求助，这样的伞齿轮哪位大神有接触过

博业齿轮 · 发表于 2020-7-3 22:48

您需要登录才可以下载或查看，没有账号？注册

x

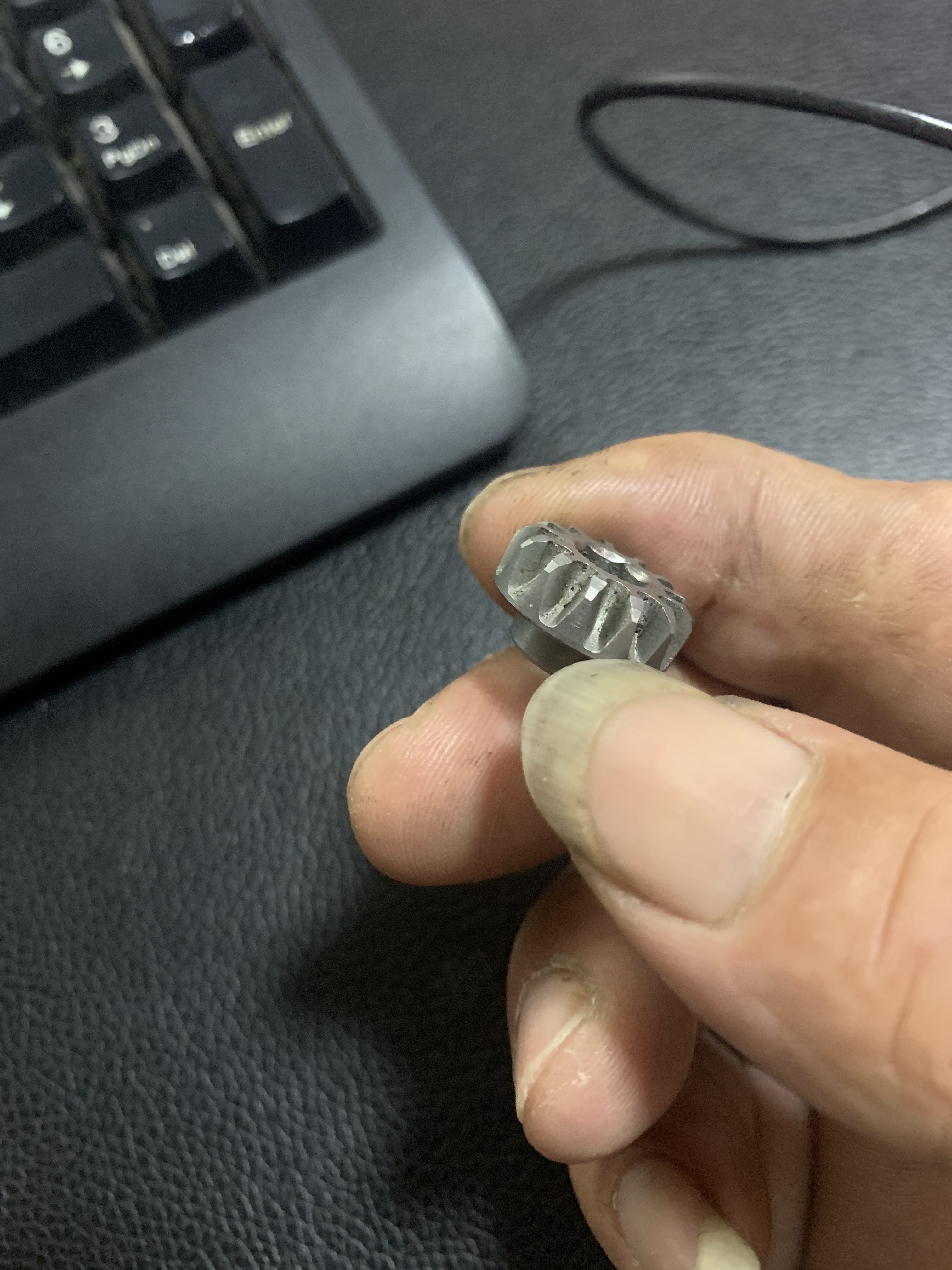

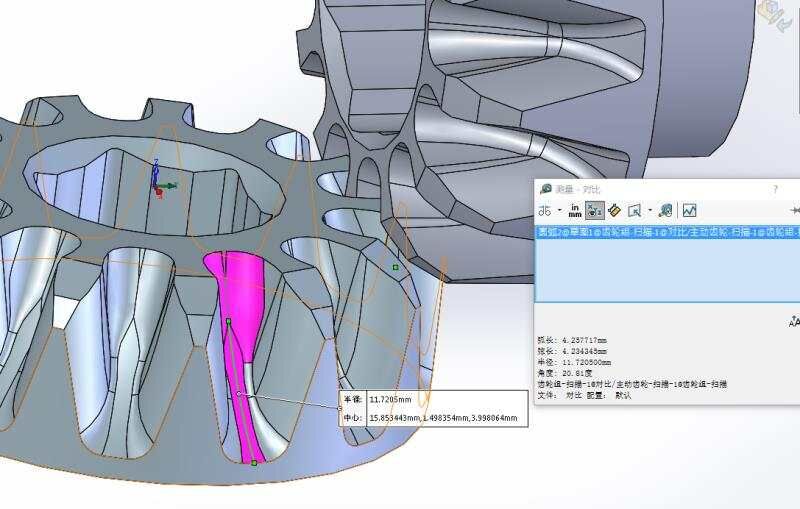

求助各位大神，这样的伞齿轮有接触过没有，有没有准确的行业标准！
或者谁可以生产，或者按实样出生产图纸！


jxgzlyh · 发表于 2020-7-5 12:13

看上去不像渐开线的，难道是摆线的？

狂奔的蜗牛8585 · 发表于 2020-7-12 10:41

我也有这种齿轮，不知道设计原理，求解

michaelyang · 发表于 2020-7-13 09:03

台湾人搞的

mrmrw · 发表于 2020-7-13 09:20

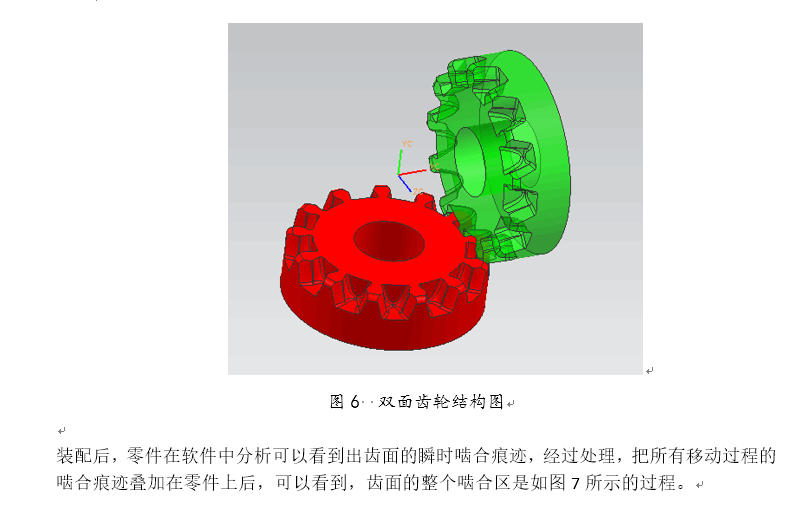

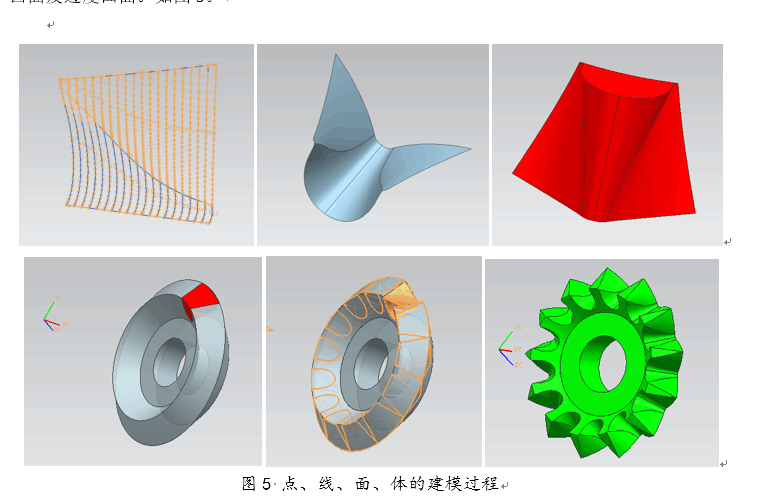

这种齿轮副版主费老研究过，写过一篇论文。
大家可以咨询费老！

mayawang · 发表于 2020-7-13 09:31

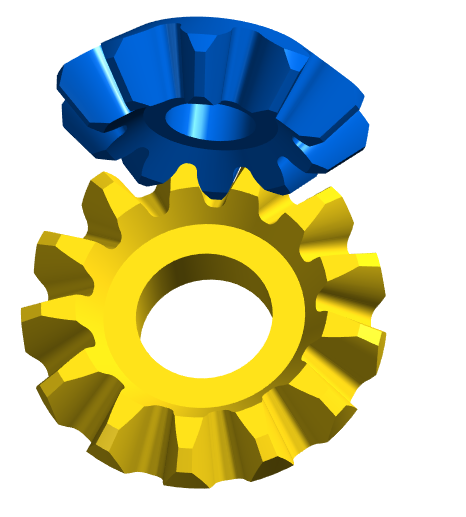

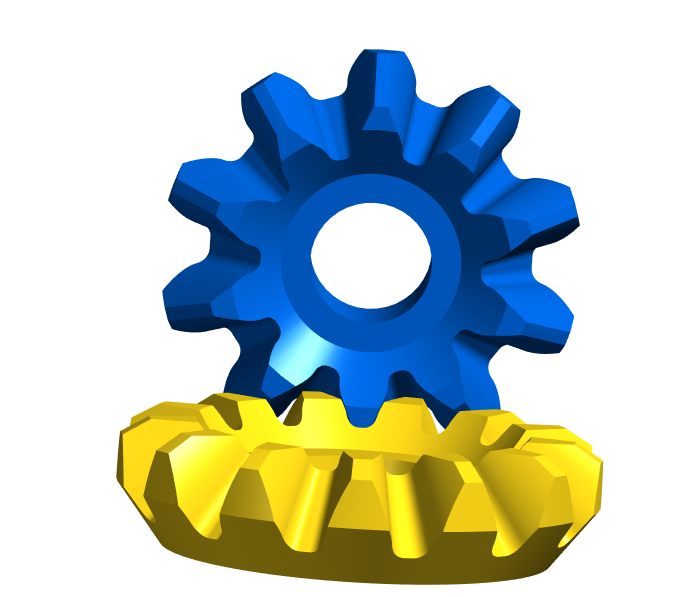

看3D就是直锥，可能做了些修形。类似于差速器，可能就是玩具车上用的。
太平洋可以做大的锻造件，不清楚能不能做。或者你可以找粉末冶金的厂家，应该没什么技术难点。

mrmrw · 发表于 2020-7-13 11:12

mayawang 发表于 2020-7-13 09:31
看3D就是直锥，可能做了些修形。类似于差速器，可能就是玩具车上用的。
太平洋可以做大的锻造件，不清楚能 ...

可以参考直齿锥齿轮来修正，一般用在要求不够的场合，应该也是可以的！

博业齿轮 · 发表于 2020-7-16 15:49

按我理解应该是用滚齿加工出来的，提高生产效率的一个产物。比单个铣齿快多了！
看齿形根部应该是用展成法加工出来的，不是铣齿。
已订刀具，下周一试样生产看看。到时候再来汇报结果。

博业齿轮 · 发表于 2020-7-16 15:51

mrmrw 发表于 2020-7-13 09:20
这种齿轮副版主费老研究过，写过一篇论文。
大家可以咨询费老！

还是有差异的，他这个齿根是没有圆弧的。可能理论上的东西差不多。谢谢找来的费老的论文！

狂奔的蜗牛8585 · 发表于 2020-7-18 08:53

mrmrw 发表于 2020-7-13 09:20
这种齿轮副版主费老研究过，写过一篇论文。
大家可以咨询费老！

你好，版主你好这篇论文在哪里可以找到？
