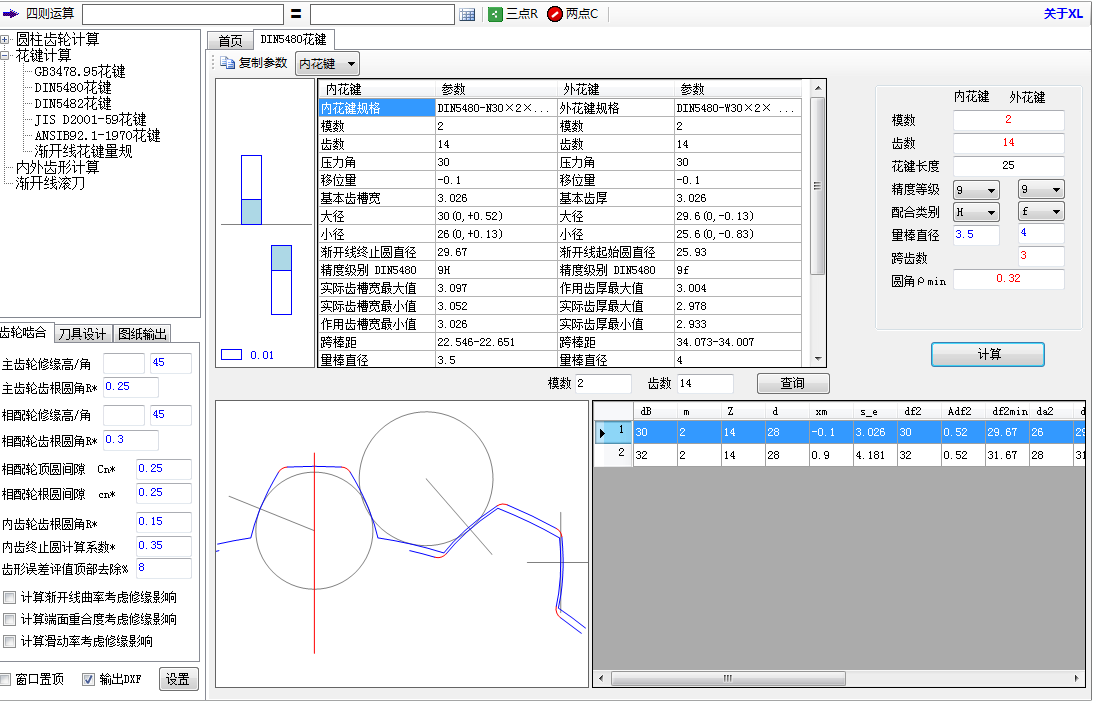

重磅:一个很实用的齿轮,花键计算程序

快乐一生13168 · 发表于 2020-8-1 16:45

顶顶顶顶顶

103776033 · 发表于 2020-8-2 13:56

感谢楼主分享

wzzjnb2006 · 发表于 2020-8-6 21:49

这个看起来挻多参数，下下来看一下，谢谢楼主。

QQJ1219 · 发表于 2020-8-8 16:19

谢谢，楼主！

fuzhihui · 发表于 2020-8-9 13:50

你好:我客户的花键参数5480内花键变位量+0.1 如何在里输入，在本软件查询的-0.1

刀疤五 · 发表于 2020-8-10 09:48

fuzhihui 发表于 2020-8-9 13:50
你好:我客户的花键参数5480内花键变位量+0.1 如何在里输入，在本软件查询的-0.1

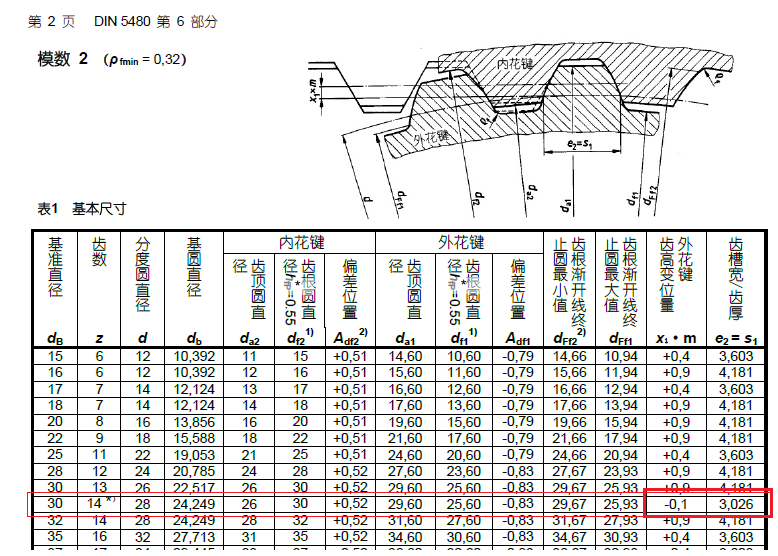

经查,按标准移位量确实是-0.1

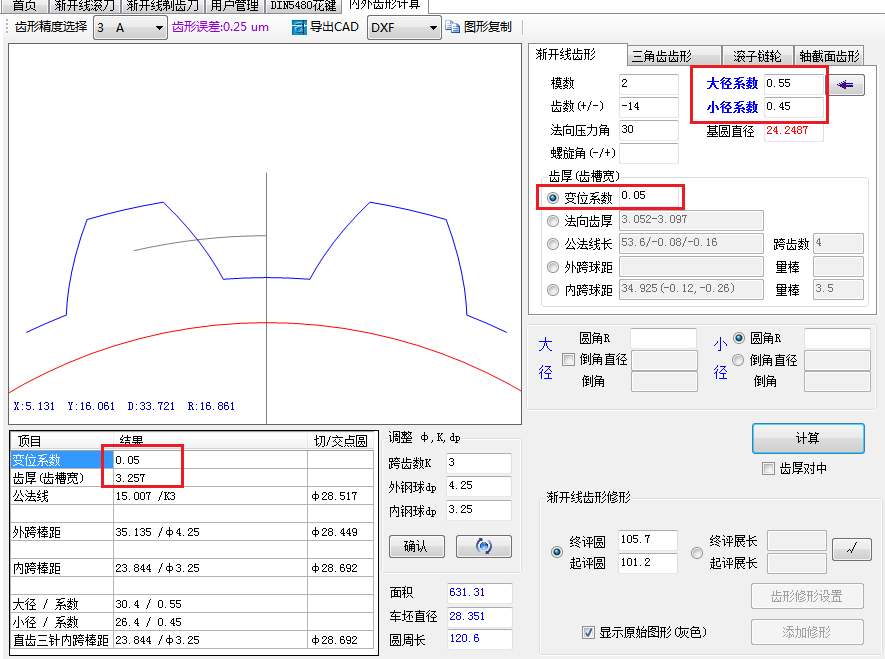

如果移位量0.1,则可用内处齿形计算,大小径系数按0.55,0.45,见下图,求出基本齿厚,大小径

稍加比较,得到其它尺寸

fuzhihui · 发表于 2020-8-10 10:38

刀疤五发表于 2020-8-10 09:48
经查,按标准移位量确实是-0.1

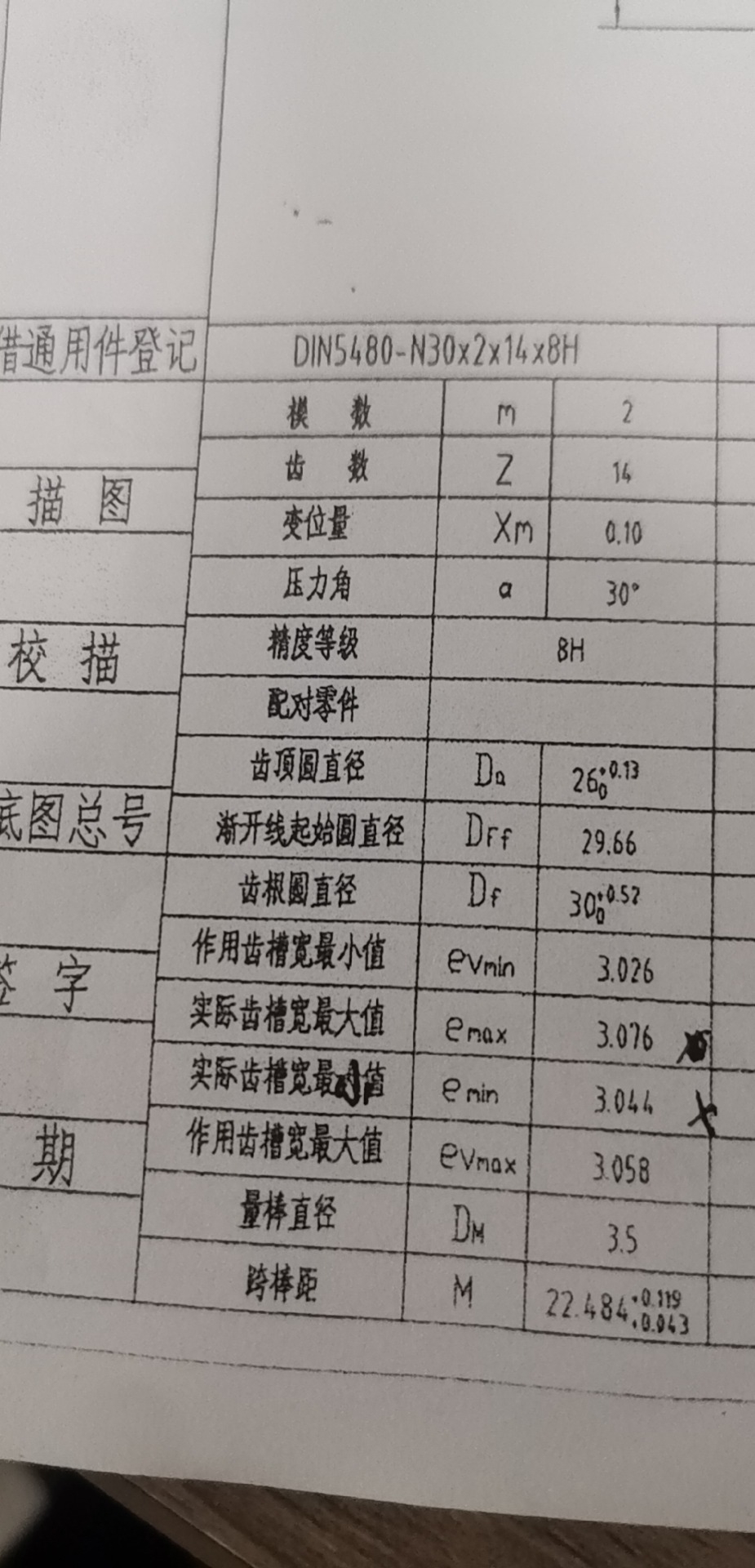

这是我客户的参数

刀疤五 · 发表于 2020-8-10 21:47

fuzhihui 发表于 2020-8-10 10:38
这是我客户的参数

原因:
ISO 21771-2007 作了重大修改

https://www.gearbbs.com/forum.php?mod=viewthread&tid=16144&extra=&page=2

altman707 · 发表于 2020-8-19 15:23

先看看再说吧

zjszw1973 · 发表于 2020-9-15 09:24

感谢分享。学习中
