重磅:一个很实用的齿轮,花键计算程序

大夫第 · 发表于 2020-5-22 12:41

楼主，软件里面 ISO4156 这个标准有吗？

xielinping · 发表于 2020-5-25 08:48

谢谢楼主，下来看看好不好用

xielinping · 发表于 2020-5-25 08:50

还要注册联网吗，公司多给断网了，是不是没网络不能用的

zl3264507 · 发表于 2020-5-26 09:16

版主，公式没有问题，主要是在计算过程中，小数点的圆整问题（齿厚圆整到小数点后4位），这样计算结果基本与原版标准中的表格一样，我将我的软件QQ发你供参考。另外最好增加一个美标花键SAEJ498B，也不麻烦的。 O408}H_UA`G70]%T]1~@[3B.png

齿轮坑 · 发表于 2020-5-26 10:18

谢谢齿轮界的福利

苏建新 · 发表于 2020-5-26 11:19

非常感谢！！！！

刀疤五 · 发表于 2020-5-27 09:41

本帖最后由刀疤五于 2020-5-27 17:01 编辑

程序更新版本:齿轮及刀具设计验算XLa4.92
1.ANSIB92花键原来按表格查询综合公差,加工公差,现改为按公式.
2.修正内花齿形计算模块的BUG
3.增加渐开线滚刀设计校验模块部份内容
4.老用户如忘记密码,可查看原程序所在文件夹下的文本文件:"uesr_password.txt".或联系QuickLong.
迅龙团队 2020.05

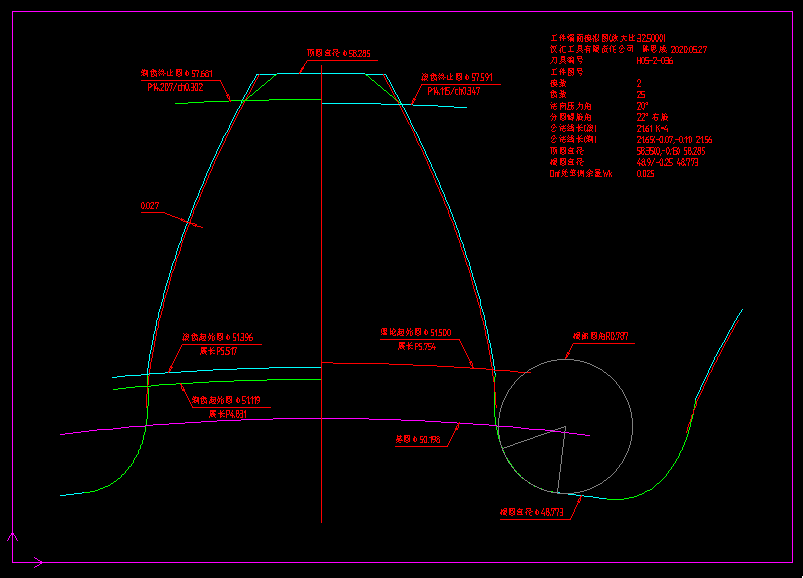

刀具模拟图可选择输出DXF或DWG格式,电脑不装AUTOCAD也行,图形及字体大小,合理的布置在A4图框里,如下图是用CAXA打开的DXF

齿轮及刀具设计验算XLa4.92.rar (8.77 MB, 下载次数: 424)

zl3264507 · 发表于 2020-6-1 09:50

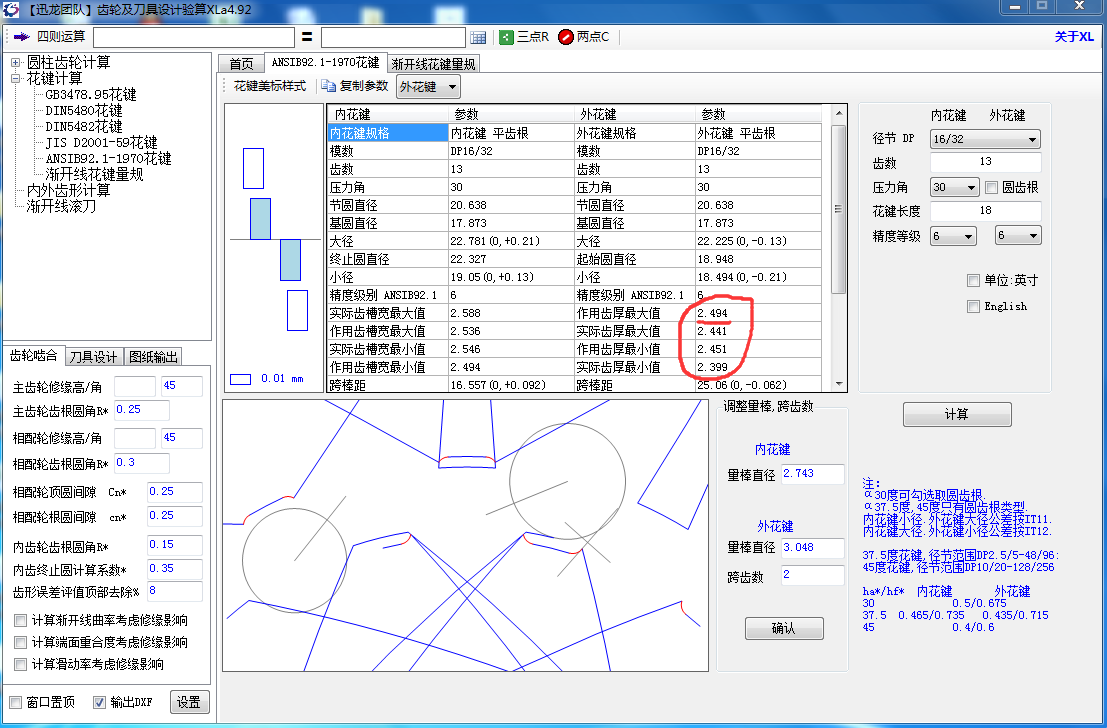

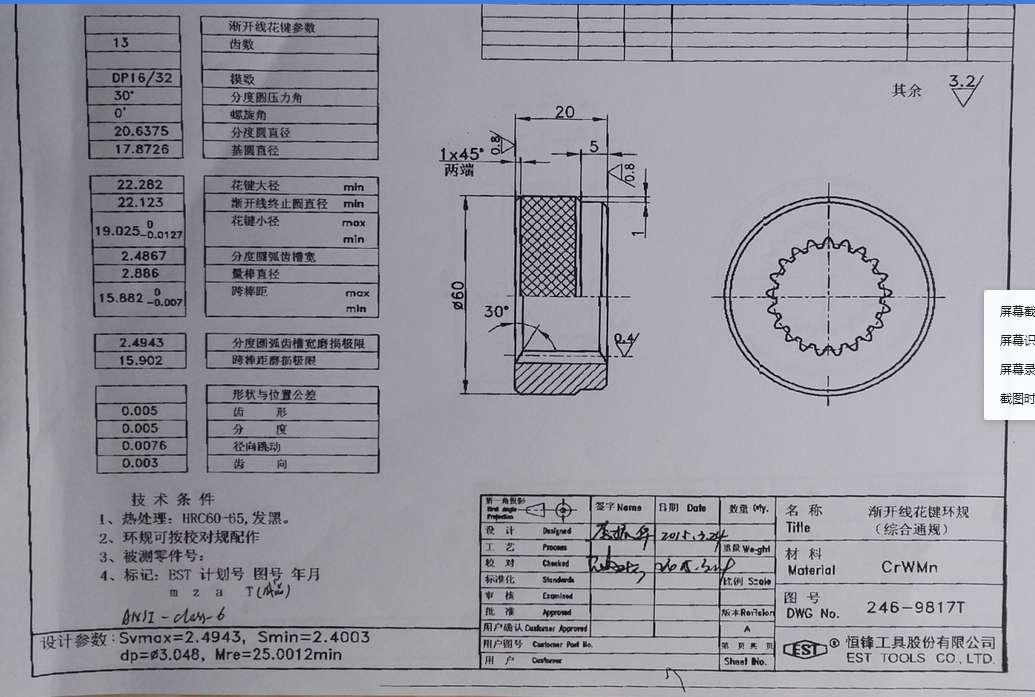

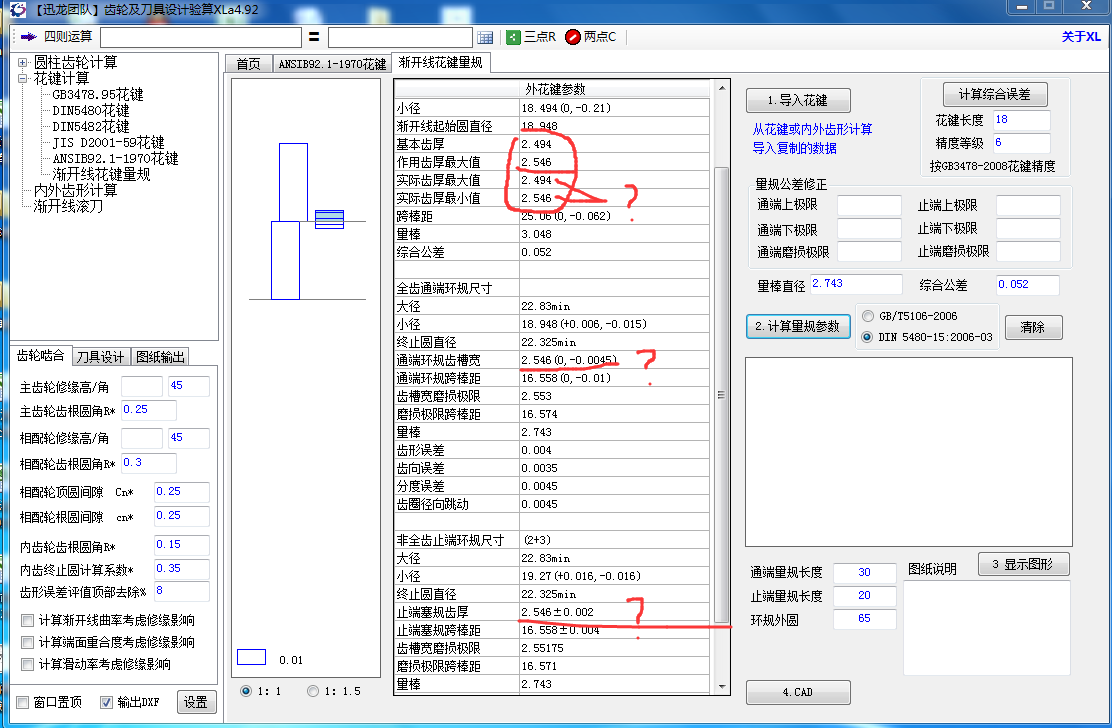

验证了一下美标花键，花键参数计算暂时没有发现问题，但是外花键的环规有问题

22qdl · 发表于 2020-6-5 09:30

特别感谢，但是如何用软件参数设计量规？里面有个设置，如何导入呢？

cqryb · 发表于 2020-6-5 15:55

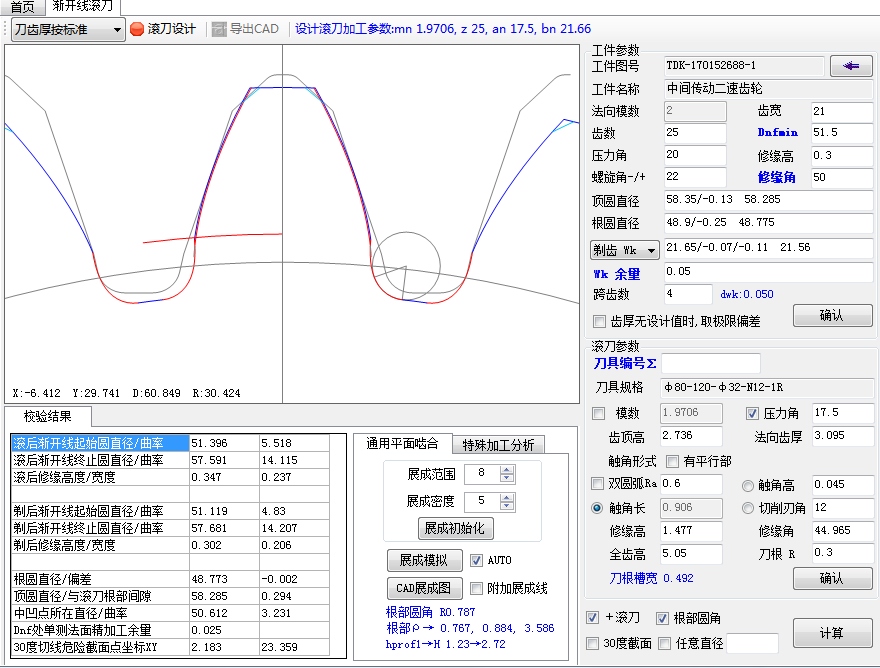

渐开线滚刀为什么不能改变法向模数？
