齿轮系统噪声及其控制

zengxiaodong · 发表于 2021-12-24 09:19

齿轮噪声及其防治.pdf (2.17 MB, 下载次数: 80)

日本人写的经典资料，本论坛应该有下载。

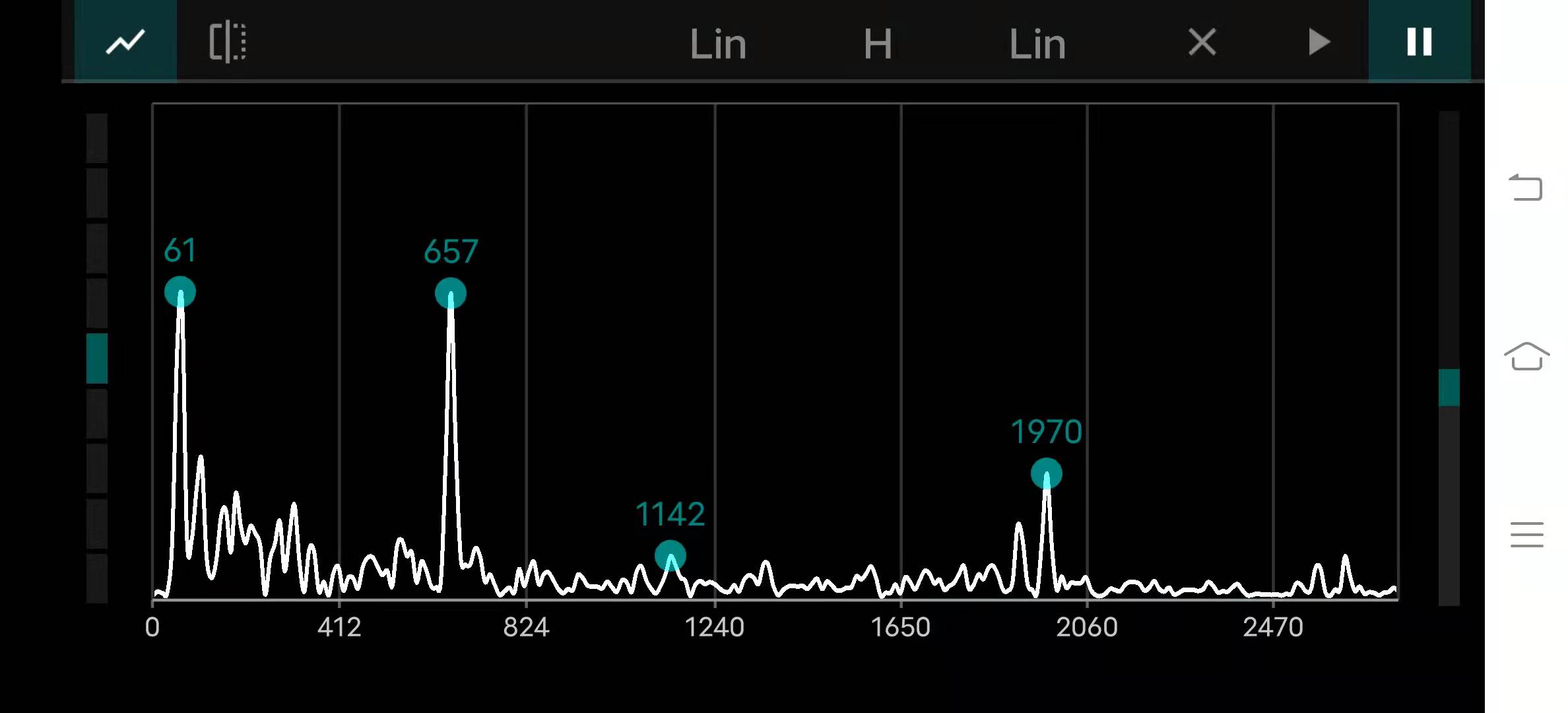

这是某齿轮箱实测的噪声频谱
电机实测转速3575r/min，电机轴齿数11

轴频：3575/60=59.5833Hz

齿频：3575/60*11=655.4167Hz

补充内容 (2023-1-8 20:15):
https://filecr.com/windows/kisssoft/?id=256876509859

zengxiaodong · 发表于 2021-12-27 15:45

齿频噪声是意料之中的，但是轴频却有些不大好解释。

思来想去，我觉得只有轴的旋转不平衡才能符合逻辑地对应轴频的噪声。也就是说，电机动平衡不可能完美无缺，自然就会产生离心振动，从而出现轴频的峰值噪声！

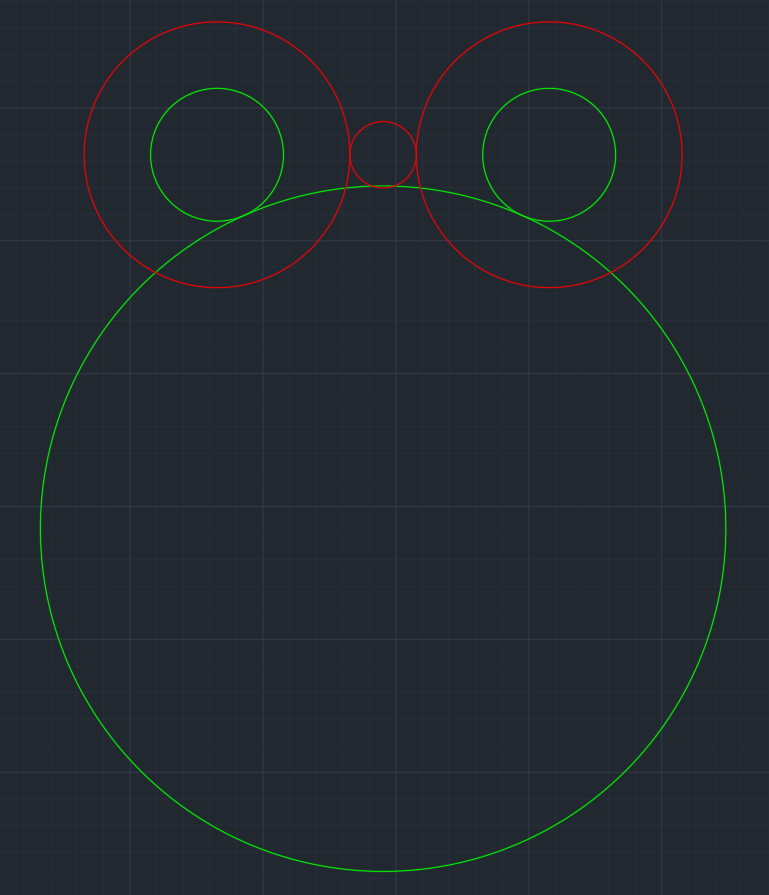

要解决齿频噪声（显著削弱），“唯一”的方案就是采用双分流的的形式，而且高速轴齿数为奇数，如下图所示。


zengxiaodong · 发表于 2021-12-27 16:06

至于行星齿轮的3分流、4分流、5分流......，如果符合特定的齿数关系，应该也能够大幅度削弱齿频振动和噪声。前提是各个支路的振动均匀错开相位，从而互相抵消主要的低次谐波成分。

楼上双分流的方案是定轴齿轮传动，后续我们打算制作一台样机进行验证。

zengxiaodong · 发表于 2021-12-31 11:06

zengxiaodong 发表于 2021-12-24 09:19
日本人写的经典资料，本论坛应该有下载。

有一个特别明显的周期性“轰轰”声，用手机秒表计时，直接用耳朵听计数，得到这个“轰轰”声的周期是：每分钟156次。

这个大约2.61Hz的“轰轰”声，实在想不出是怎么产生的？

zengxiaodong · 发表于 2022-1-6 09:07

zengxiaodong 发表于 2021-12-24 09:19
日本人写的经典资料，本论坛应该有下载。

因为斜齿轮的螺旋角度很大，达到37度以上，所以，轴向力的波动应该是导致噪声的最主要因素。

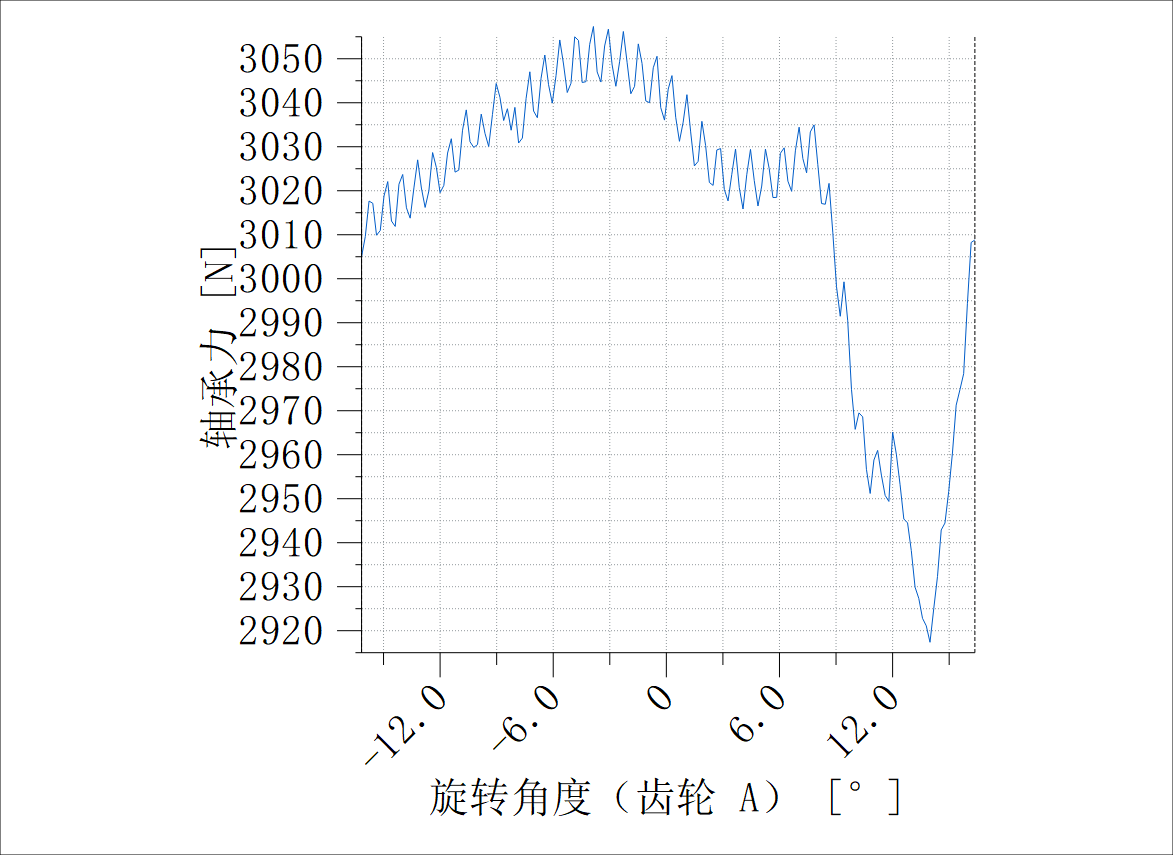

进行接触分析TCA，可以计算出轴承轴向力的波动情况。

陈玉鹏 · 发表于 2022-3-7 10:06

精华好贴，感谢楼主无私分享

陈玉鹏 · 发表于 2022-3-8 09:52

精华好贴，感谢分享

dhjboy123 · 发表于 2022-10-14 16:27

值得学习，点赞点赞！

lyp_220 · 发表于 2022-10-23 19:39

感谢分享

沙元彪 · 发表于 2022-11-11 10:06

对于错很重要，但也没那么重要，能拿出见解来就很好，对与错自己评判，我们现在是在讨论不是编写教科书！
