不均布NGW行星轮装配条件

200501010535 · 发表于 2011-1-8 17:27

您需要登录才可以下载或查看，没有账号？注册

x

求助：不均布NGW行星轮装配条件？
望高手解答

200501010535 · 发表于 2011-1-9 09:04

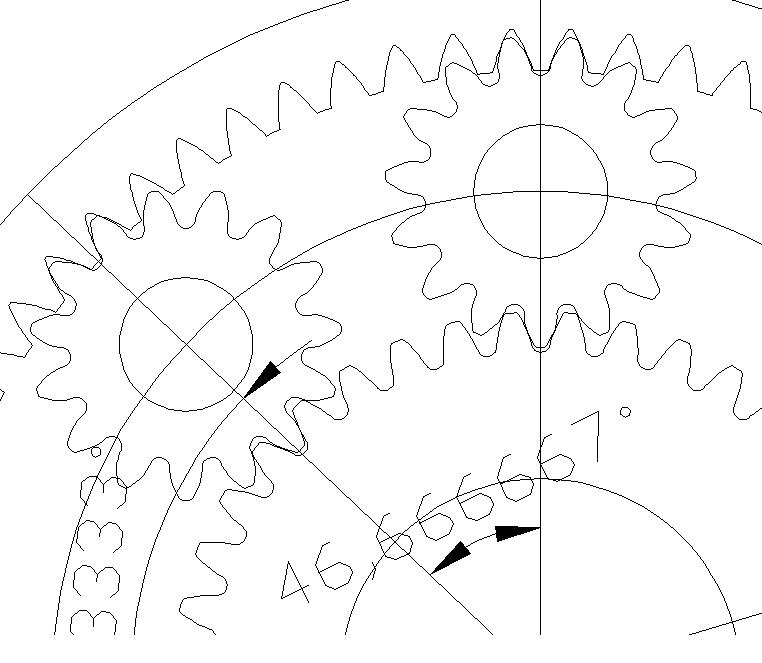

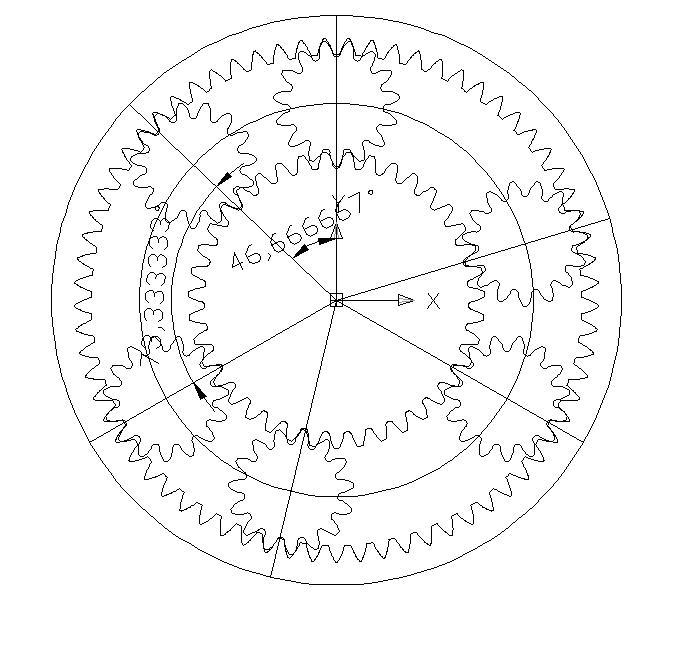

现在有一行星传动，太阳轮39齿，行星轮15齿，齿圈69齿。现在行星架孔分布度数间隔为46.6666 73.33333 46.6666 73.33333 46.6666 73.33333 公6个行星轮，请问是如何计算的？急需高手解答~~

niuershiye · 发表于 2011-1-9 10:44

本帖最后由 niuershiye 于 2011-1-9 19:00 编辑

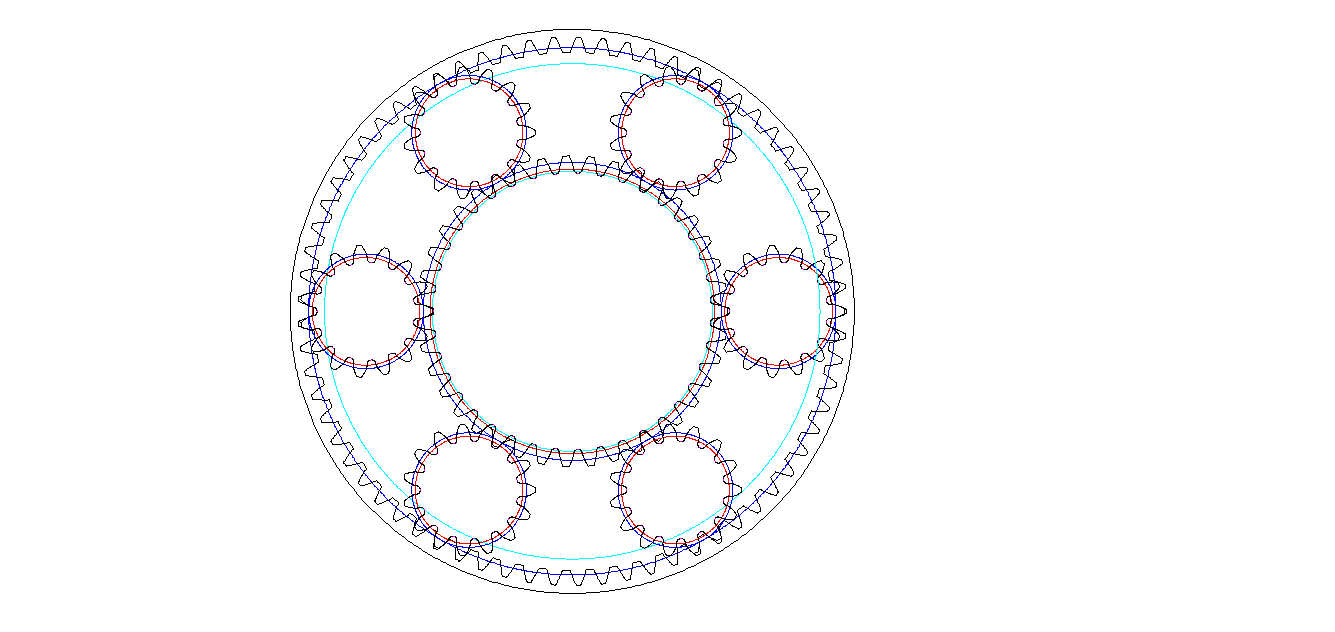

太阳轮39齿，行星轮15齿，齿圈69齿。
=================
这个齿数匹配，明明可以 6 等分的。
现在这样也可以装配！

===================
设计者营养过剩吧！

48824305 · 发表于 2011-1-9 15:03

39-15-69.rar (615.78 KB, 下载次数: 21)

能均布为何要不均布呢?

200501010535 · 发表于 2011-1-10 08:08

回复 48824305 的帖子

设计为不等分过后，行星架只需三处连接筋，且每处连接筋的地方宽度较宽。同时行星架三个大窗口便于加工。

200501010535 · 发表于 2011-1-10 08:12

回复 niuershiye 的帖子

你好，
请问能否把你那个软件给我发一下。邮箱yzm198610@163.com将不胜感激
还有我想请问：计算那个偏转角的原理。

niuershiye · 发表于 2011-1-10 10:12

200501010535 发表于 2011-1-10 08:08

登录/注册后可看大图

回复 48824305 的帖子

设计为不等分过后，行星架只需三处连接筋，且每处连接筋的地方宽度较宽。同时行星架 ...

为了这个目的，还可以更紧凑一些。

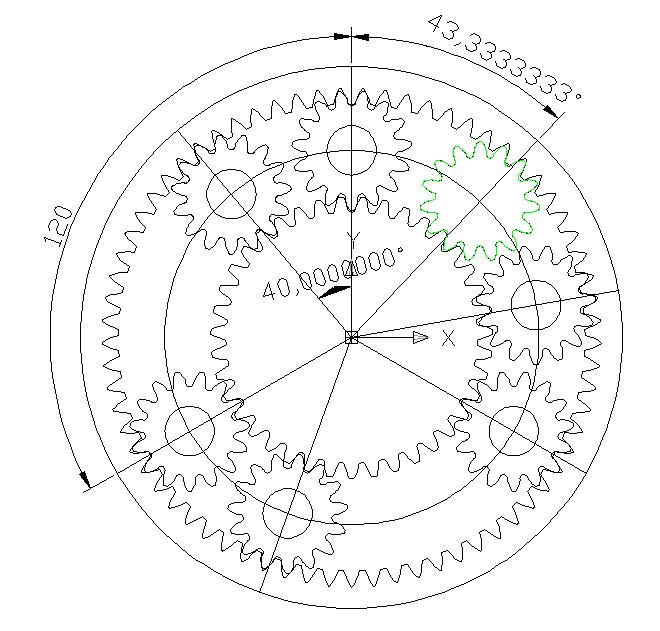

43.333333333 & 40 度的都可以。主图按照40度的，那个绿色按照43.3333333 的。

200501010535 · 发表于 2011-1-10 17:08

niuershiye 发表于 2011-1-10 10:12

登录/注册后可看大图

为了这个目的，还可以更紧凑一些。
43.333333333 & 40 度的都可以。主图按照40度的，那个绿色按照4 ...

我最主要的是想学习这个偏角的计算原理和方法，请指点~~~~

200501010535 · 发表于 2011-1-11 08:32

回复 200501010535 的帖子

继续等待，望高手指点~~~~

313882805 · 发表于 2011-1-11 20:47

本帖最后由 313882805 于 2011-1-11 20:48 编辑

这个速比太小，显不出来6行星不等均布的长处，如果速比换为3.5时，这个优势才能显出来，楼主说的很对，不等均布可以增大连接筋的面积，转架连接强度与面积的三次方成正比，刚度与面积的四次方成正比。关注此贴！！
