不均布NGW行星轮装配条件

200501010535 · 发表于 2011-1-11 22:15

继续等待解答，如何确定最小偏角？？？？

313882805 · 发表于 2011-1-12 19:41

40度时达到最小偏角

niuershiye · 发表于 2011-1-12 20:45

本帖最后由 niuershiye 于 2011-1-13 10:14 编辑

313882805 发表于 2011-1-12 19:41

登录/注册后可看大图

40度时达到最小偏角

是的,小于40度时, 相邻条件就不满足拉 !

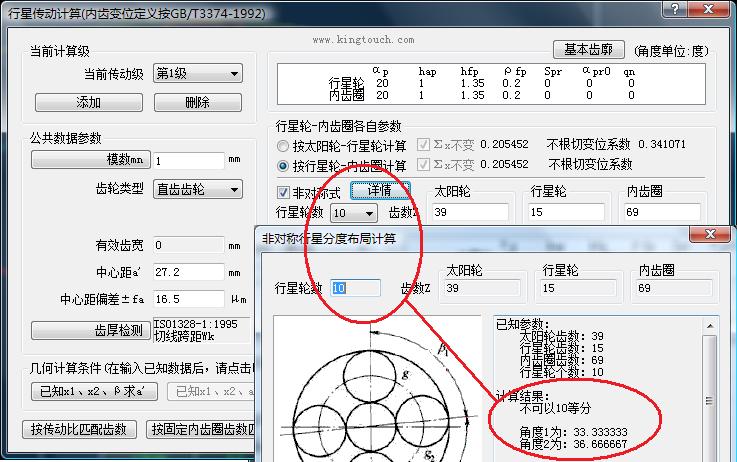

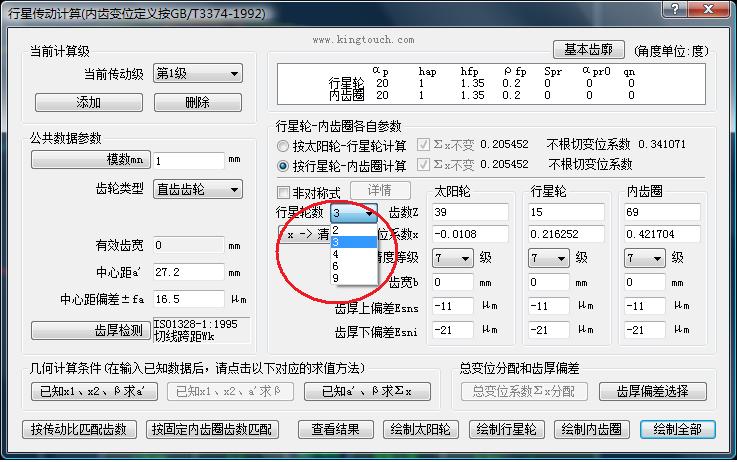

这个齿数比,可以 3\4\6\9 个行星均布 !!
------------------------------

如果硬性安排8个行星轮,安装角度为 43.3333333 或是 46.6666666667
-----------------------------

本来就可以均布9 个行星的
------------------------------------------------

安排10个行星轮 , 不符合相邻条件 .

313882805 · 发表于 2011-1-13 19:40

本帖最后由 313882805 于 2011-1-16 08:54 编辑

当两行星齿顶圆相切时，夹角为36.6993度，此夹角内太阳轮与内齿圈齿数和为11.0098
取12齿时，此时为最小夹角，对应的夹角为40度。
取13时夹角为43.333333。
取14时夹角为46。66667，
取15时夹角为50度。
取16时夹角为53。33333。
取17时夹角为56。66667。
取18齿时夹角为60度，此时均分。

200501010535 · 发表于 2011-1-14 09:34

回复 313882805 的帖子

谢谢讲解，受益匪浅
顺便还想请问一个问题：
齿轮表面“tenfer”处理时什么意思？

feitian · 发表于 2011-1-15 16:56

回复 200501010535 的帖子

那是法文单词。“tenfer”=硫氮共渗

200501010535 · 发表于 2011-1-17 10:21

回复 feitian 的帖子

谢谢指点，这个图纸就是法国引进的。很久了，大家都不知道是啥意思。所以在热处理上就放弃了这道工序，最后造成齿轮损坏
