斜齿轮是端面还是法面齿形是渐开线？

freefreemen · 发表于 2011-1-22 21:21

为何一铣到斜齿轮法面就不是渐开线
书上说是属于无瞬心包络法，不同于端面和法面齿形的

jianfei · 发表于 2011-1-22 21:35

回复 woodee 的帖子

顶您！谢谢您的图片

freefreemen · 发表于 2011-1-22 22:07

用端面齿形分析了一下，精度还是可以的:)

debslu · 发表于 2011-1-26 16:51

应该是法面，端面单齿两侧明显不对称

debslu · 发表于 2011-1-26 16:55

再想想两端面都是，斜齿轮有齿直角方式和轴直角方式两种

liuqh · 发表于 2011-1-26 17:04

本帖最后由 liuqh 于 2011-1-26 17:16 编辑

hyfjy 发表于 2011-1-8 20:22

登录/注册后可看大图

法面实际是由与分度圆螺旋线方向垂直的另一个螺旋面组成，展开后仍然是渐开线，且与加工的滚刀齿面相切哦， ...

同意，从斜齿轮生成的原理就比较容易得出结论了，端面是压力角非标准的渐开线，法面则在无限小的部分是渐开线，但与正交螺旋面的交线展开则应该是渐开线。

hrwjl · 发表于 2011-1-26 20:22

同意27楼！！支持！！

fengyouliang · 发表于 2011-1-27 14:17

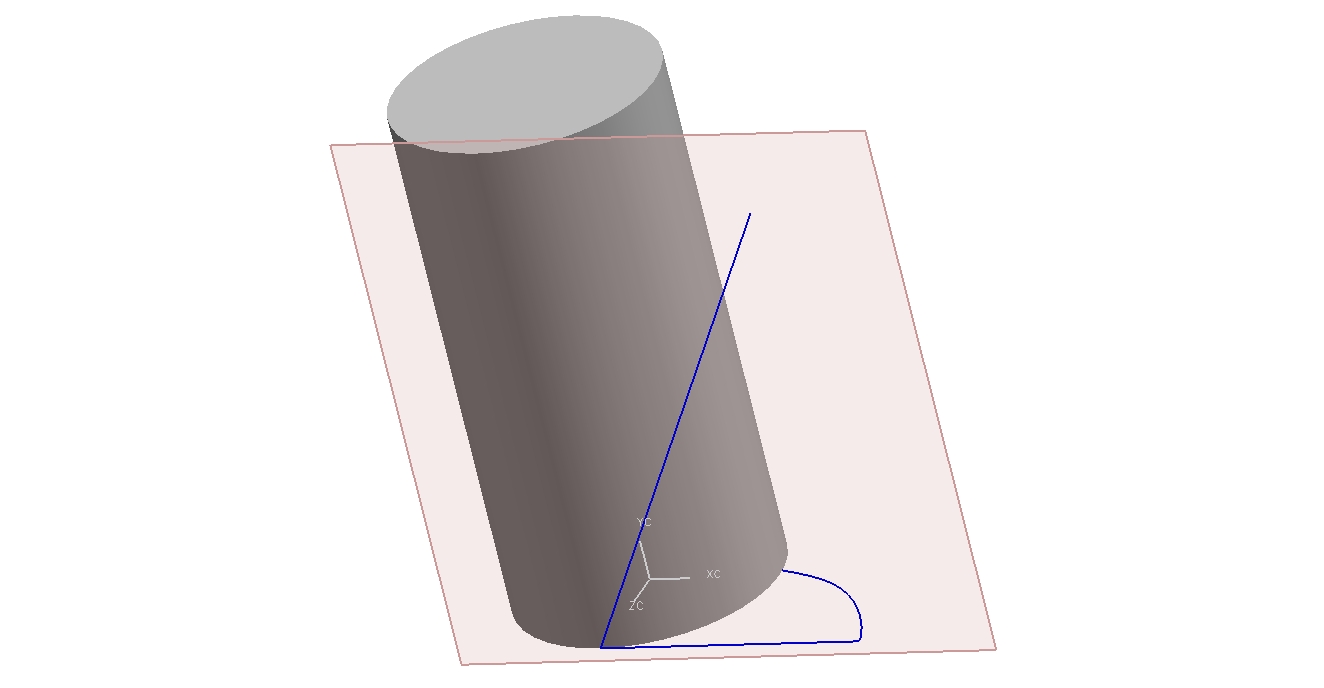

渐开线形成原理，斜齿轮只不过是与基圆柱相切的平面上一条与基圆柱轴线成一角度的直线绕，当该平面绕基圆柱纯滚动时，那条直线在空间便会形成斜齿面，故只有断面才是理论渐开线

bbbdcf · 发表于 2011-1-27 16:50

回复 303959411 的帖子

观点：法向齿形不是渐开线
   斜齿轮其它就是一种蜗杆。为什么要讲蜗杆呢？因为蜗杆的运动可以分解为轴向运动和径向运动，也可以分解为沿法向的移动和切向的摩擦运动，我可以认为法向的移动是齿条刀切齿轮产生渐开线的运动，而切向的运动是滚刀将斜齿轮多余材料切除运动。在一个轴向的剖面中斜齿轮和直齿轮啮合运动有一个共同点就是两种齿轮都在啮合的位置K1K2的那条啮合线进行运动，只是直齿轮啮合区域是一条或多条直线，而斜齿轮啮合时是一条或多条的圆弧线，斜齿轮啮合中的任意一条啮合线都很复杂：是不断增大（或减小）的圆直径上的点组合而成，而且每个点在不同的轴向截面上，并不是简简单单就是一条螺旋线，是很多螺旋线上的点组成的一个很恶心的、令人蛋疼的、很难用方程表述（可以表述，比较复杂）的变态螺旋线。晕死我了~~~~~~~~~立体几何当时考试没有90分以上的人不要尝试去理解了，头会很晕:P。
   按以上的观点我们是不是可以找到一个基圆可以让刀具产生渐开线呢？在法向上的运动是沿某个圆运动的吗？我们好像找不到也，有woode的图作证，在任意一个截面上都找不到基圆。螺旋面是不能作为截面的，如果这也行，那圆弧面算不算？任意截面算不算？蜗杆在不同的分度圆上的螺旋角是不一样的，不知道那个老费是取的哪个螺旋面，在现有的螺旋面上是不是渐开线谁知道呀，感觉老费的很靠不住。
   尽管斜齿轮法向截面可能并不是渐开线的，但在啮合位置的线型误差相对较小，他们和标准渐开线存在误差，但这点误差是不是就不能配了呢？在公差范围内的渐开线仍然可以算是渐开线！

李俊华2010 · 发表于 2011-1-27 17:02

肯定是端面呦！
因为法面是与轴线倾斜的，它一定是椭圆，椭圆怎麽可能展开出正确的渐开线呢！
