关注直齿锥齿轮建模的朋友聚一下

1453689207

hyfjy 发表于 2013-5-28 19:21


登录/注册后可看大图

空间的曲面上的点属于离散型，无方程可直接驱动，故要经过大量的计算，并进行坐标转换，才能得到齿面的点 ...

那么精准的建模难道就没有手工的方法了吗？

hyfjy

1453689207 发表于 2013-5-29 09:04


登录/注册后可看大图

那么精准的建模难道就没有手工的方法了吗？

当然有的，我的软件同时输出可以供手工建模的所有样条线文件，通用于UG，PROE及SW三种软件。谢谢关注。

dulinchang

楼主，能将你的软件发来我学习学习吗？496257106@qq.com

yhn567

敢问费老，您对基圆以下，齿根以上的曲线（或曲面）是如何选取的？是用方程控制的吗？

hyfjy

yhn567 发表于 2014-6-6 21:39


登录/注册后可看大图

敢问费老，您对基圆以下，齿根以上的曲线（或曲面）是如何选取的？是用方程控制的吗？

从实用角度出发，模型的设计要求强度尽可能高，在不参与啮合的齿根曲面上，只要不干涉，可以尽量加大模型的“肉厚”，用较大的圆弧代替真实的过度曲面，以保证出模角为正值。对于齿数都极少的直锥齿轮副，得加大压力角。模型的设计应是对产品的再次设计，我觉得当原设计有欠缺时，应该对原产品进行优化，只要安装距不变，齿轮箱体能容下齿轮副，作一定的改变是值得的。

yhn567

hyfjy 发表于 2014-6-9 22:31


登录/注册后可看大图

从实用角度出发，模型的设计要求强度尽可能高，在不参与啮合的齿根曲面上，只要不干涉，可以尽量加大模型 ...

多谢费老您指点，小生不胜感激！

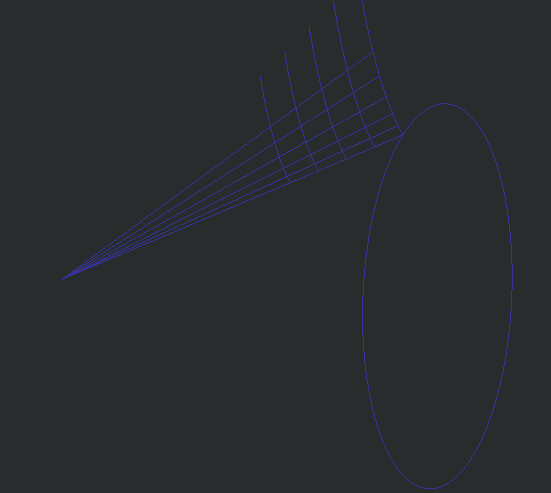

我想着用机械原理书上讲的平面上一条线绕基圆锥纯滚动，生成的便是基圆以上的直伞齿廓。球面渐开线的方程可以查到，然后那条直线用坐标变换可得，手工的，比较繁琐。这张图估计您一看就懂。

我就想着这样的话基圆往上就可控了，所以才问基圆以下的齿根您是怎么处理的？我查了有文献中的过渡方程，那么一页的大算式……

（当然只是理论上的模型，你和woodee先生等专家的修鼓我一点不会）

一在校学生，其实就是有兴趣瞎玩~

yhn567

费老好，多您谢指点！这些天忙于期末考试，都没空上坛子了

我的想法是根据机械原理课本：平面上一条直线绕基圆锥纯滚动形成齿廓曲面，（您一看我这张图就懂），球面渐开线方程可查得，那条直线经坐标变换也可以作出

这样可以生成理论上有一定精度的齿廓，基圆以下、齿根以上没想出好的解决办法，这才问您

1、我觉得球面渐开线不是平面曲线，如果只是在背锥上估计着作一圆弧，并用这个面切出大端锥面，感觉不太好

2、看过一篇文献有用通过大端基圆到背锥素线原点作一曲线（creo里那个默认的曲线），并选择与渐开线相切来模拟过渡曲线，个人感觉此法不错

至于您和woodee先生的侧隙、修鼓等，晚辈就无从下手了，先不谈

说的可能不太准确，不知道有没表达清楚

齿轮很深很深，只是个人课下自学了几天，深感不足，以后也没那么多时间了，但还是很享受这个过程

hyfjy

yhn567 发表于 2014-6-12 10:39


登录/注册后可看大图

费老好，多您谢指点！这些天忙于期末考试，都没空上坛子了

我的想法是根据机械原理课本：平面上一条直线 ...

对于任何一种结构的探索，除了兴趣，还得有充分的时间，付出，很辛苦的，轻易言放弃，就会丢掉也许能做出成绩的一条路。世上的路有千万条，但那条适合自己，一开始谁也不知道，如果等过了十来年，二十年，三十年，再为今天的放弃而后悔，不是有点失之交臂的感觉么？

yhn567

hyfjy 发表于 2014-6-13 08:10


登录/注册后可看大图

对于任何一种结构的探索，除了兴趣，还得有充分的时间，付出，很辛苦的，轻易言放弃，就会丢掉也许能做出 ...

是的，前辈，一个人搞真挺劳神，学校没什么研究齿轮的老师

期末考试要大量时间，实验报告还得抄，其他琐事也是一大堆，这就是现实吧

或言失之交臂，亦或鞭长莫及吧

andysoul001

受益匪浅 非常感谢楼主 想问问楼主 楼主的哪些点是怎么弄出来的  有基于某中加工方法吗？希望可以得到回复  非常感谢
