关注直齿锥齿轮建模的朋友聚一下

hyfjy · 发表于 2012-8-29 20:30

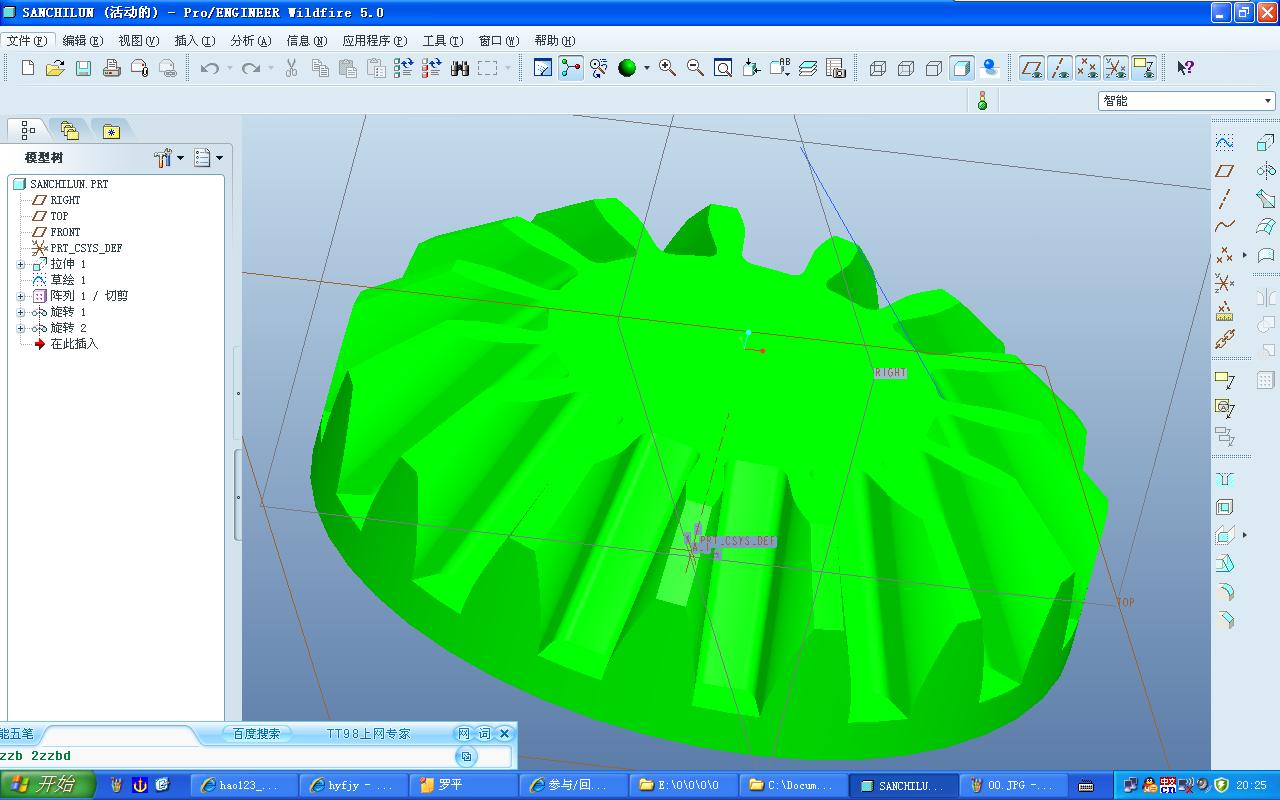

下载后解压，用P软件打开后看到的图。

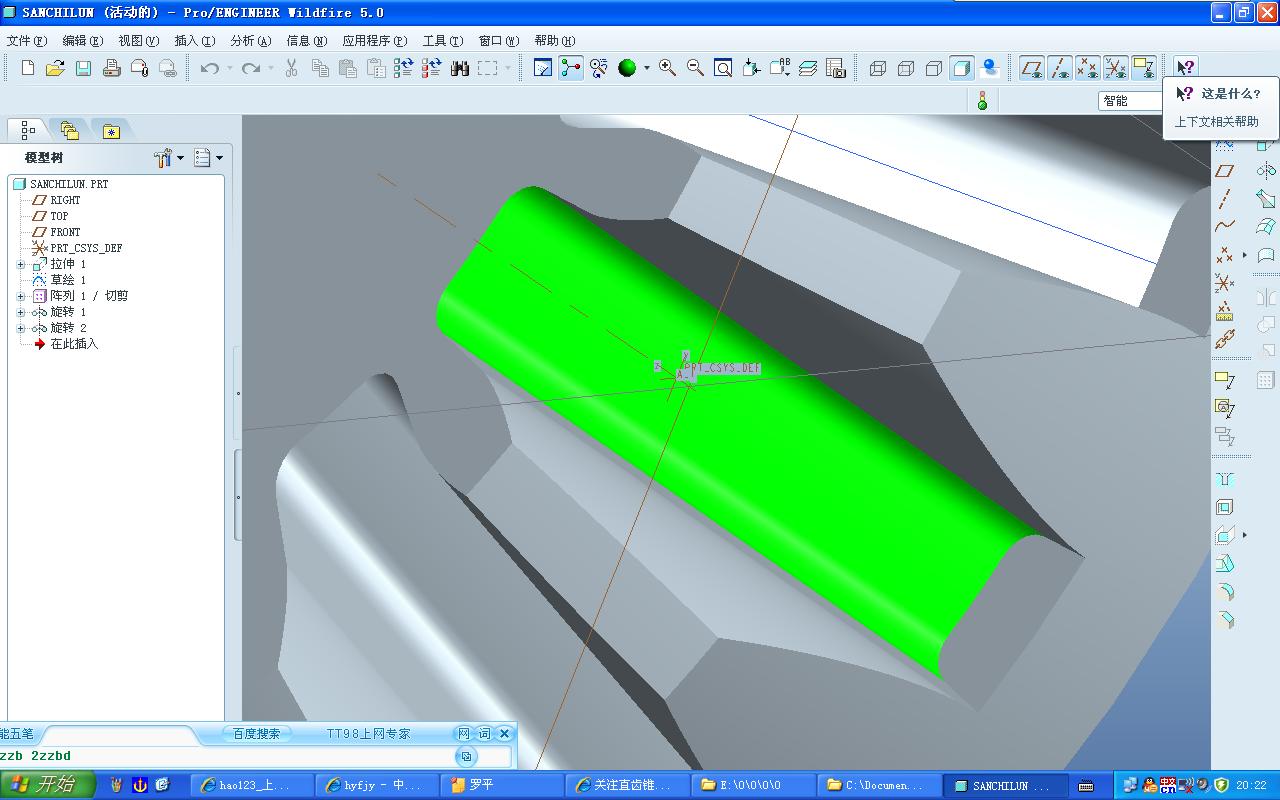

放大后看到的齿槽，大小端的齿槽宽竟然是一样的，所以肯定不行的。

锥齿轮，尤其是格里森制的直齿锥齿轮，从大端到小端的模数是不相等的，故齿槽的宽度也是不相等的，这样的图不能使用。
另外，用平面齿形做三维也是行不通的，啮合区不会好的。

JSHQY2011 · 发表于 2012-8-30 10:38

谢谢版主指点，这是我重新画的，请看一下！另外，我用平面做的齿形应该和你用方程画的曲线应该是一样的吧那样简单点

JSHQY2011 · 发表于 2012-8-30 10:46

hyfjy 发表于 2012-8-29 20:30

登录/注册后可看大图

下载后解压，用P软件打开后看到的图。

zhuichilun.prt.rar (1.28 MB, 下载次数: 22)

donghan · 发表于 2013-1-21 13:08

楼主，我现在遇到一个很头疼的事情，我手里有齿轮的图纸，想给建立个模型，可不知道渐开线怎么画，弄不明白渐开线方程、参数、画渐开线的原点、平面等问题，楼主能帮忙解决一下吗？

直齿锥齿轮建模

hyfjy · 发表于 2013-1-21 14:30

donghan 发表于 2013-1-21 13:08

登录/注册后可看大图

楼主，我现在遇到一个很头疼的事情，我手里有齿轮的图纸，想给建立个模型，可不知道渐开线怎么画，弄不明白 ...

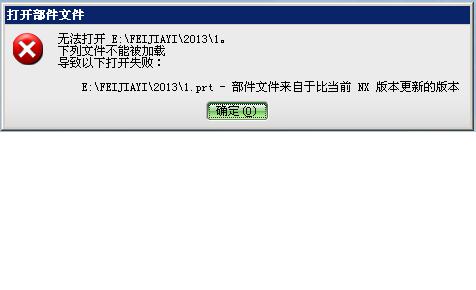

你用的版本太高，解压后打不开：

donghan · 发表于 2013-1-21 15:07

楼主，在我的链接的1楼有图纸扫面件，变位系数、齿宽等不知道能不能计算出来

公式及图.zip (243.52 KB, 下载次数: 12)

1453689207 · 发表于 2013-5-23 10:24

跪拜学习啊

1453689207 · 发表于 2013-5-27 20:44

斑竹，可以不用软件画这些样条曲线，用方程和关系式来驱动画出来吗？想学习一下，手工建模

hyfjy · 发表于 2013-5-28 19:21

1453689207 发表于 2013-5-27 20:44

登录/注册后可看大图

斑竹，可以不用软件画这些样条曲线，用方程和关系式来驱动画出来吗？想学习一下，手工建模

空间的曲面上的点属于离散型，无方程可直接驱动，故要经过大量的计算，并进行坐标转换，才能得到齿面的点集，这个过程用手动方式肯定是实现不了的，成功建模的朋友们都总结了各种办法，包括修形在内的齿面点集出来后，才能进一步进行建模。
