关注直齿锥齿轮建模的朋友聚一下

hyfjy

元旦快来到了，有愿意关注直齿锥齿轮副建模的朋友有无兴趣在元旦时看一下直锥齿轮副建模的话题
先发一个计算文件及样条线集的压缩文件上来，供有兴趣的朋友试一下。计算文件如下：

    直齿圆锥齿轮副设计计算表
    本软件已经中国国家版权局登记    证书号：软著登字第 0229818 号
    软件作者:hyfjy         计算日期:2010-12-26
一、输入参数
    大端模数:m    8.123         小端模数: 5.65891071357433
        齿数:Z  13            35
      压力角:α   20
      轴交角:Σ    90
径向变位系数:Xn     .5            -.5
切向变位系数:Xt     .15           -.15
  齿顶高系数:ha＇   1               齿顶隙系数:c＇    .2
    设计齿宽:B    46
        建议:三维模型大端齿根倒圆: R 2.4 , 三维模型小端齿根倒圆: r 1.7
二、计算输出参数
      压力角:α  =20
      啮合角:α′= 20
    齿轮模数:M=8.123
        齿数:Z1=13                          Z2=35
    两轴夹角:Σ= 90
  分度圆直径:d1= 105.599         d2= 284.305
    分度锥角:X1= 20.3764352138364             X2= 69.6235647861636
    节圆锥角:δ1= 20.3764352138364             δ2= 69.6235647861636
径向变位系数:Xn1= .5              Xn2=-.5
切向变位系数:Xt1=.15              Xt2=-.15
    大端锥距:R1=R2= 151.641420649175
    大端齿距:P1=P2= 25.5191571251099
  大端齿顶高:ha1= 12.184         ha2= 4.061
  大端齿根高:hf1= 5.686          hf2= 13.809
  大端全齿高:h1=h2= 17.8706
  齿顶圆直径:da1= 128.443116453606             da2= 287.13331917997
  大端冠顶距:Aa1= 137.910021230045             Aa2= 48.9921472577325
      齿根角:Xf1 = 2.14741440484299          Xf2= 5.20324129002298
      顶锥角:δa1 = 25.5796765038594          δa2= 71.7709791910066
      根锥角:δf1 = 18.2290208089934          δf2= 64.4203234961406
  大端弧齿厚:S1  = 16.9345587754993            S2= 8.58459834961057
  大端弦齿厚:S01 = 16.8707729602484            S02= 8.5844402016387
  大端弦齿高:H01 = 12.8209505000615            H02= 4.0840635504047
  中端弧齿厚:S中1  = 14.3660333015947            S中2= 7.28254142350305
  中端弦齿厚:S中01 = 14.3119221104966           S中02= 7.28240726240322
  中端弦齿高:H中01 = 10.8763507974273           H中02= 3.46461893390626
    当量齿数:  Z当1= 13.8677720647845          Z当2= 100.52083301397
    冠轮齿数:   Z冠= 37.336309405189
刨齿机用齿角:  Y1  = 3.97204342785341           Y2= 3.50196319118004
当量齿轮重合度:  ε= 1.48862769037762


样条线集如下：

2.rar (39.64 KB, 下载次数: 225)

2010-12-26 21:04 上传

点击文件名下载附件

还有一个是PROE格式的样条线集，用PROE4做的。

prt0001.prt.rar (117.94 KB, 下载次数: 168)

2010-12-26 21:04 上传

点击文件名下载附件

有兴趣的朋友试一下？

本次设计已对齿轮的齿形进行了适当修形，应该可以得到理想的接触区域。

hyfjy

先自己做一下，发几张图上来说明建模步骤。

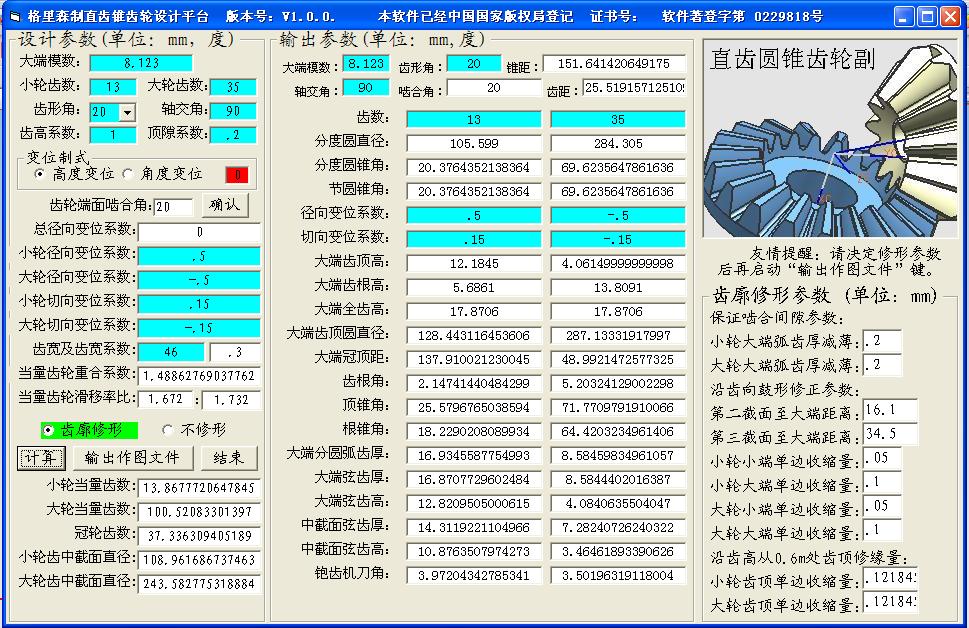

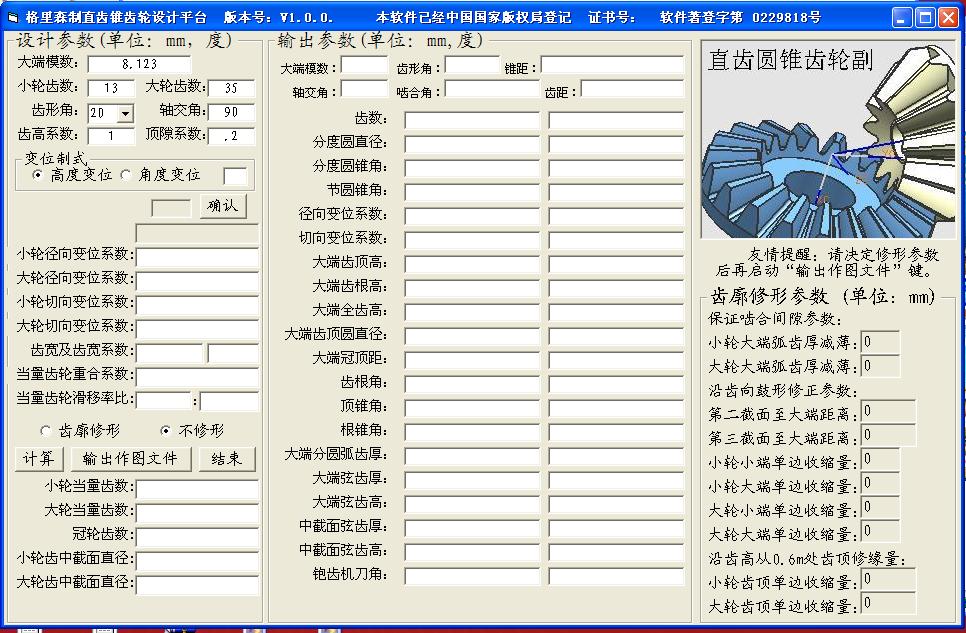

软件的界面



软件的计算界面

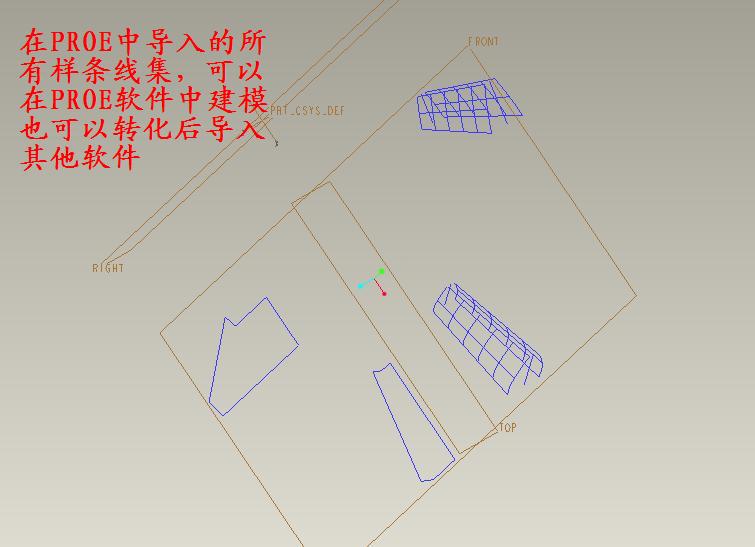

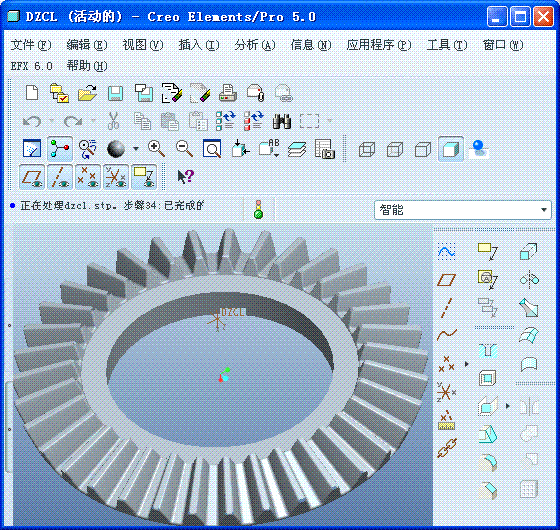

导入PROE软件中的样条线集



在UG中导入的样条线集

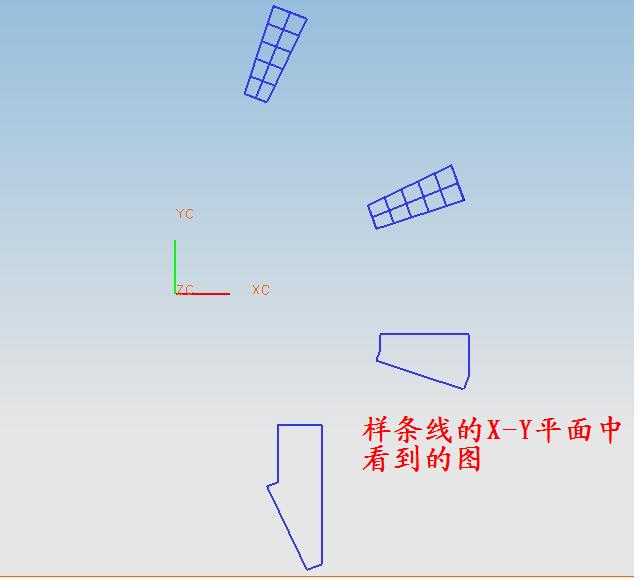

转个方向可以看到样条线的作用



以下就要用这些样条线来进行直齿锥齿轮副的建模。有兴趣的朋友可用任何软件来试试。

jxgzlyh

支持下！过几天用proe试试！

bjfzwirecut

没装UG,SW,只能围观！

hyfjy

回复 bjfzwirecut 的帖子

PROE也行哦，这三大软件都可以建模的。试试看？？

在一楼有本例的样条线集文件，解压后可以用UG、 SW、及PROE打开的，然后就可以试试建模了。

如果UG没有，SOLIDWORKS也没有，PROE仍然没有，那是只能围观了。也欢迎参与，评头论足也行。

hyfjy

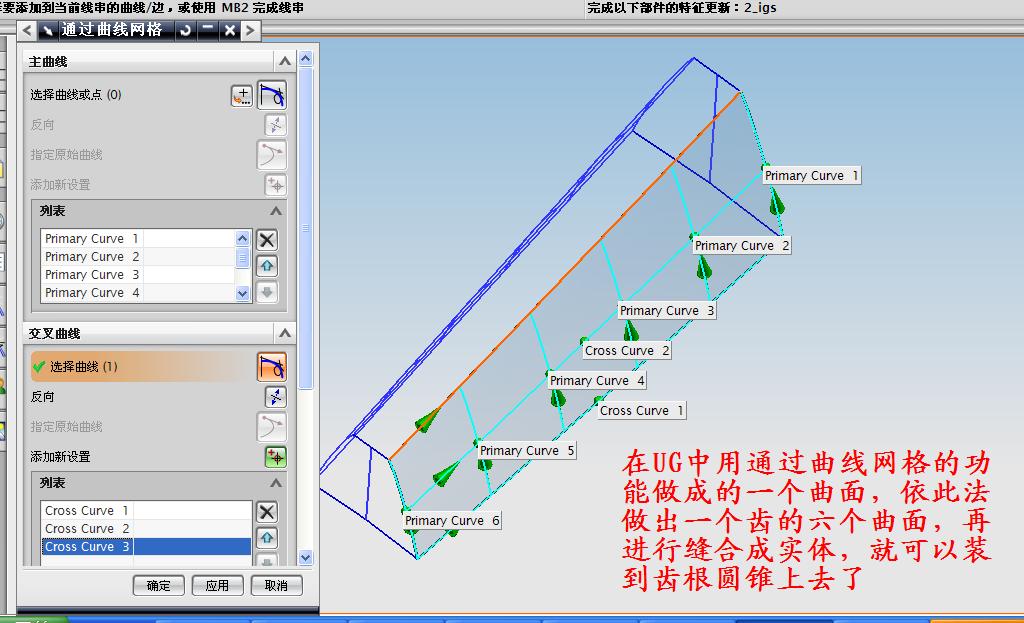

继续往下做，有了样条线集后，用网格曲线建面的功能进行样条线成曲面的操作：

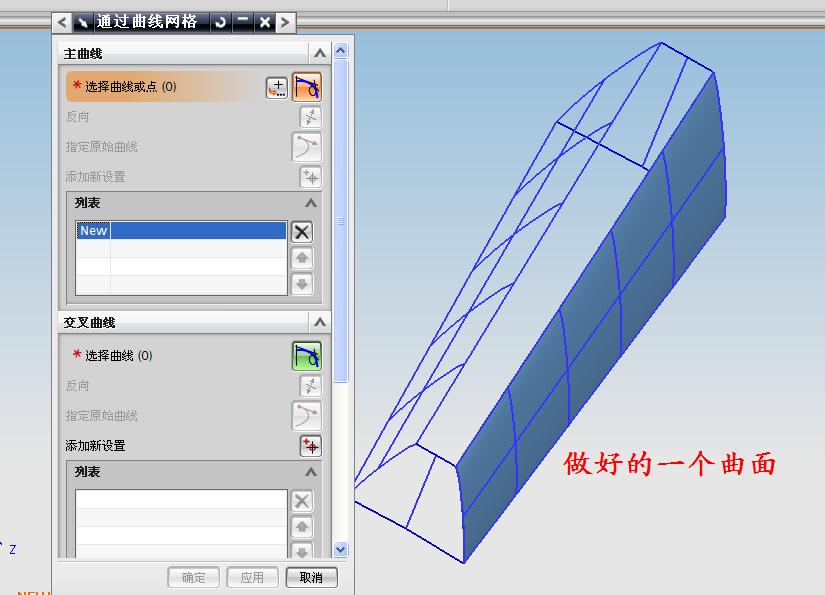

这是做好的一个曲面，依次完成共12个曲面。



完成12个曲面后进行缝合处理，UG的缝合功能很强大，缝合后自动就成为实体了。

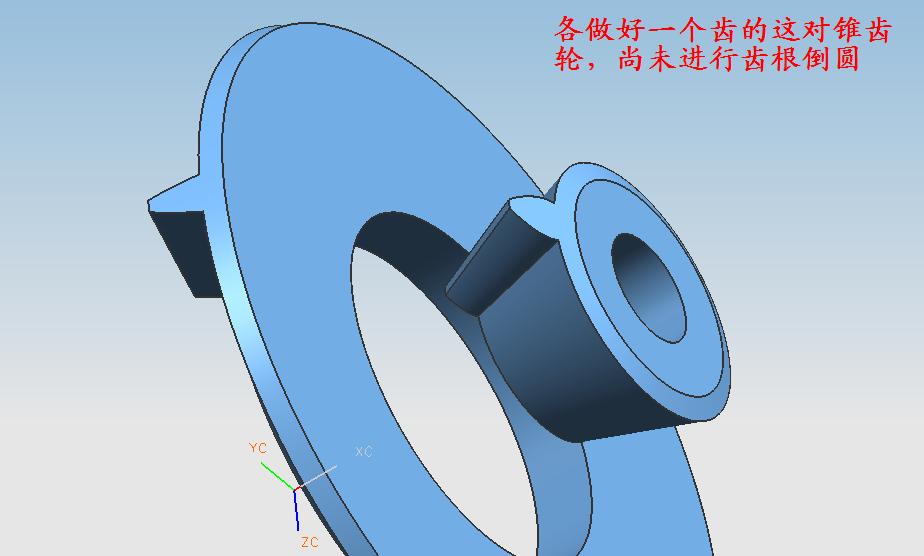

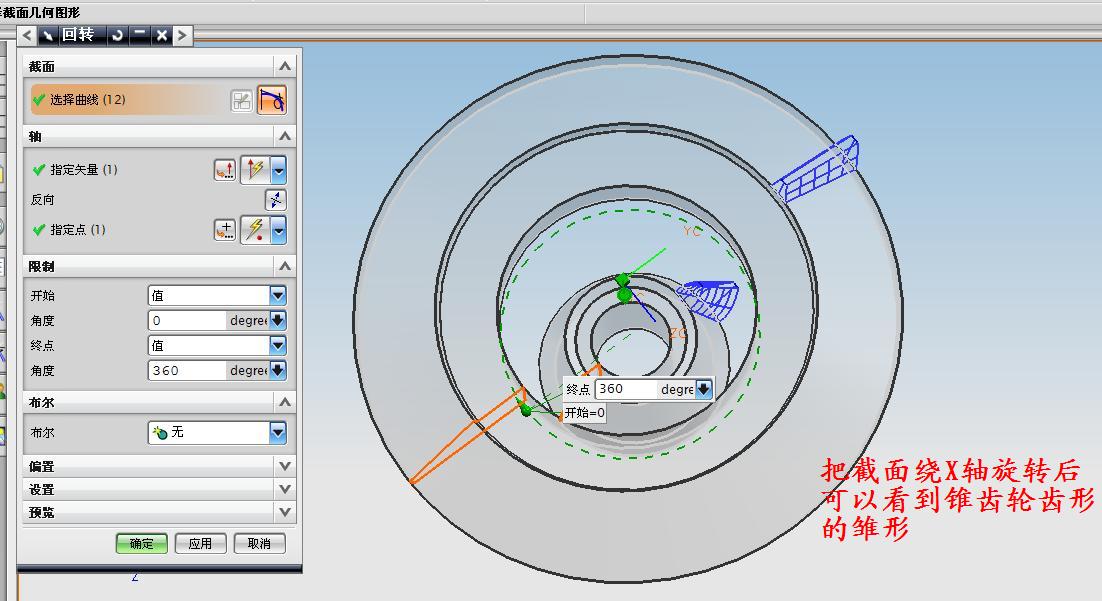

成为实体的单个齿在放到截面绕成的根锥基体后，要进行大端，小端及齿的底部与基体的面代换，这样做出的模型才漂亮

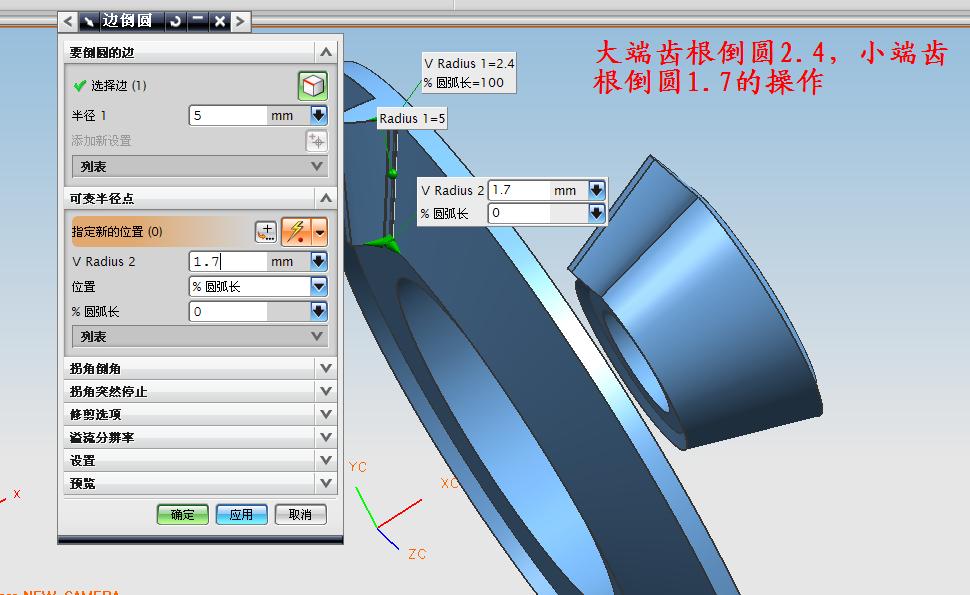

进行齿根的倒圆要用不等半径的办法进行，大小端的模数不一样，齿根圆也不一样：

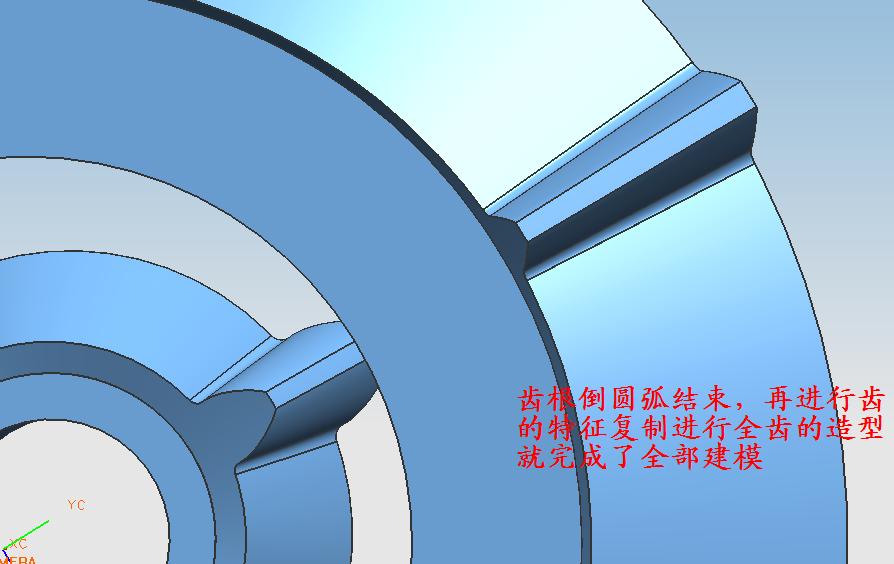

做好的一个齿根倒圆：

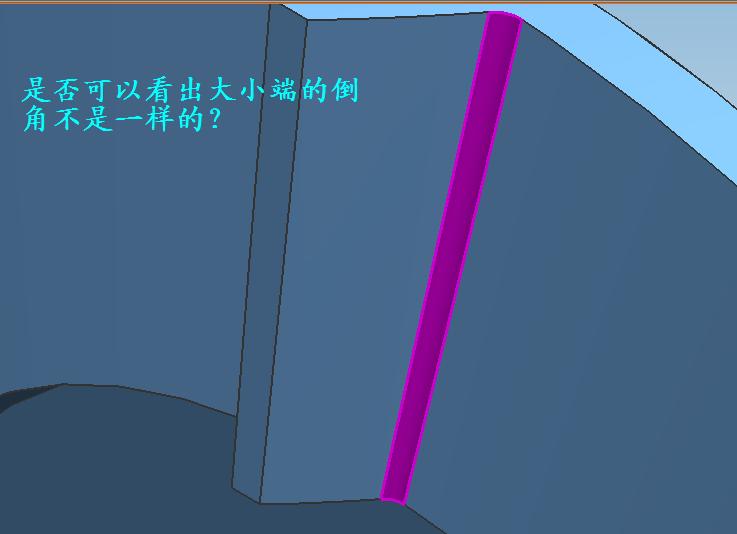

四个齿根全进行了不同半径的倒圆：



到这一步，几乎大功告成了，只差绕着转一下生成其余的齿，建模就成功了。试着建模看看。

249804313

这么好的帖子怎么回复这么少？支持费老！搬马扎学习！

hyfjy

用圆周阵列的办法对各轮进行圆形阵列，很快就可以完全把齿搞定：

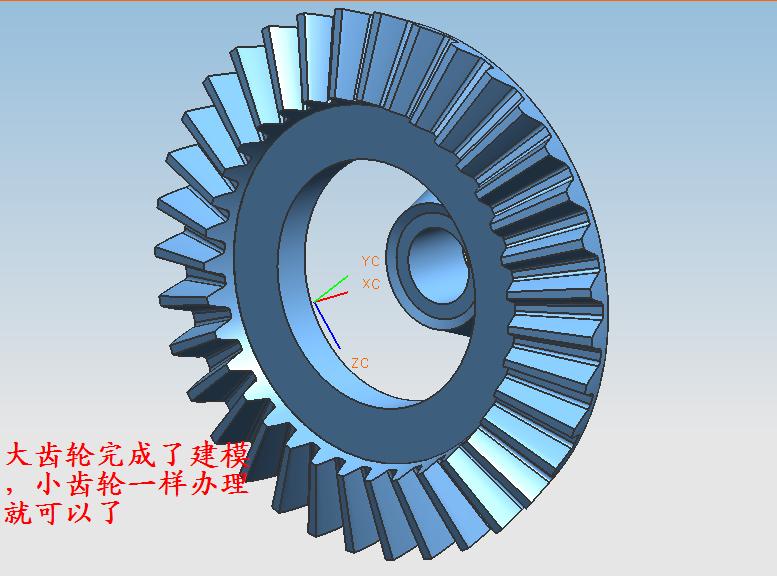

看，轻轻一点，大轮就大功告成了：



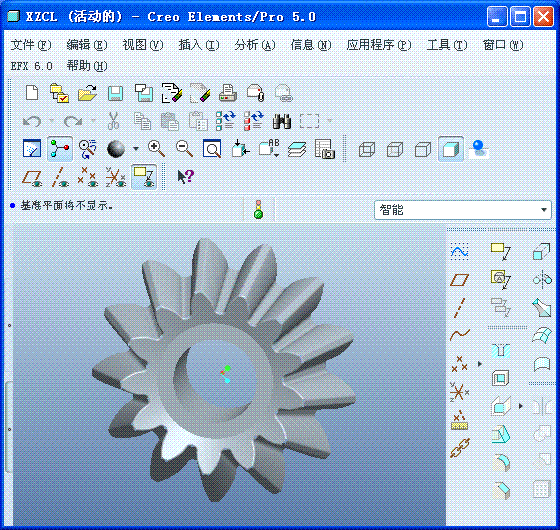

小轮依此办理，这对齿轮的建模工作就结束了：

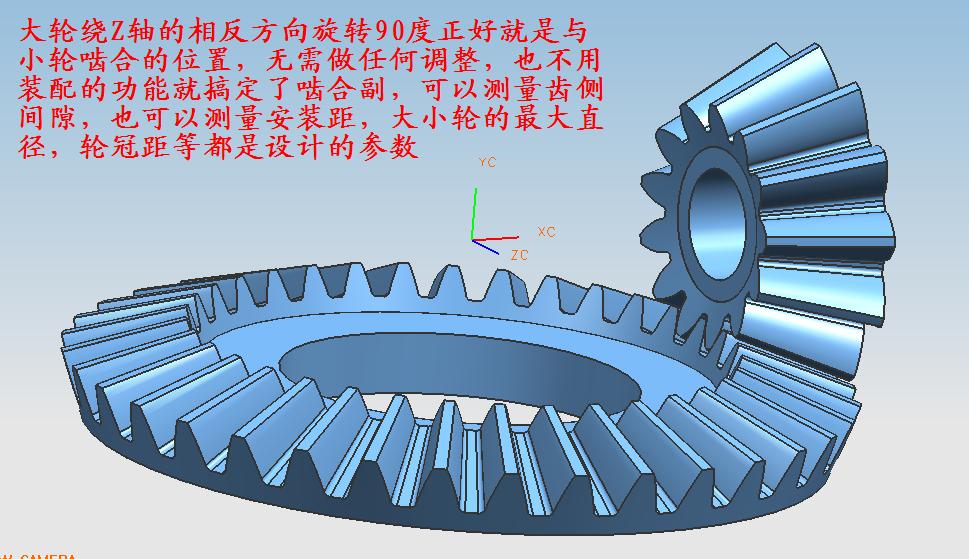

把大轮绕一绕就放到了应该在的位置，可以转入运动仿真了：

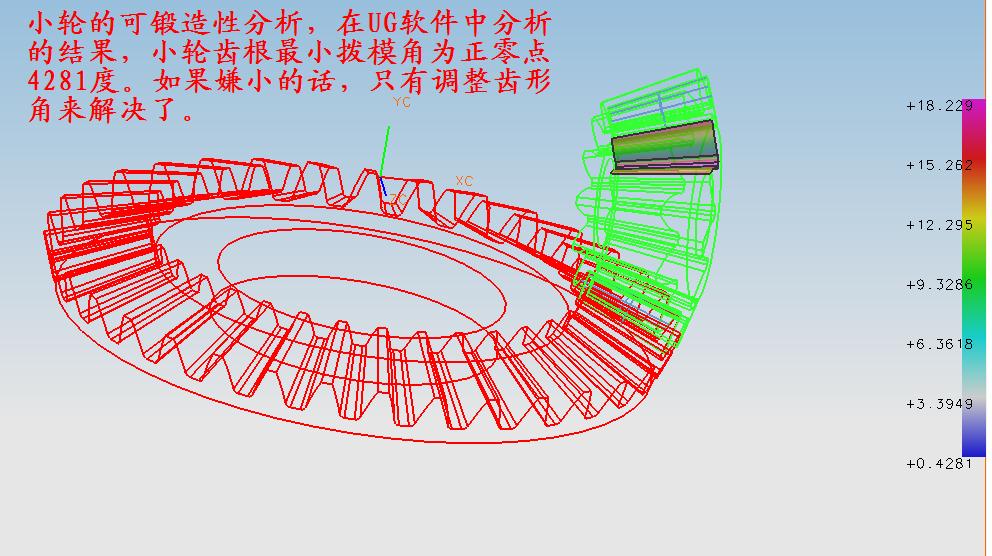

在运动仿真前还可以对小轮的齿根脱模角进行检查，（大轮的齿根拨模角一般大于小轮的，小轮合格，大轮一般会合格）：



小轮的这个方向正是齿形脱模的方向。

综上所述，三维建模其实也是相当有艺术性的一种工作，加上色彩的配备，给人以美的享受。

以下要进行运动仿真了。

249804313

费老   计算结果中的建议倒圆角的参数 是根据刨齿刀或者滚齿刀的参数来确定的吗？

hyfjy

回复 249804313 的帖子

不是的，仅是根据大小端的模数不同用同样的系数计算出的，当切向变位系数较大时，小轮的齿根倒圆有可能重合，而大轮的齿根倒圆有可能太小点。
谢谢关注。
