关注直齿锥齿轮建模的朋友聚一下

woodee · 发表于 2011-2-18 16:12

回复 hyfjy 的帖子

我这齿轮，是根据您提供的线条做的。
只不过把线条组旋转两次，齿厚部分变成齿槽。

jingshi · 发表于 2012-6-28 18:34

hyfjy 发表于 2011-2-15 18:48

登录/注册后可看大图

回复 249804313 的帖子

套书中的公式进行计算后，还要对齿轮的齿面啮合情况进行分析，我采用的是分析当量齿 ...

这个资料是那里介绍的，请把资料分享，是什么资料？

机灵 · 发表于 2012-6-29 10:14

高手如云！

569405329 · 发表于 2012-8-3 14:44

hyfjy 发表于 2010-12-27 18:31

登录/注册后可看大图

先自己做一下，发几张图上来说明建模步骤。

软件的界面

楼主能把你计算用的软件发给我吗？569405329@qq.com，谢谢你了

JSHQY2011 · 发表于 2012-8-12 16:56

自己画的一个锥齿轮，大家看看怎么样

hyfjy · 发表于 2012-8-12 19:51

把一对齿轮副都传上来，啮合一下，最好把计算文件也传上来，才能说个一二三是吧，单看一幅图片，谁也没那本领，要么就是信口开河了。上传你的模型副及计算文件才是，谢谢参与。

lshlj666 · 发表于 2012-8-20 16:06

本帖最后由 lshlj666 于 2012-8-20 16:10 编辑

K4.rar (1.16 MB, 下载次数: 126)
偶上传一对近期做的热锻齿轮
的标准齿

woodee · 发表于 2012-8-20 17:42

lshlj666 发表于 2012-8-20 16:06

登录/注册后可看大图

偶上传一对近期做的热锻齿轮
的标准齿

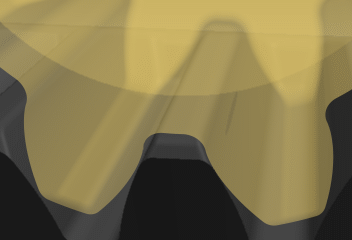

下载看了一下您的模型，简单分析接触区如下：

若把大轮齿顶部分修形量调小一点，把整个接触区往前调一点，就更好了。
另，您的电脑日期调在2008年吗？怎么UG信息显示，这个模型是08年做的？

lshlj666 · 发表于 2012-8-22 15:55

woodee 发表于 2012-8-20 17:42

登录/注册后可看大图

下载看了一下您的模型，简单分析接触区如下：

谢谢woodee
印记放中间，是因为厂家上对滚仪检测齿轮的啮合是无隙下看接触区，
无隙下的印记正好就是中间靠小端点

JSHQY2011 · 发表于 2012-8-29 14:34

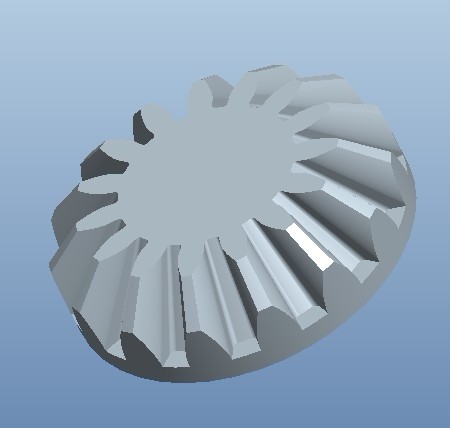

自己画的一个锥齿轮，齿形先用2维软件画好，不知道行不行。望大侠们指点！齿形参数 Z=15，大端M=2.5，压力角=20°，齿顶高=2.5，齿根高=3.15，锥角45°；配对齿轮参数一样
