按滑动率相等分配变位系数

48824305 · 发表于 2010-12-29 18:28

你的滑动率是否加了传动比i ?
与我的软件计算结果是一样的.

speed_long · 发表于 2010-12-29 22:30

回复 yanta82 的帖子

朋友,这样的计算公式看上去不觉得累?

yanta82 · 发表于 2010-12-29 22:50

speed_long 发表于 2010-12-29 22:30

登录/注册后可看大图

回复 yanta82 的帖子

朋友,这样的计算公式看上去不觉得累?

我自己用的,很方便的,查找数据来源及修改公式等很好用,一是我就会用EXCL,别的也不会,二来用EXCL的人很多,交流也顺畅,不管用啥法编公式,不都是用公式一步一步算的,还有更好的法子吗?

speed_long · 发表于 2010-12-29 22:54

回复 yanta82 的帖子

如:
计算分度圆直径用下面的表示法不更好:
模数:          mn=5
齿数:          z=20
分度圆直径:  d=mn*z

yanta82 · 发表于 2010-12-29 23:08

回复 speed_long 的帖子

这是一种计算方法吧,用的不也是计算公式,你是不是说当把某值赋予一个代号后,直接用代号就可以了,不像EXCL找方格的代号,如是这样的话,效率及查对公式时确实方便多了,不用像EXCL要还原公式那样费劲.

speed_long · 发表于 2010-12-29 23:19

回复 yanta82 的帖子

你说的很正确.

wamy5252 · 发表于 2010-12-30 10:33

回复 48824305 的帖子

大哥，次软件能分享一下吗？小弟邮箱wacj532@163.com，谢谢了。

48824305 · 发表于 2010-12-30 18:42

48824305 · 发表于 2010-12-30 18:50

本帖最后由 48824305 于 2010-12-30 19:03 编辑

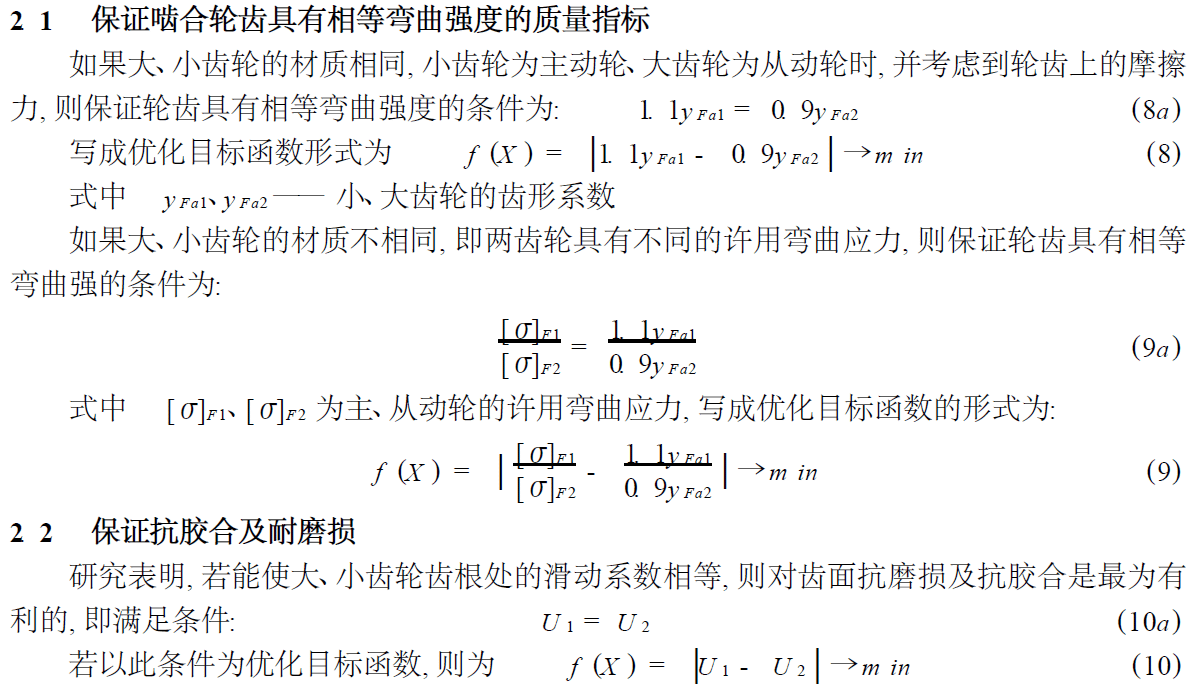

等弯曲强度简直就是扯蛋.
要等弯曲强度,
1.必须先知道两齿轮的材料,
2.必须先知道齿轮齿根过渡曲线和齿厚,
3.还必须知道两齿轮的齿宽B.

在满足这3个条件后画出三维图,才能通过有限元求齿轮的齿根弯曲强度.而要知道齿根过渡曲线和齿厚,必须先知道变位系数.

按等弯曲强度求变位系数是不可能的,只能在先知道变位系数的情况下,画出三维图,通过有限元验算齿根弯曲强度.

yanta82 · 发表于 2011-2-11 19:54

本帖最后由 yanta82 于 2011-2-11 19:58 编辑

回复 yanta82 的帖子

完全可以的
