kisssys中关于功率分流模型的建立

a37475320

约束要完整

fortune

楼主能不能把安装文件包发给我一下，正在学习，邮箱是：1257447301@qq.com。非常谢谢！

zengxiaodong

没人搞分流齿轮箱吗？

https://www.gearbbs.com/forum.ph ... hlight=%B7%D6%C1%F7

zengxiaodong

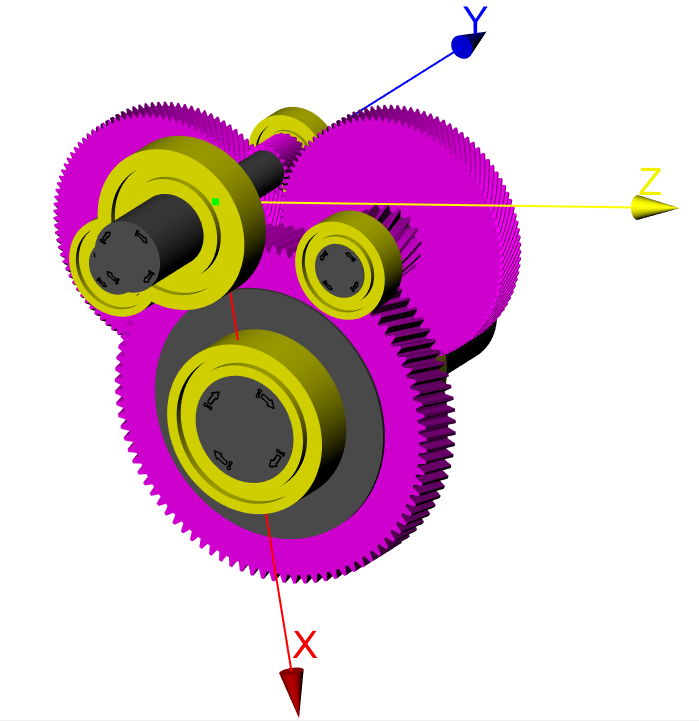

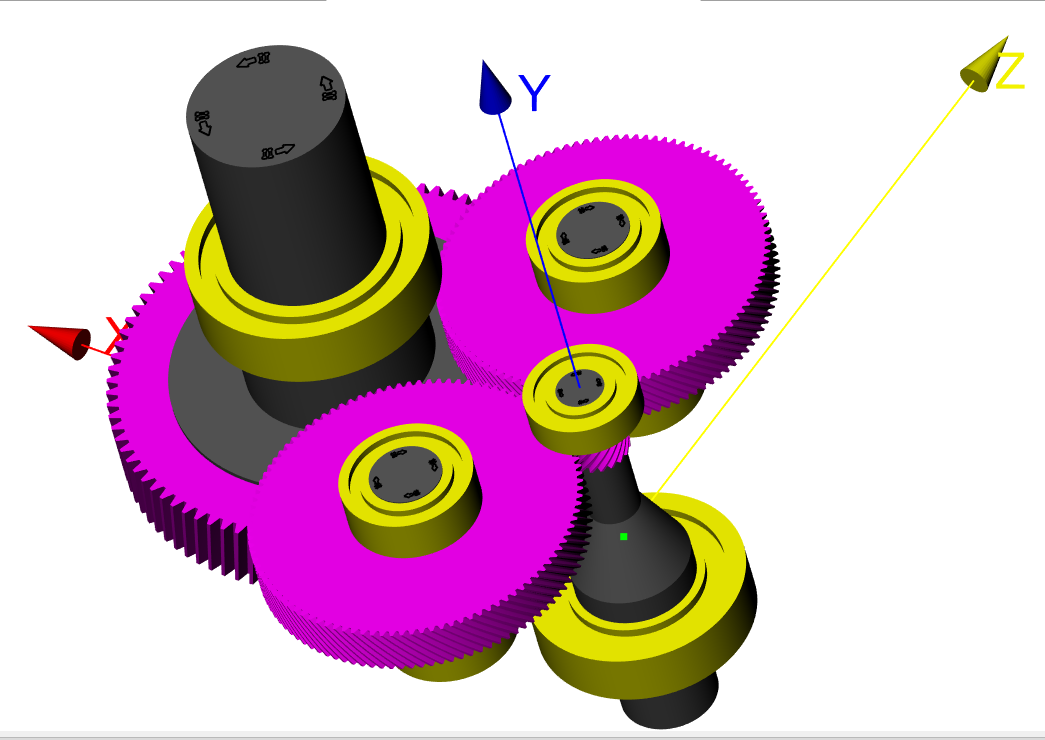

做了一个分流、合流的齿轮箱

zengxiaodong

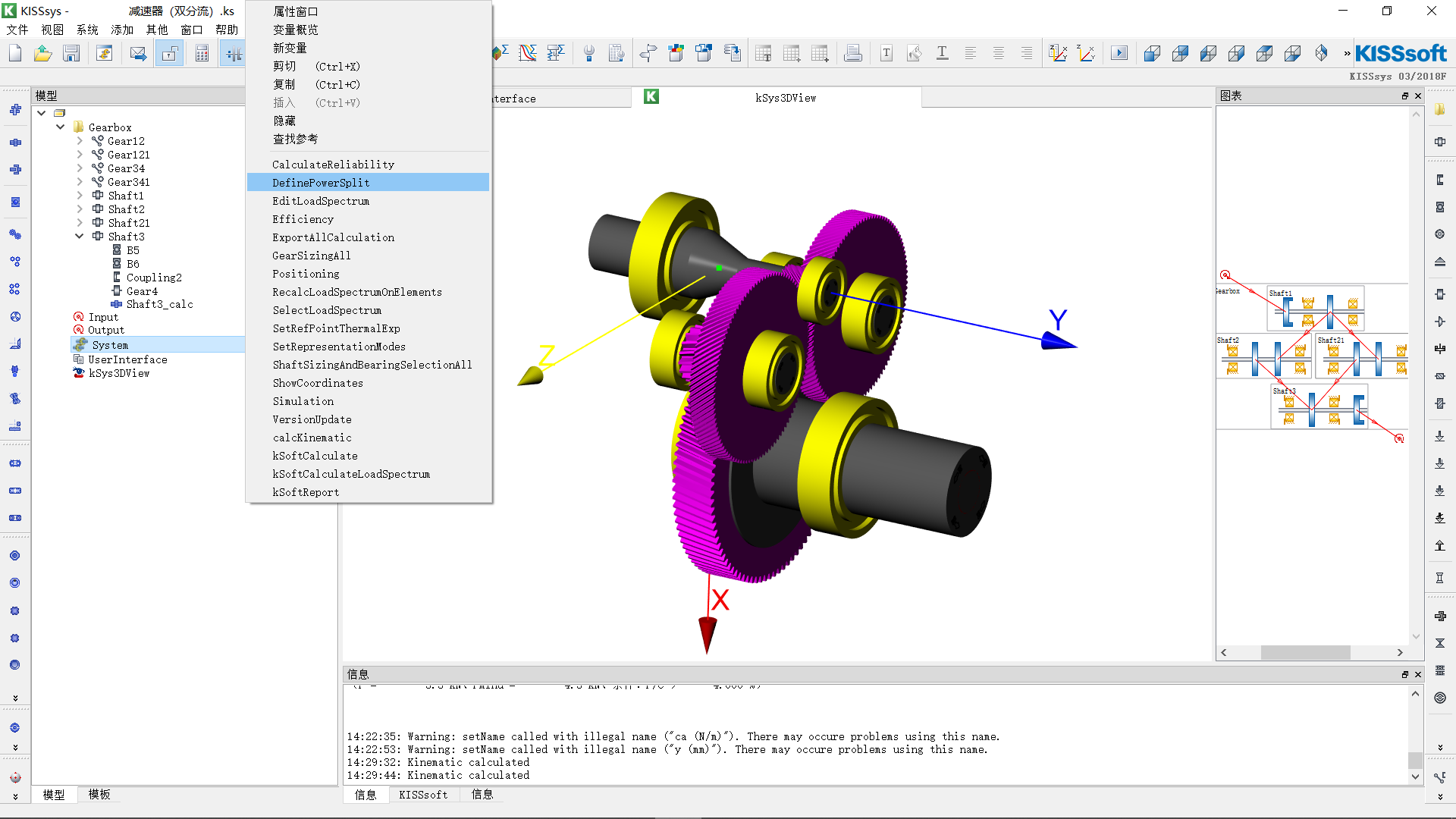

要设置分流的比例，按照最理想的情形来设置为0.5

zengxiaodong

这个齿轮箱输出轴上，安装一个直齿轮，该直齿轮与齿条啮合，将旋转运动转换成直线运动。

齿轮齿条的啮合，会产生切向力和径向力，这两个力会影响低速轴上两个轴承的设计计算，当然也会影响轴的变形和应力。

问题是：

1、kisssys无法为齿条建模，所以无法自动计算这个啮合力；

2、如果在低速轴添加集中载荷，可以计算轴的应力、变形、以及轴承的寿命，但是中心载荷不知何故无法被kisssys保存；

3、最后只好用输出耦合的径向力系数来解决，既要定义径向力系数，还要定义径向力的方位角度。

zengxiaodong

Coupling2的属性

zengxiaodong

根据扭矩（1318.5169）以及有效直径（61），可以算出切向力43230.0623N，以此为基准乘以系数就可以得到径向力（或者轴向力）

本例径向力系数0.54，所以径向力为23344.2336，还要指定径向力的方向（18.8816度），这个角度以X正方向为0度来计算。

补充内容 (2021-9-17 19:04):
又核实了一下，这个角度以X负方向为0度来计算

补充内容 (2021-9-17 19:05):
这个角度以X负方向为0度来计算

zengxiaodong

楼上的径向力系数、方向角度，都是根据单独的齿轮齿条计算结果，然后再反推出来的，不仅很不方便，还很容易搞错！

而且，Kisssys里面轴承数据库只有SKF的数据，很不齐全，有很多轴承都选不到......

zengxiaodong

zengxiaodong 发表于 2021-1-10 20:11
楼上的径向力系数、方向角度，都是根据单独的齿轮齿条计算结果，然后再反推出来的，不仅很不方便，还很容易 ...

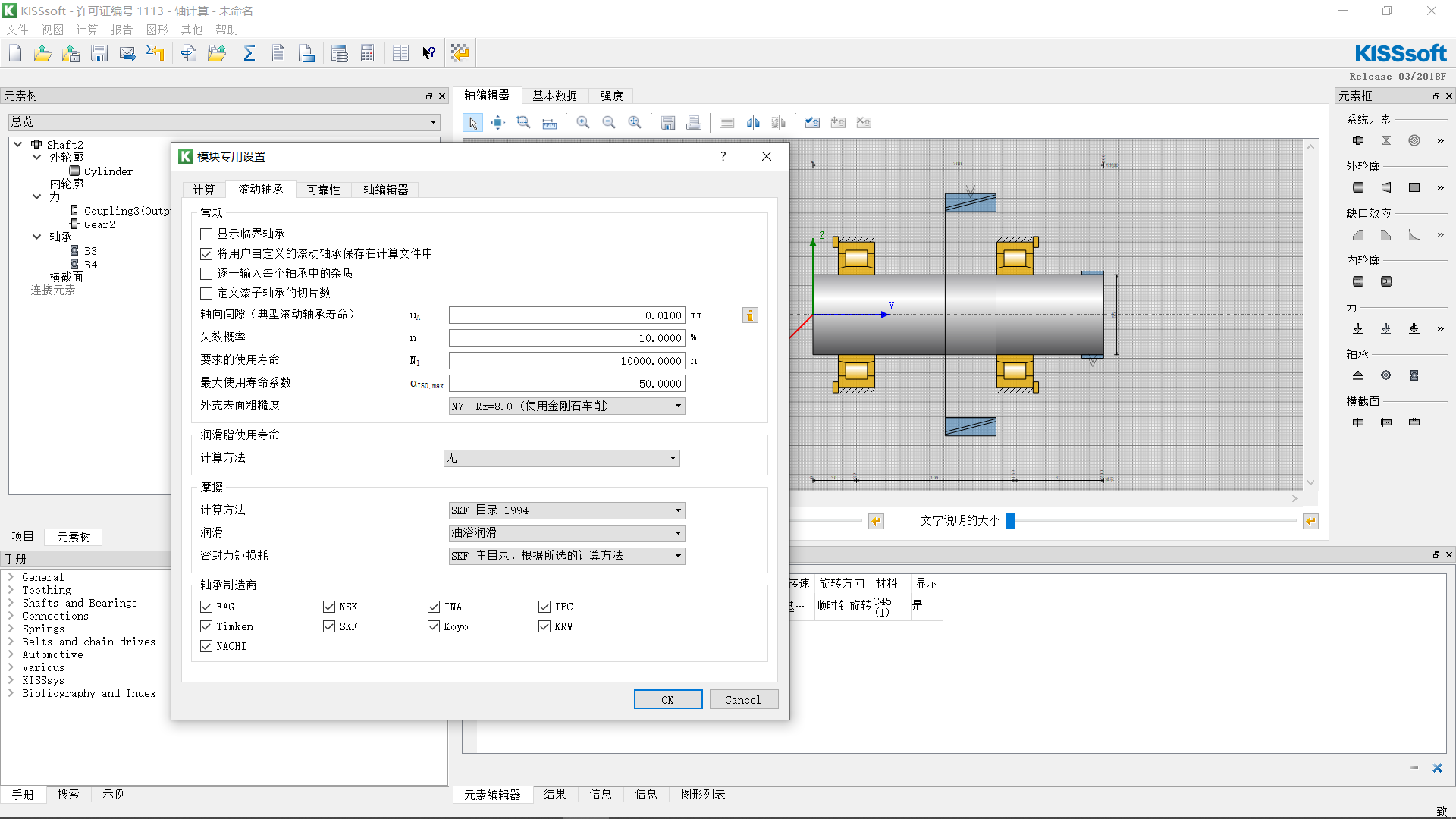

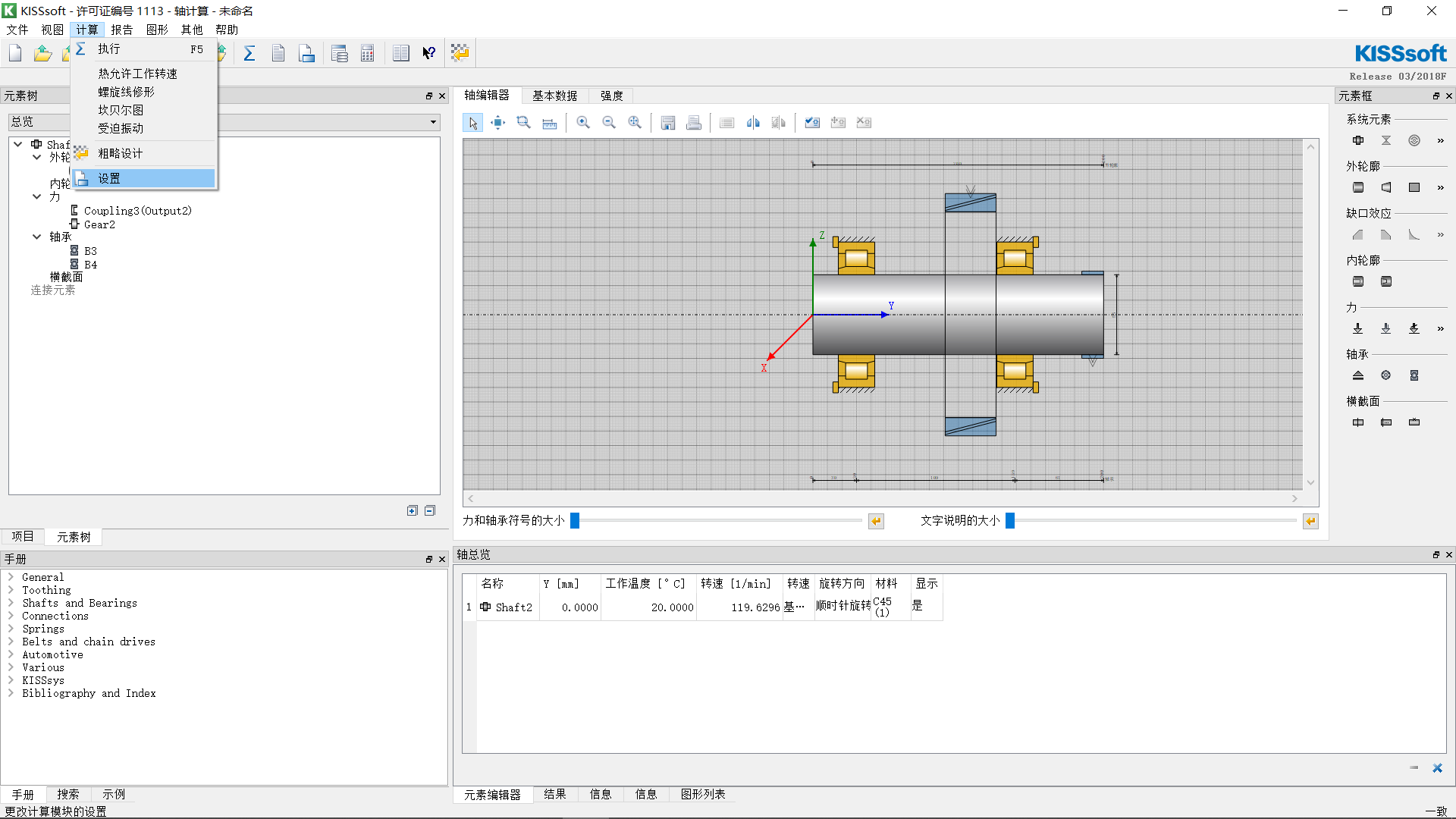

原来可在这里设置轴承的供应商
