渐开线行星轮系的不等分装配法

MyFunction

回复 阿懵 的帖子

其实有很多人是知道这个计算方法的，但可能很少进行推导，所以感觉很复杂或神秘。
我只是用比较好理解的话描述其关键罢了。:)

阿懵

回复 MyFunction 的帖子

你的论述实在是很直接很简单明了！好理解！原来我一直没有理解到底是怎么分的！现在终于明白！谢谢！

阿懵

回复 陈飞 的帖子

是的，应该将第三个行星轮退一个角度！这样中心对称，利于受力均衡！谢谢！

niuershiye

阿懵 发表于 2011-5-31 14:44


登录/注册后可看大图

回复 陈飞 的帖子

是的，应该将第三个行星轮退一个角度！这样中心对称，利于受力均衡！谢谢！

hyfjy

回复 niuershiye 的帖子

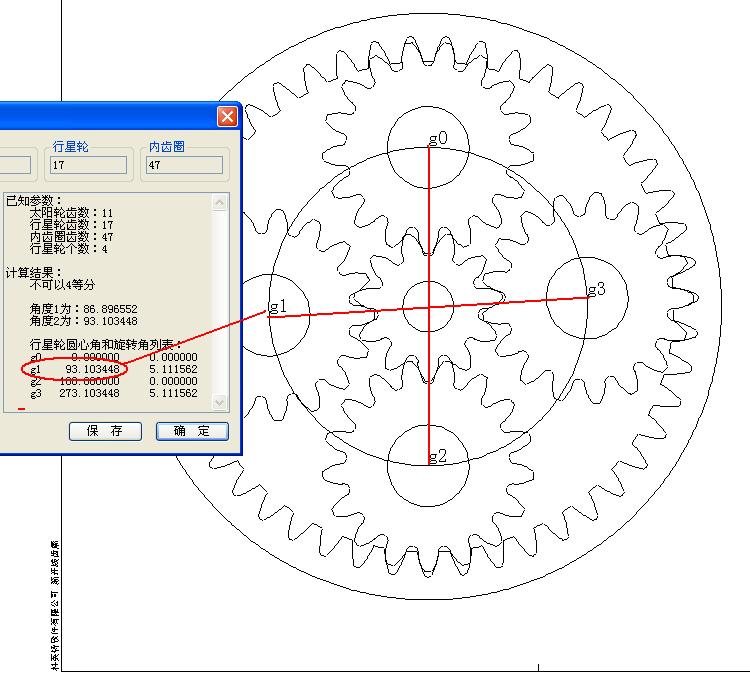

这样装配在较高速运动时，不平衡力将不存在，称为分组技术，顶一个。
我的看法是在低速档大扭矩的行星传递中，可以用不等分设计，在高速档，慎用为好，但大师这样的布置就不存在不平衡力了，故也可以在高速档使用。从我看到的国外样机中，也是未级采用的多，初级没见过。

niuershiye

hyfjy 发表于 2011-5-31 20:44


登录/注册后可看大图

回复 niuershiye 的帖子

这样装配在较高速运动时，不平衡力将不存在，称为分组技术，顶一个。

这里恰巧 ：90°/6.2068965517241379310344827586207°=14.5个；（14.5） ，才可以这样处理。
一般 排列，我们默认是： 大角度---小角度---大角度-- 。。。。。。。

wangzb2008

版主辛苦了

wangzb2008

回复 MyFunction 的帖子

豁然开朗，恍然大悟，谢谢！！！

longyaner521

行星轮的自转角度应该怎样计算呢？
按62楼的计算不对
和楼主的例子对不起来
请楼主赐教！


行星轮系能否配合计算表
已知参数：
太阳轮齿数： 11
行星轮齿数： 34
内齿轮齿数： 80
要求等分数： 3
输出参数：
3 等份不可以进行轮系装配
但可以进行不等分分布(退)
误差值为:-1.318676
分度值为: 118.6813
行星齿轮附加转角为:-160.5688                        这个值是如何算出来的？
圆整后行星齿轮附加转角为: 8.842937                 还有这个值？
还可以进行不等分分布(进)
误差值为: 2.637367
分度值为: 122.6374
行星齿轮附加转角为:-165.9211
圆整后行星齿轮附加转角为: 3.490641

hmcad602

我也觉得这个自传角度的理解不大对
