用编程方法解决精密滚子链轮中链轮的作图

hyfjy

回复 103432391 的帖子


    下载后先解压，得到的是“.exb"的文件，如果你装过CAXA，就可以直接打开看我在该软件中作的平面图了，其余的是发生的所有文件，你可以对比一下，估计是在X接近于零的地方有几个数据是以科学计数法表示的，当位数较多时，结尾不是E-2等，而是D-2，你把文件中的D-2去掉后在该数的前面加上相应的表示小数的小数点和零以后再存盘，再用CAXA就可以打开了，如果是用PROE软件的话也同样存在这一个问题，这是软件输出时自动形成的，UG就认，PROE就不认，改后就可以输入样条线了，如果是用VB编的话，输出的数据中一般可以避免这一问题。谢谢关注，希望把遇到的问题多多提出。

hyfjy

新版VB程序有如下的界面：

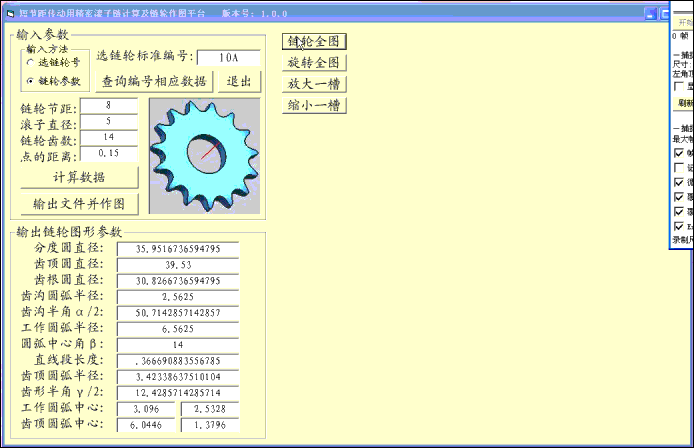

输入标准的链轮号值及齿数或直接输入链轮的节距，滚子直径及齿数后点击计算，再点输出文件后右面可展现一齿的轮廓，界面如下：

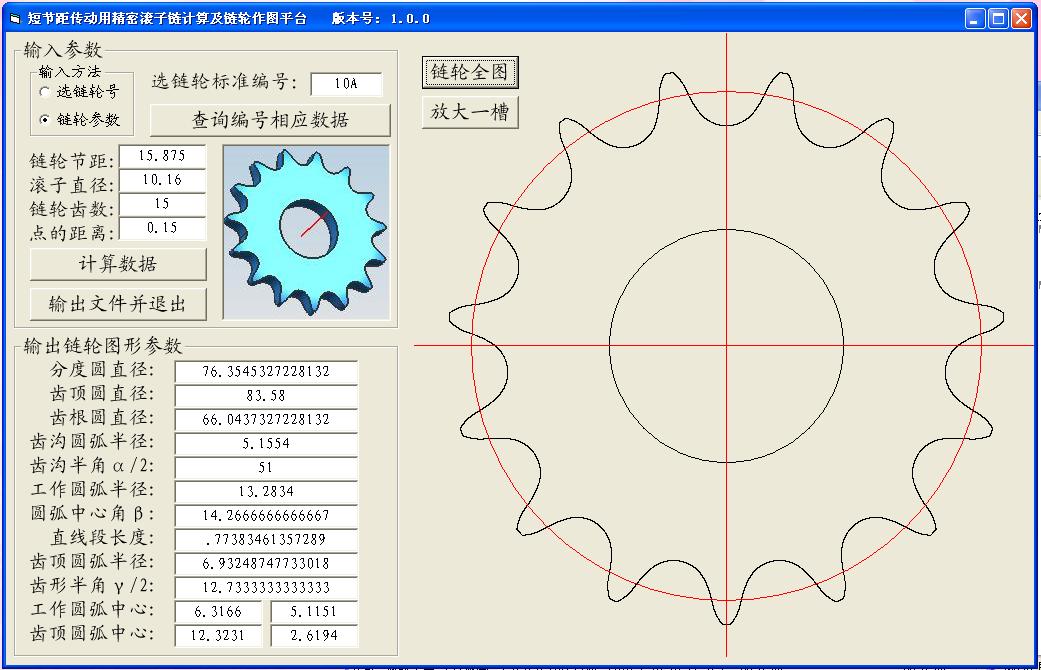

点作图键后可以展现全部链轮的端面齿形图。界面如下：



这只是初稿，尚未完全调好，想用的朋友可以提提要求那些计算，输出那些数据，将先得到软件试用。
软件继承传统，在相应文件夹中输出计算的所有结果及做二维，三维图的样条线文件。

hfc001

回复 hyfjy 的帖子


    做不出来是指CAXA

hfc001

CAXA成行如下 [img][/img]

hyfjy

回复


    做不出来是指CAXA
hfc001 发表于 2010-7-19 09:48


登录/注册后可看大图

我以上做出的就是用CAXA软件的哦，同时也把经过修正的CAXA样条线文件传上去了呢。在用QB生成的样条线文件中，经常使用科学计数法，把多位数写成“X.XXXXXXXXXXXXXXXD-3”的格式，这时要把D-3去掉，把前面加上“0.00XXXXXXXXXXXXXX”的格式，CASA软件就认了，同时PROE软件也有这个问题，而UG就没有这个问题，这时都要改动文件中的数据格式的。再试试看？

hyfjy

回复 hfc001 的帖子

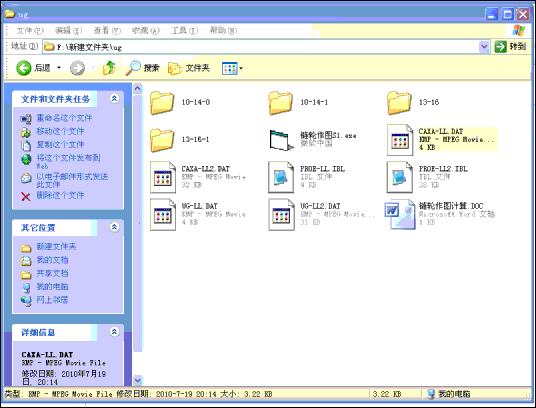

    以下是CASA软件用的全文件，装在一个记事本中把扩展名改成“.DAT”后就可以用CASA直接打开了，再试试吧。

SPLINE
85
-4.39812625964652 , 19.2694501842738 ,0.
-4.29247358516991 , 19.2932603652317 ,0.
-4.18669202929247 , 19.3164912665799 ,0.
-3.96643679507368 , 19.2535586757957 ,0.
-3.85581329796422 , 19.1632067307763 ,0.
-3.74911361721679 , 19.0682530040988 ,0.
-3.64652903229814 , 18.968867718374 ,0.
-3.54824344558322 , 18.8652290406247 ,0.
-3.45443305267527 , 18.7575227628875 ,0.
-3.36526602654165 , 18.6459419691459 ,0.
-3.28090221603185 , 18.5306866891896 ,0.
-3.20149285931803 , 18.4119635400239 ,0.
-3.12718031277181 , 18.2899853554688 ,0.
-3.05809779576343 , 18.1649708046144 ,0.
-2.99436637954005 , 18.037138131166 ,0.
-2.94215785649044 , 17.9266188341217 ,0.
-2.88994933344083 , 17.8160995370774 ,0.
-2.83774081039122 , 17.7055802400331 ,0.
-2.72505333861358 , 17.478497512973 ,0.
-2.65427850656033 , 17.346247962603 ,0.
-2.58049957816297 , 17.2156505271391 ,0.
-2.5037550974692 , 17.0867734341075 ,0.
-2.42408515780904 , 16.9596840122827 ,0.
-2.34153138084902 , 16.8344486565126 ,0.
-2.25613689484794 , 16.7111327930326 ,0.
-2.16794631212551 , 16.5898008452847 ,0.
-2.07700570575574 , 16.4705162002614 ,0.
-1.98336258549711 , 16.3533411753907 ,0.
-1.87271 , 16.2267312618086 ,0.
-1.76717 , 16.120167739502 ,0.
-1.65558 , 16.0199609109634 ,0.
-1.53832 , 15.9264540400461 ,0.
-1.41579 , 15.8399674395401 ,0.
-1.28841 , 15.7607973739235 ,0.
-1.15662 , 15.6892150444926 ,0.
-1.02086 , 15.6254656603472 ,0.
-.88161 , 15.5697675984141 ,0.
-.73934 , 15.5223116553849 ,0.
-.59453 , 15.4832603941318 ,0.
-.44769 , 15.4527475868401 ,0.
-.29932 , 15.4308777567638 ,0.
-.14991 , 15.4177258201762 ,0.
0 , 15.4133368297398 ,0.
.14991 , 15.4177258201762 ,0.
.29932 , 15.4308777567638 ,0.
.44769 , 15.4527475868401 ,0.
.59453 , 15.4832603941318 ,0.
.73934 , 15.5223116553849 ,0.
.88161 , 15.5697675984141 ,0.
1.02086 , 15.6254656603472 ,0.
1.15662 , 15.6892150444926 ,0.
1.28841 , 15.7607973739235 ,0.
1.41579 , 15.8399674395401 ,0.
1.53832 , 15.9264540400461 ,0.
1.65558 , 16.0199609109634 ,0.
1.76717 , 16.120167739502 ,0.
1.87271 , 16.2267312618086 ,0.
1.98336258549711 , 16.3533411753907 ,0.
2.07700570575574 , 16.4705162002614 ,0.
2.16794631212551 , 16.5898008452847 ,0.
2.25613689484794 , 16.7111327930326 ,0.
2.34153138084902 , 16.8344486565126 ,0.
2.42408515780904 , 16.9596840122827 ,0.
2.5037550974692 , 17.0867734341075 ,0.
2.58049957816297 , 17.2156505271391 ,0.
2.65427850656033 , 17.346247962603 ,0.
2.72505333861358 , 17.478497512973 ,0.
2.83774081039122 , 17.7055802400331 ,0.
2.88994933344083 , 17.8160995370774 ,0.
2.94215785649044 , 17.9266188341217 ,0.
2.99436637954005 , 18.037138131166 ,0.
3.05809779576343 , 18.1649708046144 ,0.
3.12718031277181 , 18.2899853554688 ,0.
3.20149285931803 , 18.4119635400239 ,0.
3.28090221603185 , 18.5306866891896 ,0.
3.36526602654165 , 18.6459419691459 ,0.
3.45443305267527 , 18.7575227628875 ,0.
3.54824344558322 , 18.8652290406247 ,0.
3.64652903229814 , 18.968867718374 ,0.
3.74911361721679 , 19.0682530040988 ,0.
3.85581329796422 , 19.1632067307763 ,0.
3.96643679507368 , 19.2535586757957 ,0.
4.18669202929247 , 19.3164912665799 ,0.
4.29247358516991 , 19.2932603652317 ,0.
4.39812625964652 , 19.2694501842738 ,0.
EOF


操作方法见下图：



用新软件计算过程如下：



计算的文件如下：

    链轮齿形计算文件
    软件编制：hyfjy
    计算日期：2010-07-19
输入参数：
节距 p= 8       滚子直径 D= 5     链轮齿数 Z= 14
计算输出参数：
分度圆直径  do= 35.9516736594795
齿顶圆直径  Do= 39.53
齿根圆直径  D1= 30.8266736594795
最大弦长    LA= 30.6328420058192
齿沟圆弧半径 r= 2.5625
工作圆弧半径r1= 6.5625
齿尖半径    r2= 3.42338637510104
齿槽半角  α/2= 50.7142857142857 度     .885131263511409 弧度
相连圆弧角  β= 14 度    .244346095279206 弧度
齿形半角  γ/2= 12.4285714285714 度    .216919492747866 弧度
齿廓直线段  FG= .366690883556785
中心距     OO2= 6.2
第一座标点  A1= 3.096   Y1= 2.5328
第二座标点  A2= 6.0446   Y2= 1.3796
        计算结束时间：20:14:08
