用编程方法解决摆线齿形的设计及三维建模

hyfjy · 发表于 2010-3-7 19:29

您需要登录才可以下载或查看，没有账号？注册

x

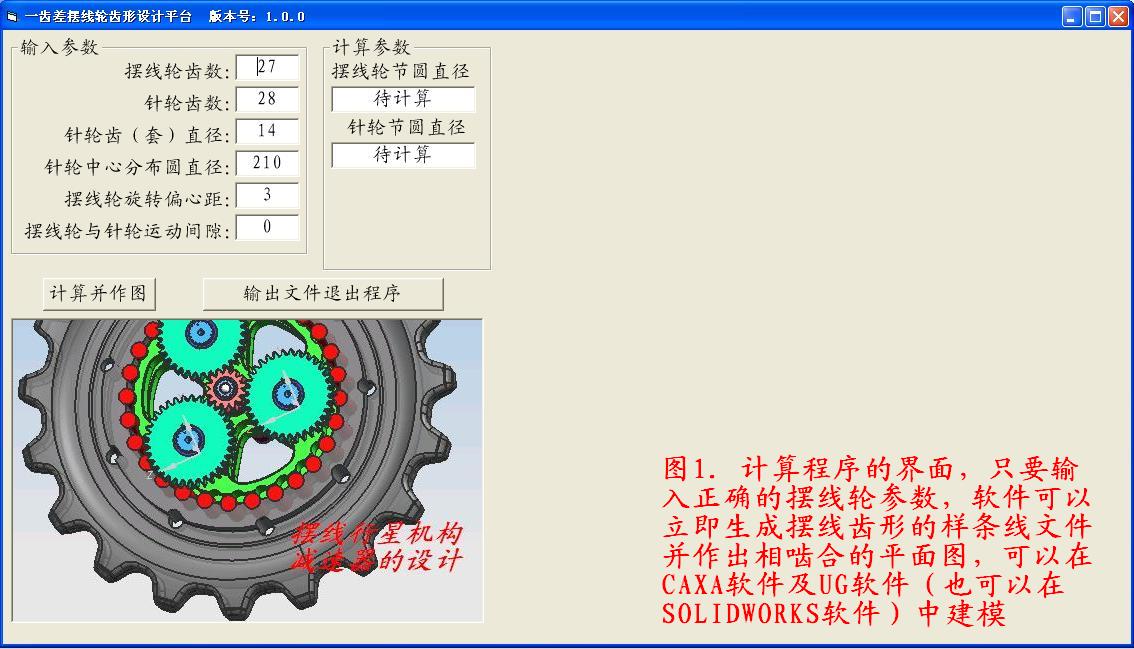

近期因工作接触了一个由渐开线行星与摆线共同组成的轮边减速机构，为三维建模，编制了摆线轮齿形的设计程序，经调试，可以快速计算并输出各种摆线轮的齿形样条线，满足摆线轮三维作图的需要。软件打开后有如下的界面：

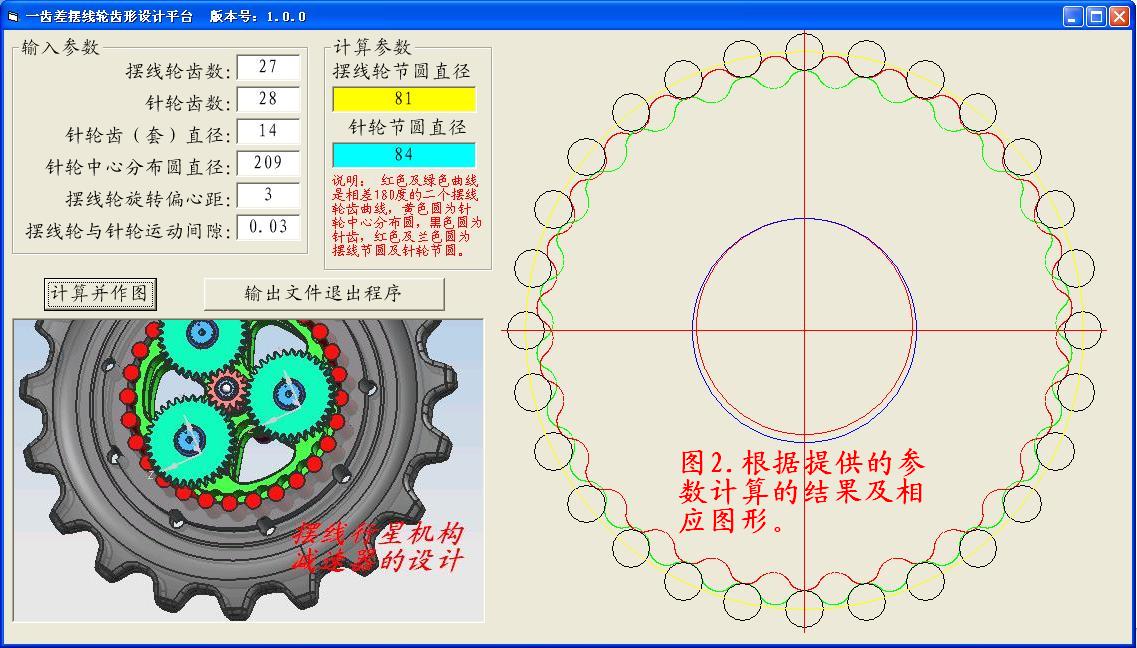

填入合理的几个参数后，启动程序，可立即画出摆线轮与针轮相啮合的二维图形，界面如下

作好的三维图进行了运动仿真，文件见附件。
有兴趣的同仁可以留下邮箱地址，我将提供相应软件。

UG.rar (4.14 KB, 下载次数: 705)

齿形座标.DAT.rar (321.03 KB, 下载次数: 1018)

设计参数.rar (465 Bytes, 下载次数: 884)
