面齿轮3D造型及其要点

lrm1751

版主您好，能请您帮我画两对名齿轮吗？
第一对：面齿轮112齿，标准直齿16齿，模数5.5，压力角20
第二对：面齿轮128齿，标准直齿16齿，模数5.5，压力角20
另外，不知您能画偏置正交面齿不？

clchenlicl

有没有参数化的图档呀

duandongsheng

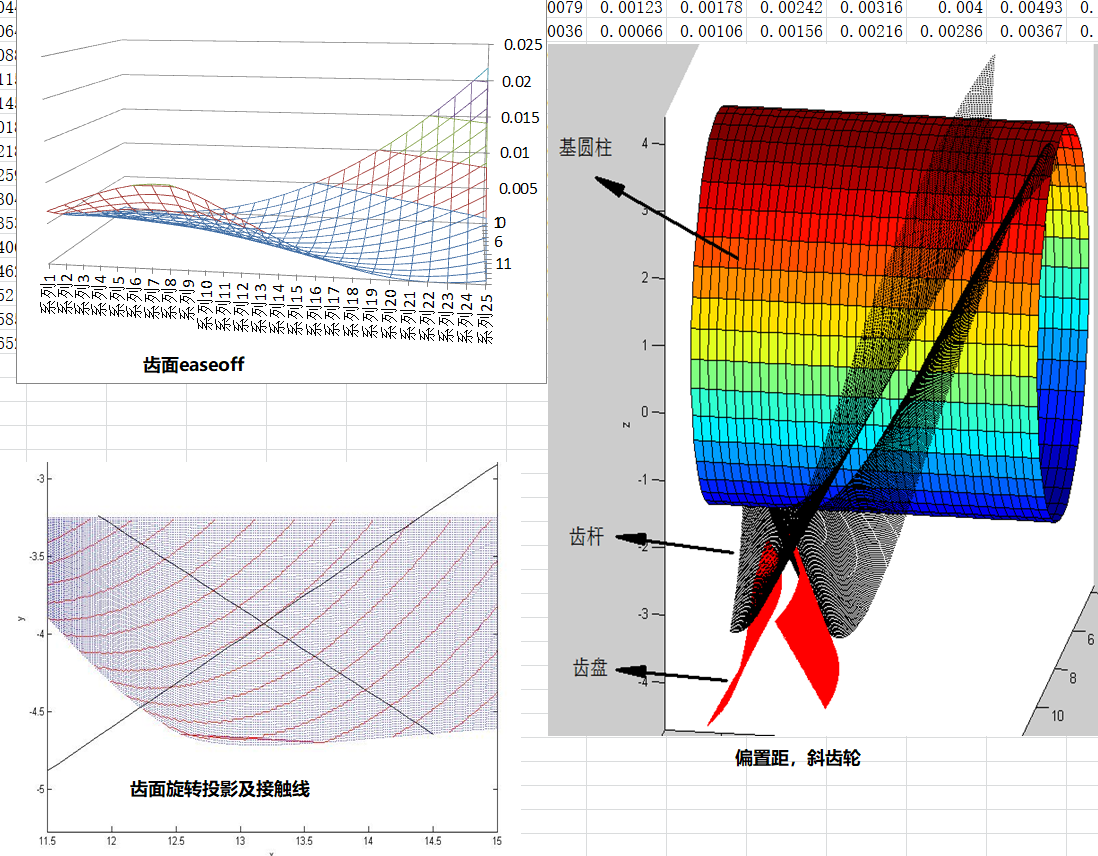

基于齿面啮合方程+拓扑修形做出来的面齿轮
偏置+螺旋角

woodee

duandongsheng 发表于 2019-11-13 20:31
基于齿面啮合方程+拓扑修形做出来的面齿轮
偏置+螺旋角

做的不错！

我在2011年做了些这方面的模型，没用拓扑修形，而是采取李特文的刀具斜齿轮齿数=N+1、2、3，加上圆柱齿轮齿向修形的方法。
参见：

用面齿轮替代部分螺伞
https://www.gearbbs.com/forum.php?mod=viewthread&tid=66213

duandongsheng

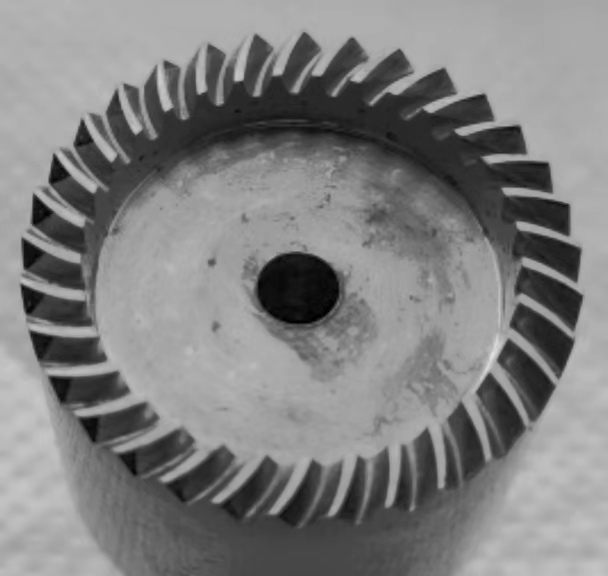

实际用的面齿轮都有一些根切。
这类面齿轮在修形量设定量较小时，运行TCA总是失败。
这是数值计算法的一大弊端。很难写出完美的代码以应付所有的TCA。

achuanchuan

啮合传动，实际上是一个数学问题

woodee

duandongsheng 发表于 2019-11-16 17:08
实际用的面齿轮都有一些根切。
这类面齿轮在修形量设定量较小时，运行TCA总是失败。
这是数 ...

这方面没做过。有机会有时间，会向你请教。
对了，顺便问一下：你用拓扑法修形，齿根过渡面是怎样处理的？
按照我理解，如果修形有机床、刀具相互运动可模仿，过渡曲面自然可计算求得。
如果修形是按照控制点的齿面法向距离的拉动来实现的，是否还得反求新曲面方程，然后再与原过渡面求交线？

duandongsheng

woodee 发表于 2019-11-17 17:16
这方面没做过。有机会有时间，会向你请教。
对了，顺便问一下：你用拓扑法修形，齿根过渡面是怎样处理的 ...

因为是模具件，所以过渡曲面任意处理，只要和圆柱齿轮的齿顶不干涉就好。
如果是展成加工，就需要求交线。
本身我这个也需要求交线，因为内径有根切。

GFC

好贴mark，刚接触到面齿轮。

jhoste

这是如何计算出来的，在圆环上滚，这叫什么齿。
