面齿轮3D造型及其要点

wlj13652446104

版主你好，我现在在做面齿轮方面的工作，请问你能否帮我做一个面齿轮齿数76，圆柱齿轮18的齿轮副，模数1，谢谢！我的邮箱为549578311@qq.com

wlj13652446104

版主你好，我现在在做面齿轮方面的工作，请问你能否帮我做一个面齿轮齿数72，圆柱齿轮18的齿轮副，模数1，谢谢！我的邮箱为549578311@qq.com

pauleta

吴版主，您好，根据《齿轮几何学与应用理论》啮合方程我推算出来了，坐标转换算了两天，麻烦您看看对吗，谢谢

hyfjy

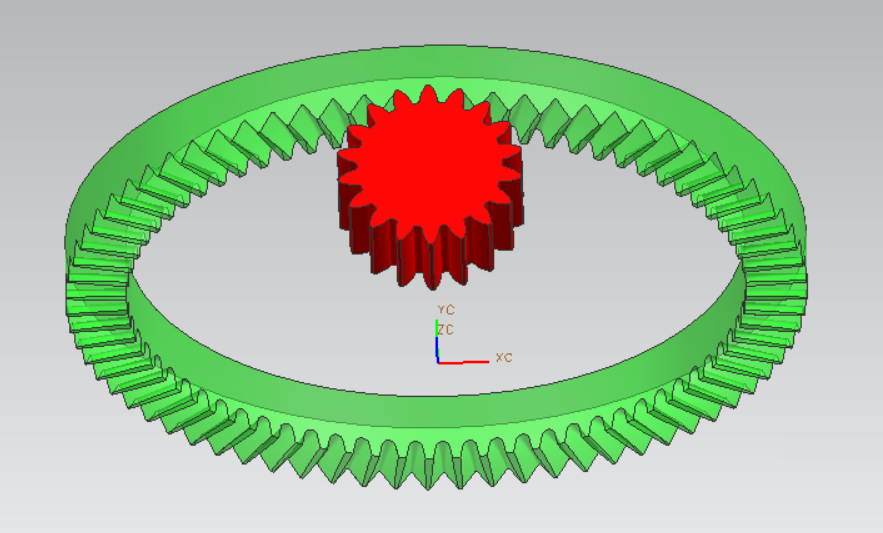

18-72模型图片

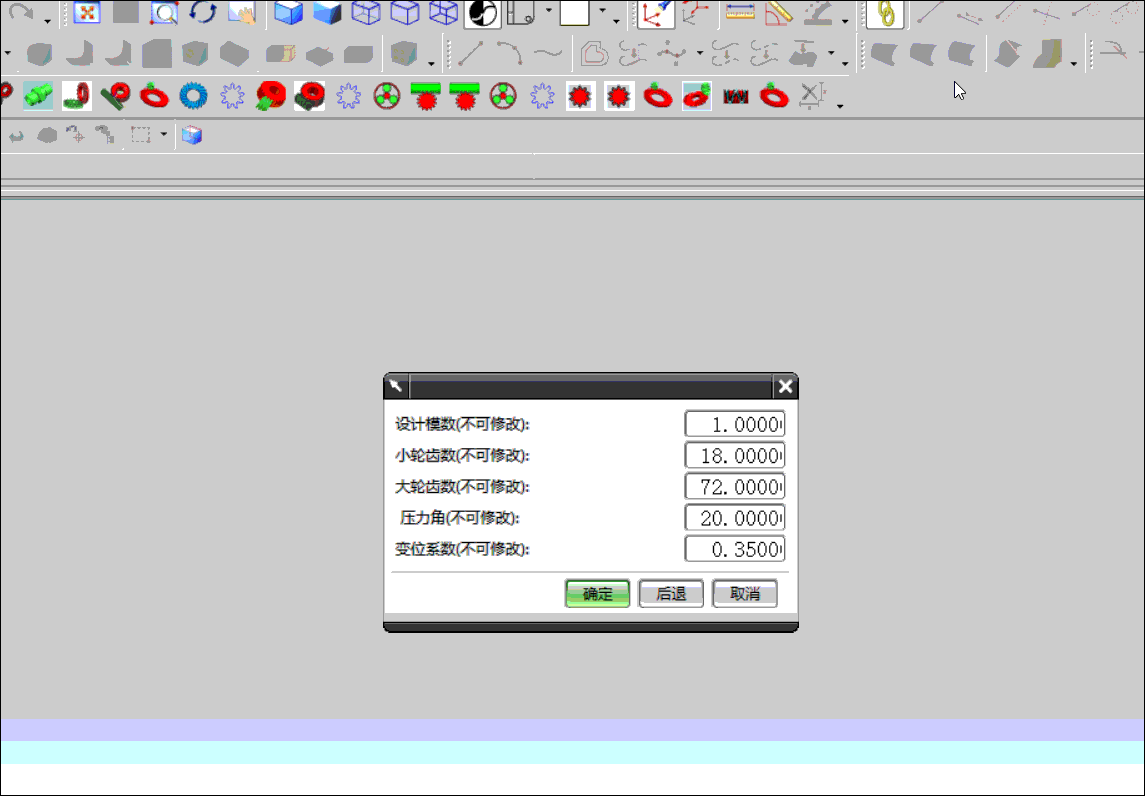

18-72面齿轮自动生成

hyfjy

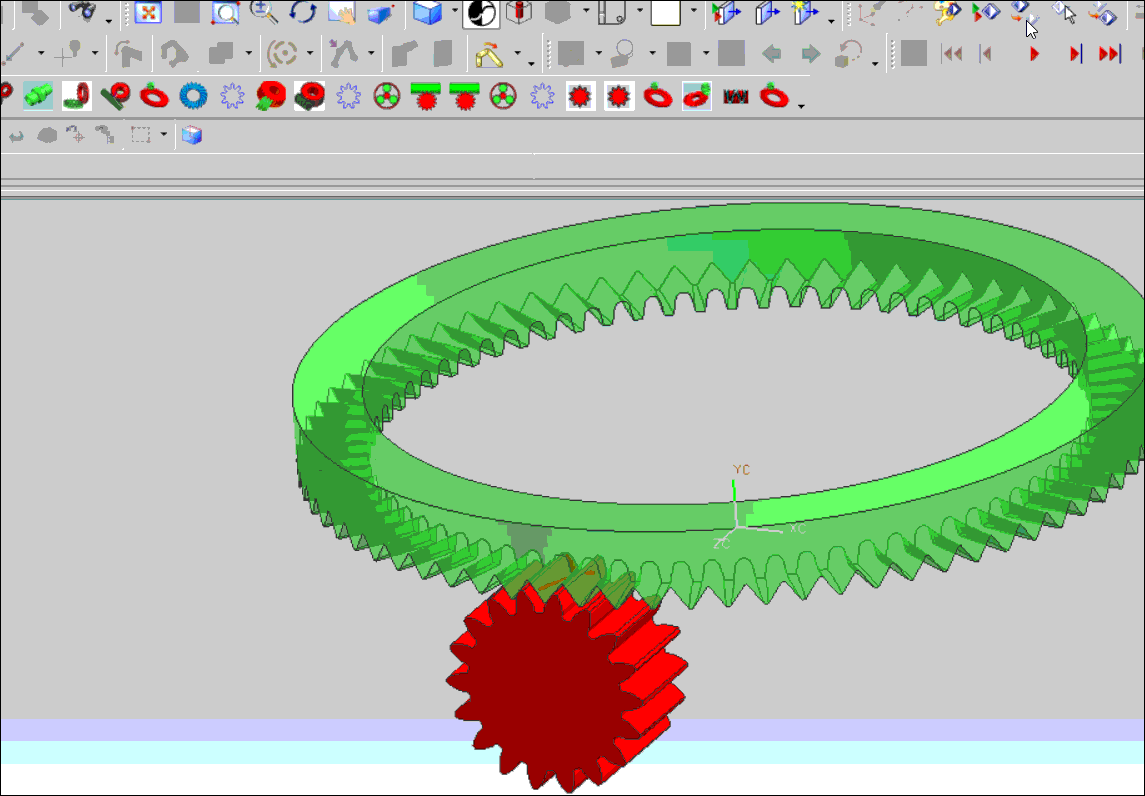

18齿配72齿面齿轮传动啮合情况。

hyfjy

面齿轮传动副设计计算

本软件由hyfjy编制 计算日期:2020-08-09



    输入基本参数

圆柱齿轮模数: 1

  小齿轮齿数: 18

  面齿轮齿数: 72

  法向压力角: 20

  齿顶高系数: 1

  齿根高系数: 0.25

齿轮变位系数: 0.25

面齿轮齿减薄: 0.02

  齿轮螺旋角: 0



    计算输出参数

小齿轮分圆直径: 18

小齿轮基圆直径: 16.9144671741464

    小齿轮大径: 20.5

    小齿轮小径: 16

齿轮分圆弧齿厚: 1.71638442050138

小齿轮参考齿宽: 11

面齿轮外圆直径: 84.5

面齿轮内圆直径: 69

面齿轮最大齿高: 2.12

面齿轮齿部总厚: 8

面齿轮最大齿高: 2.12

面齿轮起始高度: 8.38

  齿轮平移距离: 32.875

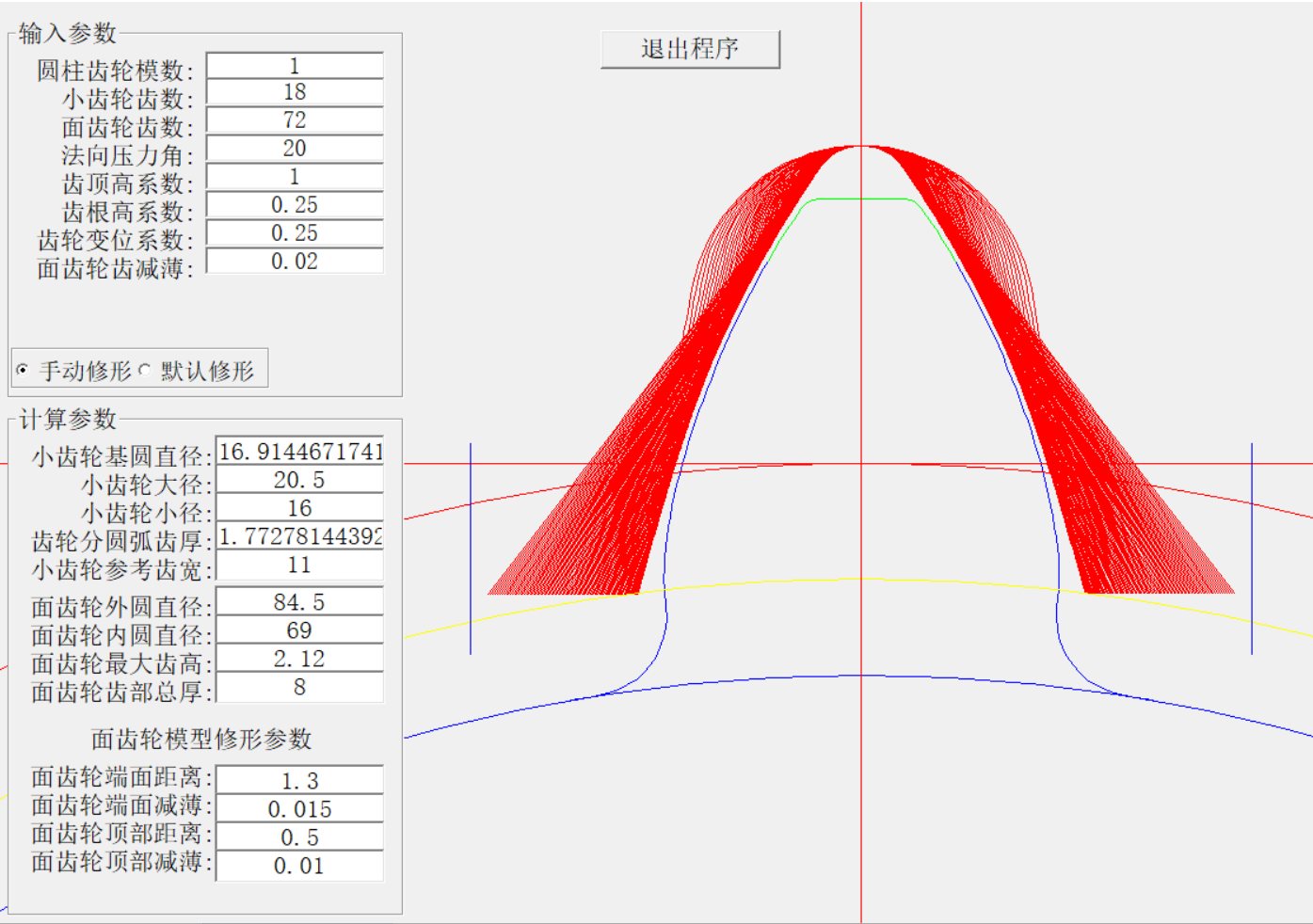

计算界面：

hyfjy

面齿轮设计中需要注意的几个问题，
1.面齿轮在正交传动时有一定的传动比限制，通常传动比应该大于2.5，传动比较大的设计，面齿轮的齿形比较容易得到完整的大小外圆，否则大端面顶尖，小端面严重根切是不可避免的。
2.正交时，如果要设计1：1的传动，面齿轮的设计是比较困难的，
3.根据我的体会，如果是面齿轮相对为主动齿轮的升速系统，也可以获得较好的传动
4.当传动比较小时，锥齿轮传动更符合传动性能的要求。
5.小齿轮的齿数通常应该不小于8齿，当齿数较少时，应该有一定的正向径向变位系数。
6.反传动的面齿轮机构最好不要设计，所谓反传动，是指圆柱齿轮的齿数大于面齿轮的齿数，这时，圆柱齿轮不再能进行轴向串动了，面齿轮对圆柱齿轮的轴向移动有严格的限制。


补充内容 (2020-8-21 21:59):
回复：为啥李先生的啮合线做图就不是多截面做图呢，其实我认为就是一回事啊。

tomtithe

向老师前辈们学习！！！

yxcdmxrc

精华帖，学习

18929343671

楼主：圆柱直齿：M0.3 Z13   &  端面齿：M0.3  Z38，能帮忙出个3D模型不。
