AutoCAD绘制齿轮的lisp工具——齿轮工具箱.VLX

胡志勇

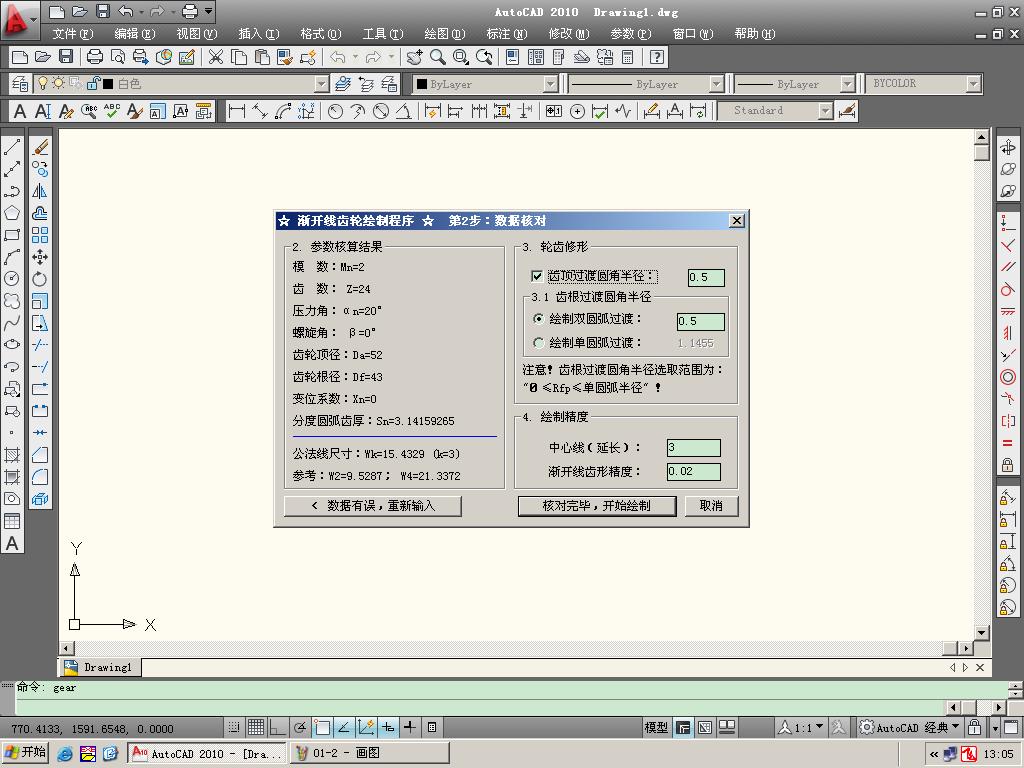

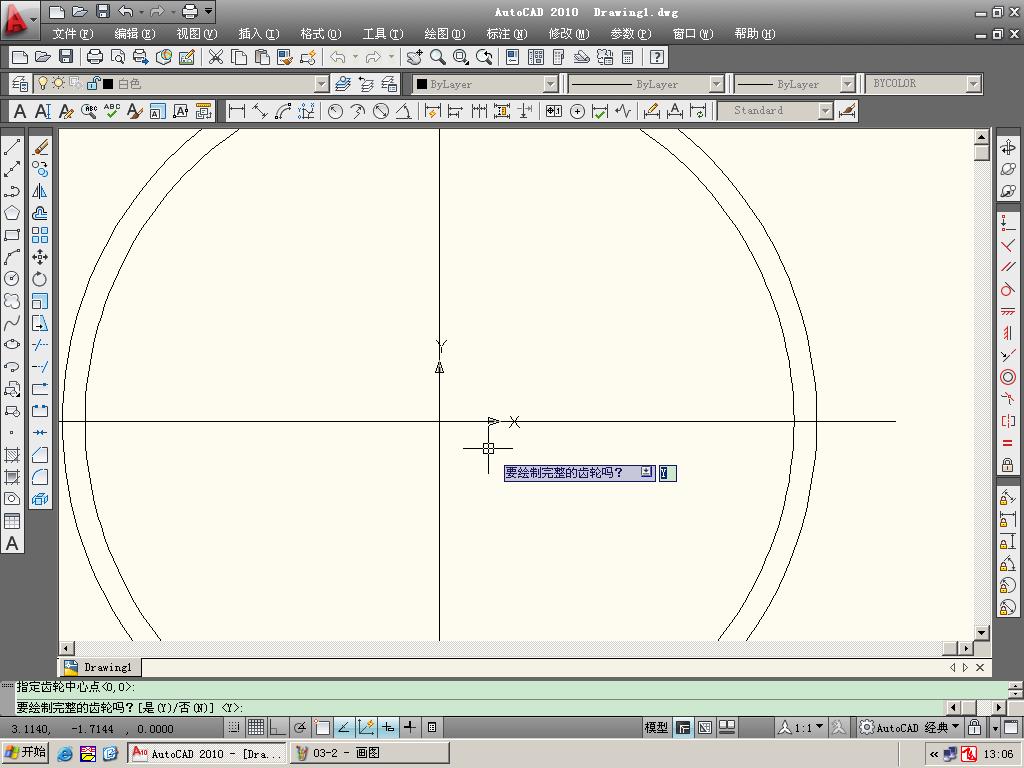

本人用AutoLISP+DCL编制的AutoCAD环境齿轮绘制程序——齿轮工具箱，该程序能根据用户输入的模数Mn、齿数Z、压力角αn、螺旋角β、变位系数Xn/齿厚Sn、根径Df、顶径Da（或齿顶高系数Han*、顶隙系数Cn*和齿顶高减薄系数Δyn）绘制渐开线齿轮，并根据参数计算相关参数以便用户核对，还能根据需要绘制齿顶和齿根处的过渡圆弧、渐开线精度等。
有了它，完全不必再用CAXA齿轮插件画完齿轮再导入AutoCAD了。
附件：
齿轮工具箱.rar (642.51 KB, 下载次数: 4424)

2009-12-24 18:57 上传

点击文件名下载附件

CAXA-1:


CAXA-2:

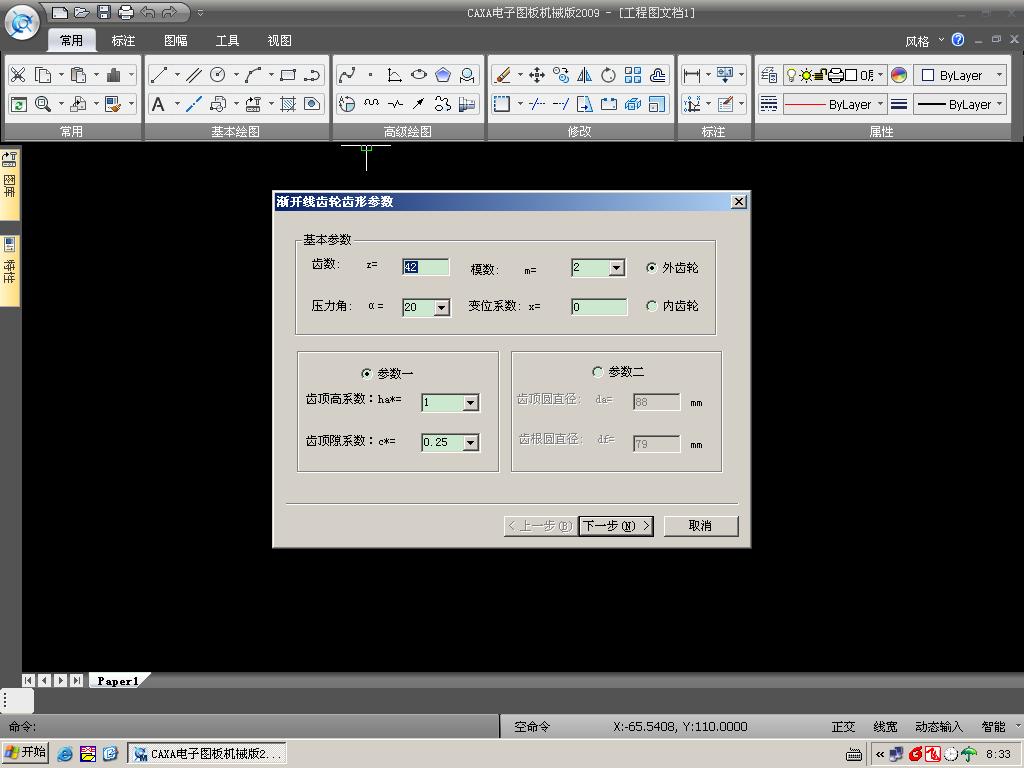

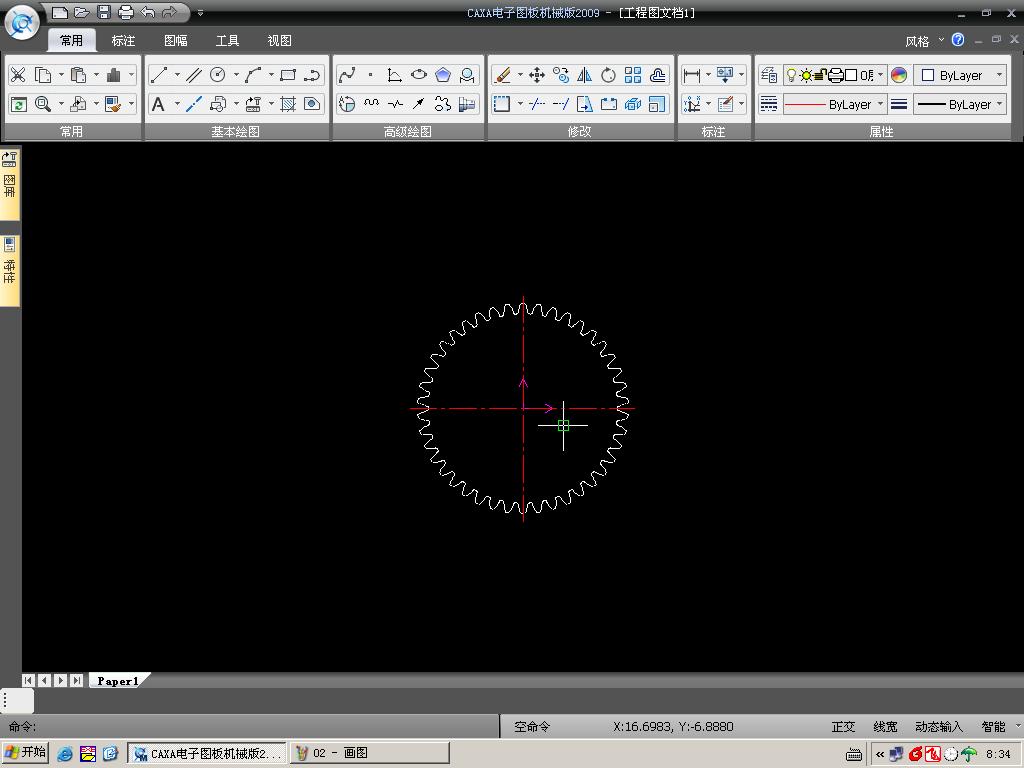

CAXA-3:


CAD-1:


CAD-2:


CAD-3:


CAD-4:


CAD-5:


CAD-about:

spline

用后感觉很好，谢谢胡兄！敢问能否留下你的联系方式？

狼齿

怎样安装？

胡志勇

用后感觉很好，谢谢胡兄！敢问能否留下你的联系方式？
spline 发表于 2009-12-24 19:25


登录/注册后可看大图

在最后一张图中就有我的邮箱。

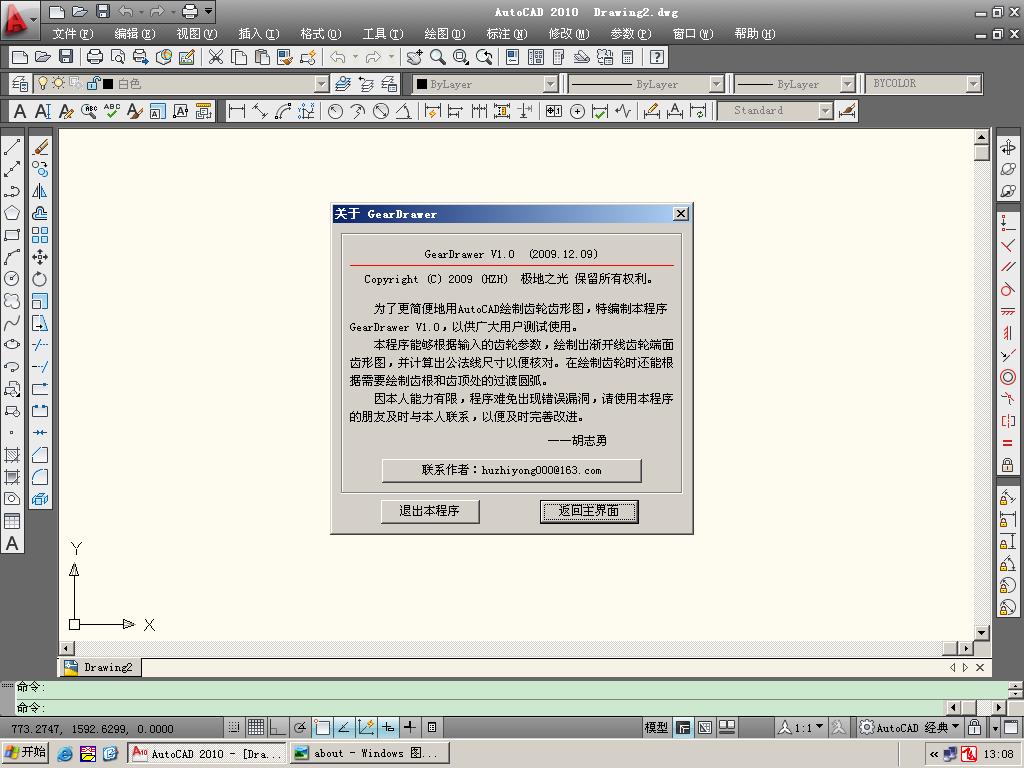

还有，运行后点击“关于本程序”按钮就能看到。

胡志勇

怎样安装？
狼齿 发表于 2009-12-24 19:36


登录/注册后可看大图

其实这只是运行于AutoCAD下的插件而已，最简单的办法就是把.vlx文件拖到AutoCAD窗口中就能运行。

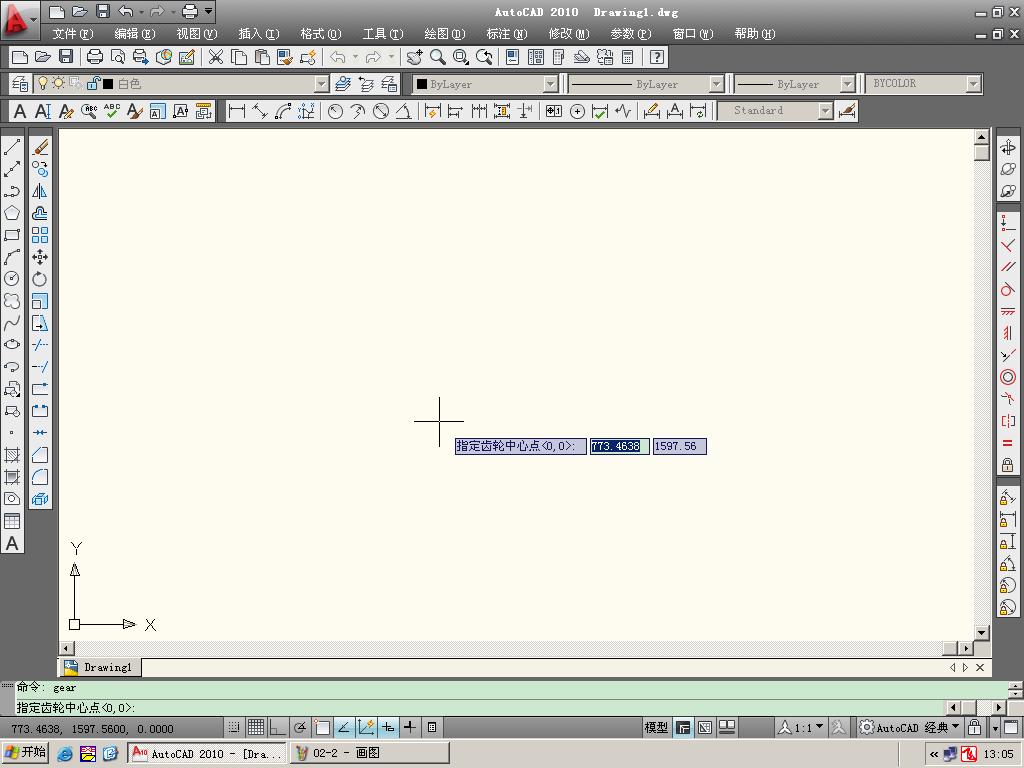

一般的运行办法是：“工具”→“加载应用程序”，选取该.vlx文件，然后根据命令行提示输入命令“gear”即可。
