高度变位齿轮设计时，变位系数的选择原则。

17779007906

高度变位齿轮设计时，变位系数选择原则是；高度变位齿轮，总变位系数为零ξ总＝0，两齿轮的变位系数大小相等，小齿轮为正变位，大齿轮为负变位，即ξ1＝一ξ2.高度变位齿轮，实际中心距等于标准中心距，即Α实＝Α。高度变位齿轮，两个齿轮的分度圆和节圆相切并重合。高度变位齿轮，啮合角等于压力角，即α啮＝α。高度变位齿轮，全齿高与标准齿轮一样即2,25×Μ

woodee

小齿齿数仅12，限定为高度变位似乎不妥吧？
毕竟大于3的滑动率对于精密传动不算最佳。

	Z12		Z42
压 力 角	20°		20°
模    数	1
齿    数	12		42
螺 旋 角	0°		0°
旋    向	直齿轮		直齿轮
齿高系数	1		1
顶隙系数	0.35		0.35
变位系数	0.52100		0.06857
中 心 距	27.55
齿厚系数	1		1
分圆直径	12.0000		42.0000
顶圆直径	14.950		44.050
根圆直径	10.284		39.291

在小轮与原设计基本相同前提下，大轮变位系数没有降到-0.5，而两个轮的滑动率都到了2以下，仅重合度1.35下降了不到0.1。

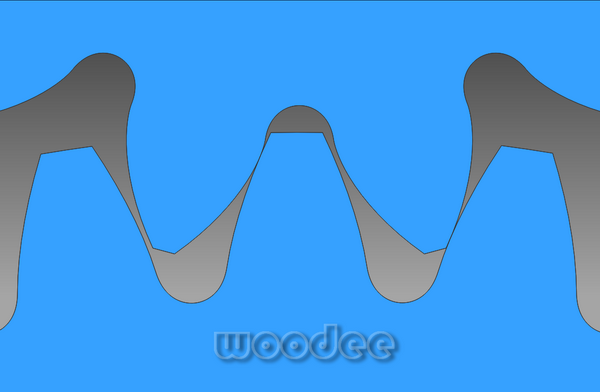

齿形图片：

17779007906

齿轮；齿轮是机械传动中的重要组成部分。齿轮在机械方面广泛的应用。变位齿轮；（⒈）什么叫变位齿轮（⒉）变位齿轮的特点（⒊）变位齿轮在机床中的应用；⒈变位齿轮来配凑中心距⒉用变位必免根切现象⒊变位齿轮提高牙齿的强度与抗磨损能力。⒋利用齿轮的变位修复磨损的旧齿轮。变位齿轮有高度变位齿轮，角度变位齿轮。我在里回复；
高度变位齿轮设计时，变位系数选择原则是；高度变位齿轮，总变位系数为零ξ总＝0，两齿轮的变位系数大小相等，小齿轮为正变位，大齿轮为负变位，即ξ1＝一ξ2.高度变位齿轮，实际中心距等于标准中心距，即Α实＝Α。高度变位齿轮，两个齿轮的分度圆和节圆相切并重合。高度变位齿轮，啮合角等于压力角，即α啮＝α。高度变位齿轮，全齿高与标准齿轮一样即2,25×Μ

olarjuwon

17779007906 发表于 2013-12-15 12:29


登录/注册后可看大图

齿轮；齿轮是机械传动中的重要组成部分。齿轮在机械方面广泛的应用。变位齿轮；（⒈）什么叫变位齿轮（⒉） ...

这位朋友，齿轮手册上都有的哈，大伙都可以去查阅

17779007906

哈哈！olarjuwon朋友你是搂主吗？从帖子回复来看你真的好年轻啊！一一书一一是知识源泉，从上学那天起所有的知识都是从书里学到的，你说的太对了。走进工厂不会看机床说明书怎么启动机床啊！
我在这里回复；
高度变位齿轮设计时，变位系数选择原则是；高度变位齿轮，总变位系数为零ξ总＝0，两齿轮的变位系数大小相等，小齿轮为正变位，大齿轮为负变位，即ξ1＝一ξ2.高度变位齿轮，实际中心距等于标准中心距，即Α实＝Α。高度变位齿轮，两个齿轮的分度圆和节圆相切并重合。高度变位齿轮，啮合角等于压力角，即α啮＝α。高度变位齿轮，全齿高与标准齿轮一样即2,25×Μ。朋友你没看全吧，我回复的都在一一齿轮原理与制造一一北京业余机械学院工人班集体编写。这本书共470页1970年出版，我只用1,15元买了这本书简单易懂，理论的基础是实践，又转过来为实践服务！齿轮；标准齿轮，高度变位，角度变位，有5个区别这要不懂书上没有理论根据，变位系数怎么去选择啊！
齿轮就是圆承受力的大小以模数定出来的，模数是计算齿轮各部尺寸基本参数；传动比λ，中心距。齿轮各部尺寸书上都是公式。如；公法法线测量；跨齿和公法线长就是不同两个测量公式。怎么朋友我回复错了吗？我58年上班至今还在原单位打工，我是维修，制造分厂的铣工，我的工作尽职尽责，技术精益求精，我们加工；斜齿轮，人字轮，大质数，差动挂轮都是操作者自己计算，小数化分数误差在5秒之内。有时还出图。我缺陷是年龄太大了打字慢。

17779007906

求助查阅高手olarjuwon朋友；有一个蜗轮，模数m=2,齿数Ζ=24，蜗杆头数Ζ1，特性系数g=12,螺旋升角λ=4°45′49″，蜗轮蜗杆中心距Α=36。蜗杆 直径太小没有蜗轮铣刀。在手册上，飞刀展成铣蜗轮，求助查阅高手olarjuwon这位朋友查阅后，如何选择刀具，挂轮公式及传动比计算，回复好吗？谢谢!

17779007906

olarjuwon这位朋友求助查阅；在y3180小滚齿机上加工一个大质数齿轮；模数m=3,5，齿数Ζ=109，查阅后，分齿挂轮公式，尾差传动比挂轮公式。及传动比值回复好吗？我是新手谢谢你了！

17779007906

olarjuwon朋友求助在机械切削手册查阅加工伞齿轮；1，求刀号怎么求，2，求偏移量公式，3，求出小端模数的公式等等。谢谢olarjuwon查阅高手！

17779007906

哈哈！olarjuwon朋友；自称查阅高手。怎么？一个月的时间了这么简单的帖子还没回复???

17779007906

哈哈olarjuwon朋友我回复的帖子你看懂了吗？你回复我；这位朋友，齿轮手册上都有的哈，大伙都可以去查阅。哈哈olarjuwon朋友飞刀展成铣蜗轮就是你能查阅，哈哈你也不会实际操作！
