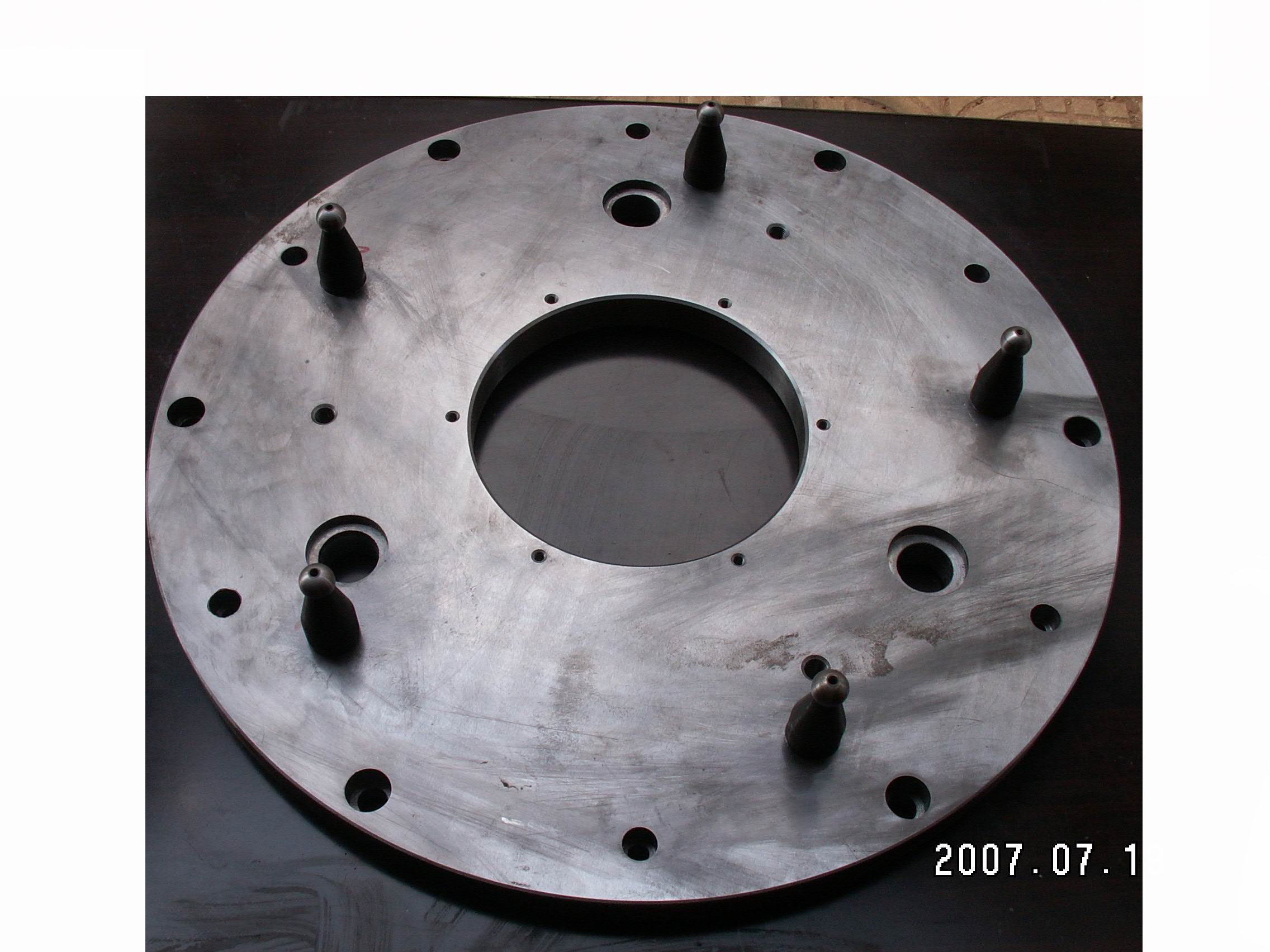

卧式内圆磨床节圆定位磨盆齿内孔夹具照片

罗文

回复  罗文


    夹具安装好后，球的位置度在0.01以内；球的直径差在0.003以内。如果用一个精度很好的 ...
yxz 发表于 2009-10-23 23:13


登录/注册后可看大图

    如上所说，立式磨床效果应该更好。株州汽车齿轮厂以前有业务往来，去过几次，他们生产盆角齿，一般和大家一样用格里森弧齿机，齿轮车间磨盆角齿内孔到没看到过。看过他们的立拉，比我们的卧拉就好多了，也更有效率。

poxiangzi

五个球头是等分的吗？若齿数不是五的倍数呢？
红豆 发表于 2009-10-24 21:57


登录/注册后可看大图

我也想问这个问题，球头数量是怎么确定的呢？有什么规定吗？锥齿轮（包括直齿、弧齿）加工使用的夹具主要是这种球头的吗？

xk476359

专用夹具，调整很困难
思路很好，做个通用的

laowuaofan

用过的。是专用的夹具。产品切换很麻烦。需要把上针那个盘盘全下下来。上产品时在压块没有压紧之前是不能松手的。卧式磨床不是很适用。需要改油路或接空压气。加工油泵也可以。调整3针或5针有点难。而且当针球磨损或变形跟换时就晓得了。太贵。

jingshi

有作直齿的好像是南京，精度需要很高，就是球头的位置，以前做过没有成功。

yxz

回复以上几位：
球头一般是安装五个或六个，太多也没什么意义，太少对变形稍大的齿轮不利。
球头的位置不一定是等分，要根据齿轮的齿数来确定，比如37齿，若安装5个球头，分布角应分别为0，8/360，15/360，22/360，30/360（度）即可。
换产品时，安装球头的定位板要换下来，新装的定位板有找正的基准，找正后即可。也不是很麻烦。
卧式磨床的确存在“上产品时在压块没有压紧之前是不能松手的”。而且还要注意不要让压板压到自己的手。
立式磨床就不存在这个问题。
球头磨损后可只换球头，不必换安装板的。

yxz

回复 9# yuchunjin


    普通圆柱齿轮的夹具过几天我再发一组照片上来，看看是否合适你们。

yxz

另发一张无锡产立式内圆磨床节圆定位磨内孔的夹具照片，因为磨床本身带有压紧机构，夹具就简单得多，只需安装板和球头即可。

poxiangzi

我感觉此种夹具共有3个问题需要解决：

1）用于定位的球的大小怎么计算；影响接触位置；

2）各个球装配到夹具上的位置度，影响定位精度；

3）球的加工保证一致性问题；

其次是调整的便利与否，不知是否讲到了关键点，请教大家。

yxz

回复 19# poxiangzi


    球的直径不用去计算的，拿把卡尺量一下就可以了。在你希望的位置量一下齿槽宽就OK。
    当然制造和安装精度一定要保证。
    其实这种夹具也不是什么新玩艺，很多齿轮厂早就广泛使用了。我们多年前就一直在专业生产这种夹具。早几天我想让更多的人知道这种夹
    具，所以把照片发到网上了。
    多谢关注。
