以下内容复制到计算不求人2013：

尺寸公差查询


基本尺寸:        db=input(1000)
公差字母:        gc=input("h")
精度等级:        pg=input(9)


极限偏差:        pc=size(db gc pg)= 1000( 0/-0.23)

计算，即得到：

speed_long

speed_long 发表于 2013-7-9 20:05


登录/注册后可看大图

以下内容复制到计算不求人2013：

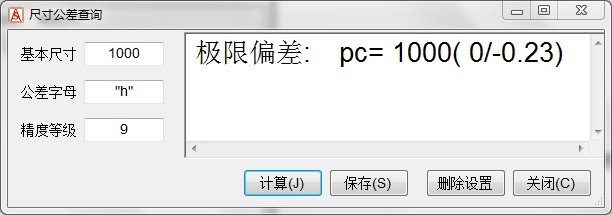

尺寸公差查询

然后，你在上图中，改变输入框中的基本尺寸，公差字母，精度等级，按计算即可查相应尺寸上下偏差。

speed_long

speed_long 发表于 2013-7-9 20:07


登录/注册后可看大图

然后，你在上图中，改变输入框中的基本尺寸，公差字母，精度等级，按计算即可查相应尺寸上下偏差。

尺寸公差窗口界面还可以简化成：

speed_long

speed_long 发表于 2013-7-9 20:18


登录/注册后可看大图

尺寸公差窗口界面还可以简化成：

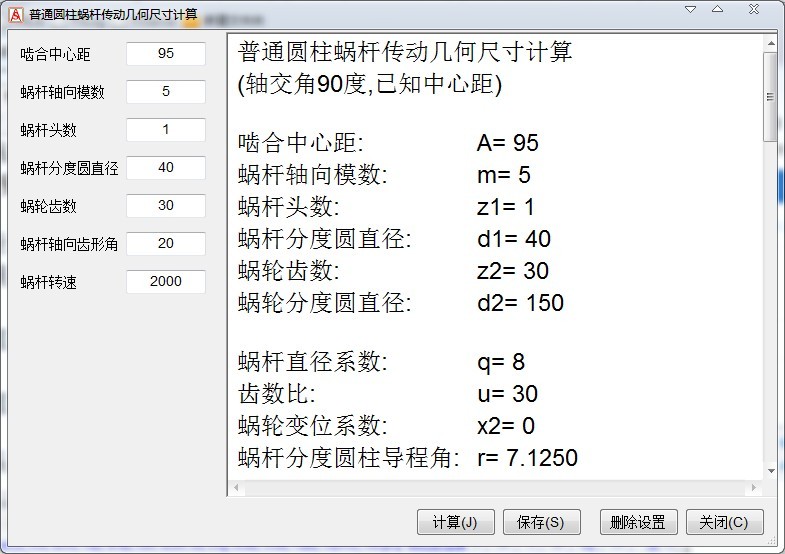

普通圆柱蜗杆传动几何尺寸计算
(轴交角90度,已知中心距)

啮合中心距:                        A=input(95)
蜗杆轴向模数:                m=input(5)
蜗杆头数:                        z1=input(1)
蜗杆分度圆直径:                d1=input(40)
蜗轮齿数:                        z2=input(30)
蜗轮分度圆直径:                d2=m*z2= 150

蜗杆直径系数:                q=d1/m= 8
齿数比:                                u=z2/z1= 30
蜗轮变位系数:                x2=A/m-0.5*(q+z2)= 0
蜗杆分度圆柱导程角:        r=atan(z1/q)= 7.125016

法向模数:                        mn=m*cos(r)= 4.961389

蜗杆轴向齿距:                px1=pi*m= 15.707963
蜗杆螺旋线导程:                pz1=px1*m= 78.539816

蜗杆轴向齿形角:                angle=input(20)
蜗杆节圆直径:                d'1=(q+2*x2)*m= 40

蜗杆节圆柱导程角:        r'=atan(z1/(q+2*x2))= 0.125

渐开线蜗杆:
        基圆柱导程角:        rb=acos(cos(angle)*cos(r))= 21.182185
        基圆直径:                db1=z1*m/tan(rb)= 12.902668
        法向基节:                pbm=pi*m*cos(rb)= 14.646674

蜗杆齿顶高:                        ha1=m= 5
蜗杆齿根高:                        hf1=1.2*m= 6
蜗杆全齿高:                        h1=ha1+hf1= 11
顶隙:                                c1=0.2*m= 1
齿根圆角半径:                pf=0.3*m= 1.5
蜗杆齿顶圆直径:                da1=d1+2*ha1= 50
蜗杆齿根圆直径:                df1=d1-hf1*2= 28
蜗杆齿宽:                        b1=2.5*m*(z2+1)^0.5= 69.597055
蜗杆螺牙分度圆轴向弦齿厚:        sx1_=0.5*m*pi= 7.853982
蜗杆螺牙分度圆示向弦齿厚:        sn1_=0.5*pi*m*cos(r)= 7.793332
蜗杆螺牙法向测齿高度:                hcn1_=m+0.5*sn1_*tan(0.5*asin(sn1_*sin(r)^2/d1))= 5.005840
测棒直径:                        dm=1.67*m= 8.35
蜗杆跨棒距:                        md1=d1-(px1-0.5*pi*m)*cos(r)/tan(angle)+dm*(1/sin(angle)+1)= 51.351762

蜗轮分度圆螺旋角:        B2=r'= 0.125
蜗轮中圆螺旋角:                Bm2=r= 7.125016
蜗轮分度圆直径:                d2=m*z2= 150
蜗轮中圆直径:                dm2=d2+2*m*x2= 150
蜗轮齿顶高:                        ha2=(1+x2)*m= 5
蜗轮齿根高:                        hf2=(1.2-x2)*m= 6

蜗轮全齿高:                        h2=ha2+hf2= 11
蜗轮齿顶圆直径:                da2=d2+ha2*2= 160
蜗轮齿根圆直径:                df2=d2-2*hf2= 138
蜗轮外圆直径:                de2=da2+m= 165
蜗轮齿宽:                        b2=2*m*(0.5+(q+1)^0.5)= 35
蜗轮齿宽包角:                xita=2*asin(b2/d1)= 122.089951
蜗轮喉圆半径:                rg2=A-0.5*da2= 15
                                        db2=d2*cos(angle)= 140.953893
端面重合度:                        ea=(0.5*(da2^2-db2^2)^0.5+m*(1-x2)/sin(angle)-0.5*d2*sin(angle))/(pi*m*cos(angle))= 1.817161
蜗杆转速:                        n1=input(2000)
分度圆处滑动速度:        vs=pi*d1*n1/(6*10000*cos(r))= 4.221388
