关于齿轮计算软件的编写--滚刀在第20楼(可免费下载)在127楼

fawcgzmg

hj611512你算的数值很准确，能不能把你归纳的公式和交点的计算的方法也发挥一下“国际主义无私奉献精神”共享一下呢？而不是只看别人的，从不把自己的东西写出来呢？

刀疤五

在JXCAD中有的，标题是关于渐开线起始圆，但沉下去了，“马龙辉 赵延玲 北京齿轮总厂 谁有啊！网上找了半天也没有”，就是它了。
http://www.jxcad.com.cn/read.php?tid-913612-fpage-10.html

fawcgzmg

以前只看过近似计算的方法

刀疤五

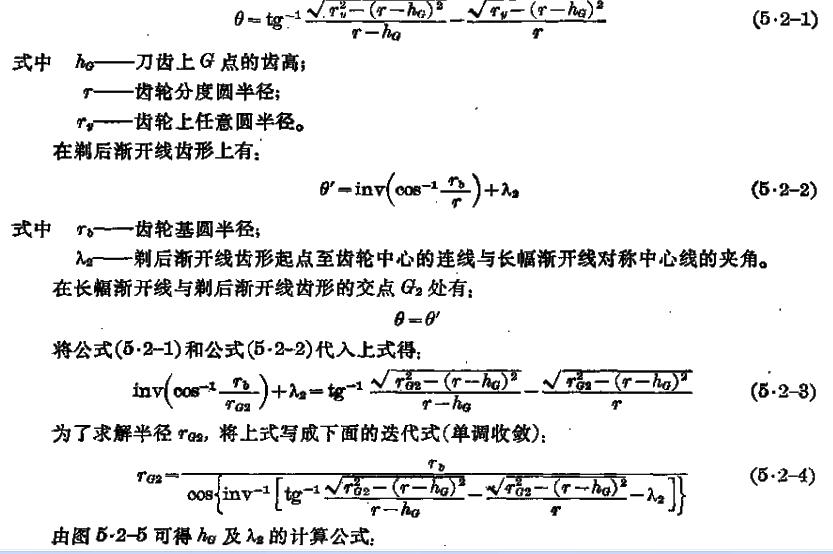

这篇文意计算交点的方法很有参考价值，而有也说了分另求齿顶圆角R，非造型线，齿形线各自生成的共额曲线，
对于斜齿轮来说，只要把滚刀变为工件的端面上的参数即可，唯一区别是齿顶R是一椭圆了，但椭圆方程是有现成公式的。

fawcgzmg

这篇我还真看过，但没有认真研究，请问你也是这样做的吗？我觉得你应该是写出过渡曲线的方程和渐开线的方程，然后用迭代的方法求交点的，那篇论文写的用展成的方法计算齿厚，当齿厚差△=0或小于0就是期望的点，但感觉不好实现

woodee

大家说的差不多都对。
我的确是用UG画出曲线，不过没用剪切，而是适当手动调整渐开线起始点的大小，来控制渐开线与过渡线只有一个交点。
此处的求解，不知大家有没有好的办法，能够自动判断计算？

woodee

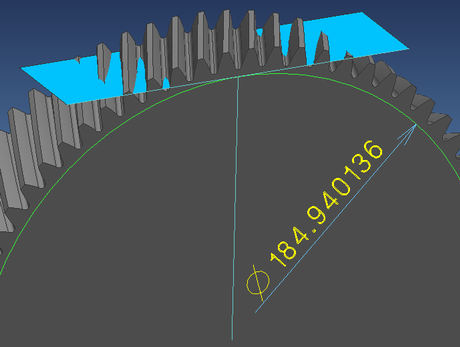

对了，fawcgzmg，关于公法线跨齿数，W(6)倒是可以计算用，但实际无法测量，如下图示：


为什么SU要这么取呢？

logxing

对了，fawcgzmg，关于公法线跨齿数，W(6)倒是可以计算用，但实际无法测量，如下图示：


为什么SU要这么 ...
woodee 发表于 2009-11-1 16:20


登录/注册后可看大图

su不管这个，齿轮数据都是用户提供的。

刀疤五

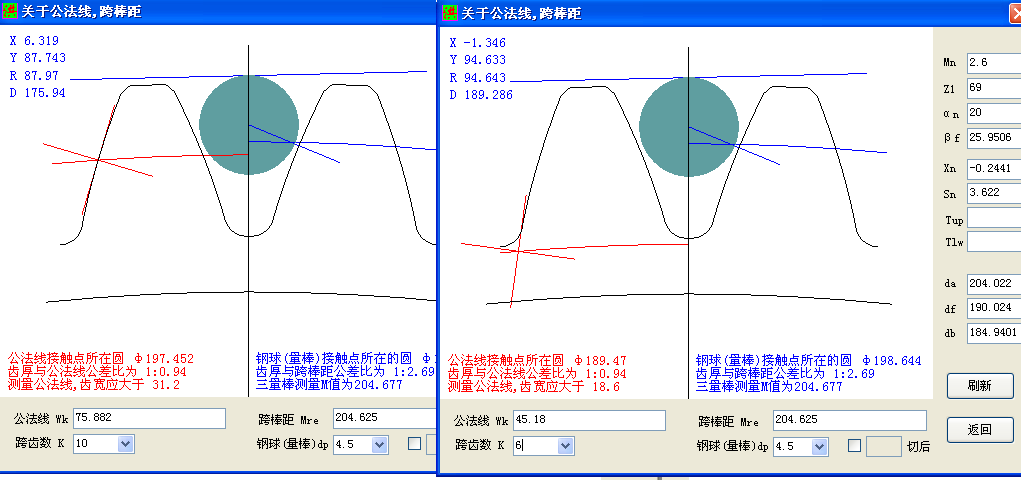

正确的跨齿数应是10,主要是看切点所在位置,如是跨6齿,则切点已落在根圆下了.见图片:

fawcgzmg

这个齿轮参数只是一个单位的数据，供SU来设计刀具（包括齿顶圆等其他参数），没有实际的测量意义，这样确实无法测量，但同时参数还包括齿厚和跨棒距。我手中有很多SU的图纸，还有SU绘制的齿根和齿顶的祥图，自己也没完全看懂，大家有确切的推导出的公式和交点的计算方法，可以验证一下，如果只是验证自己编制的软件就没有什么意思了，重要的是大家研究的结果，我也想整理一下自己的一些想法。
