自编GB、JIS、DIN、ANS、SEA、BS 花键计算程序（修正后）

zourxy · 发表于 2013-6-3 11:12

谢谢分享！

mailtomfk · 发表于 2013-5-23 20:47

YJXOL 发表于 2013-5-23 19:18

登录/注册后可看大图

修正尺寸公差错误！

楼主的资料是从哪来的//

YJXOL · 发表于 2013-5-23 19:18

修正尺寸公差错误！

渐开线花键2013.5.22.2325.rar (94.99 KB, 下载次数: 93)

YJXOL · 发表于 2013-5-22 23:38

mailtomfk 发表于 2013-5-22 18:30

登录/注册后可看大图

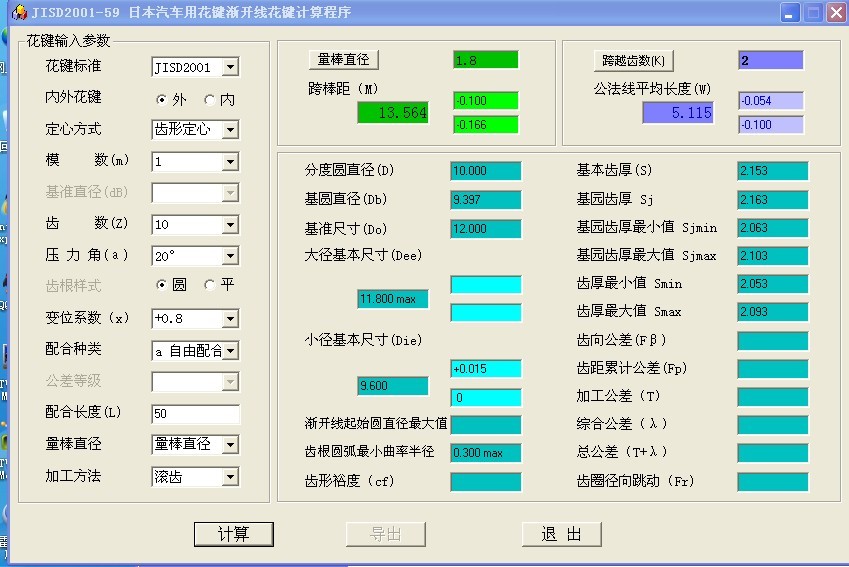

JIS D 2001 m1*NT10 a级配合跨齿厚应该是2T=5.115-0.053/-0.1，C级配合跨齿厚应该是2T=5.115+0.027/-0.00 ...

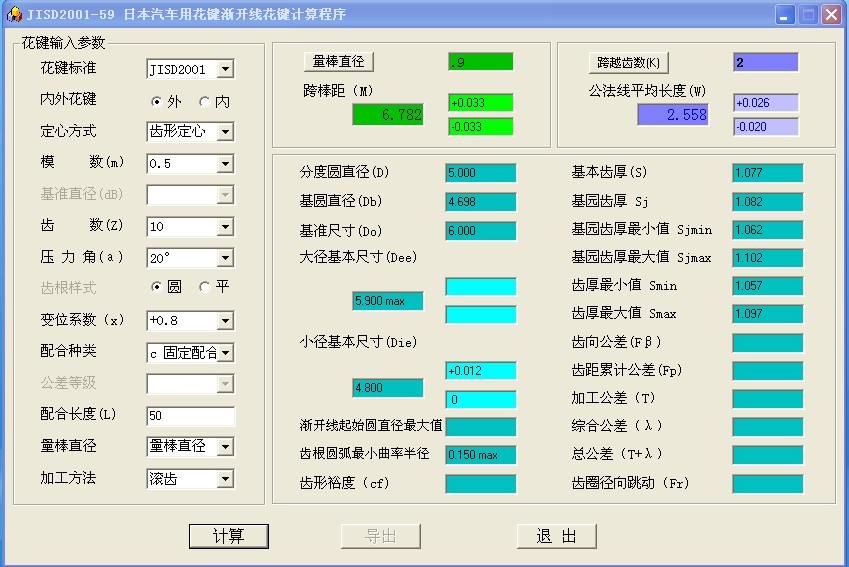

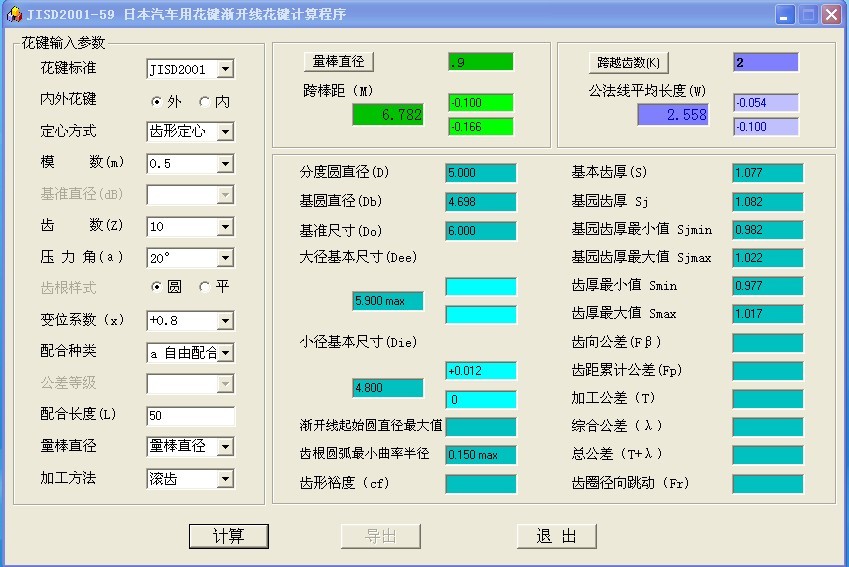

a级的齿厚是对的，c级的齿厚公差应为+0.026/+0.02

syp24738839 · 发表于 2013-5-22 20:08

YJXOL 发表于 2013-5-22 13:01

登录/注册后可看大图

收到！已修正。

1、修正DIN5480标准中的M值公差错误。

楼主：请问一下你，你有关于美标的相关资料嘛？我不知美标的配合，公差怎么选择。如有，能否分享一下。谢谢楼主

mailtomfk · 发表于 2013-5-22 18:30

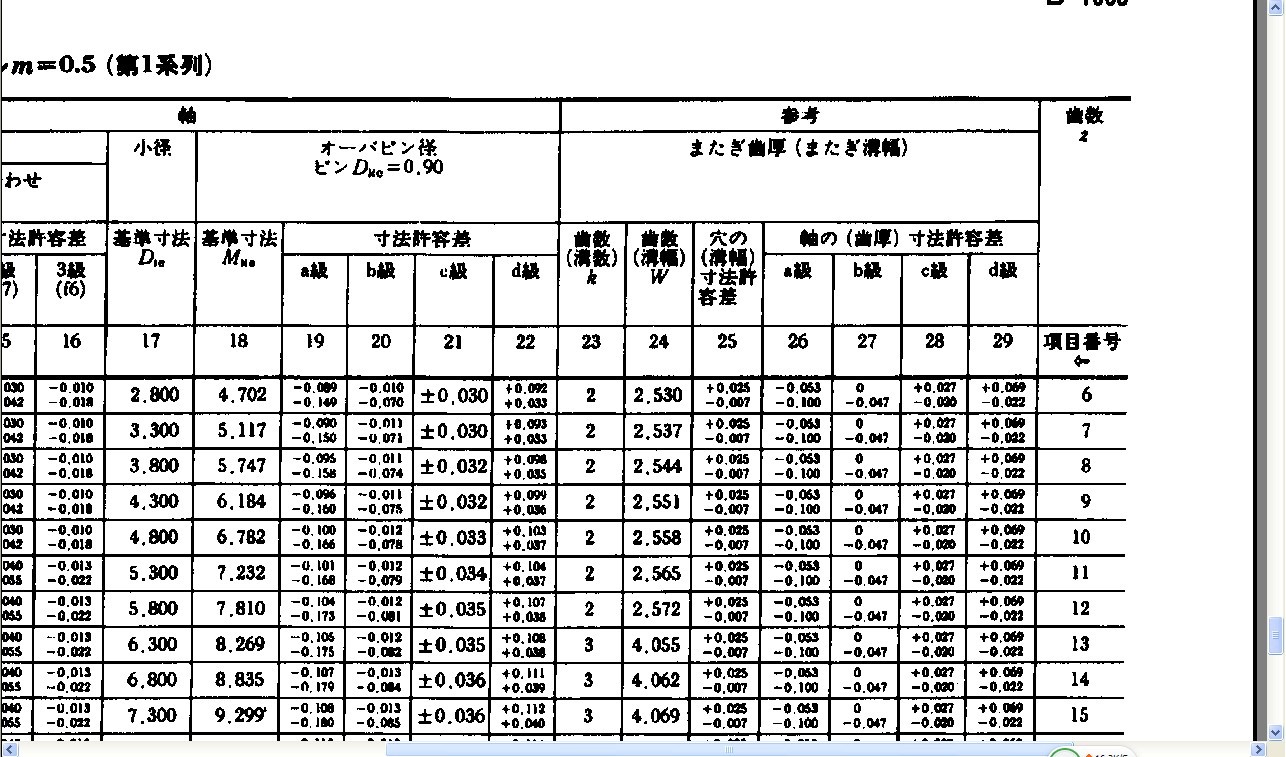

JIS D 2001 m1*NT10 a级配合跨齿厚应该是2T=5.115-0.053/-0.1，C级配合跨齿厚应该是2T=5.115+0.027/-0.002

YJXOL · 发表于 2013-5-22 13:01

本帖最后由 YJXOL 于 2013-5-22 13:37 编辑

syp24738839 发表于 2013-5-22 08:46

登录/注册后可看大图

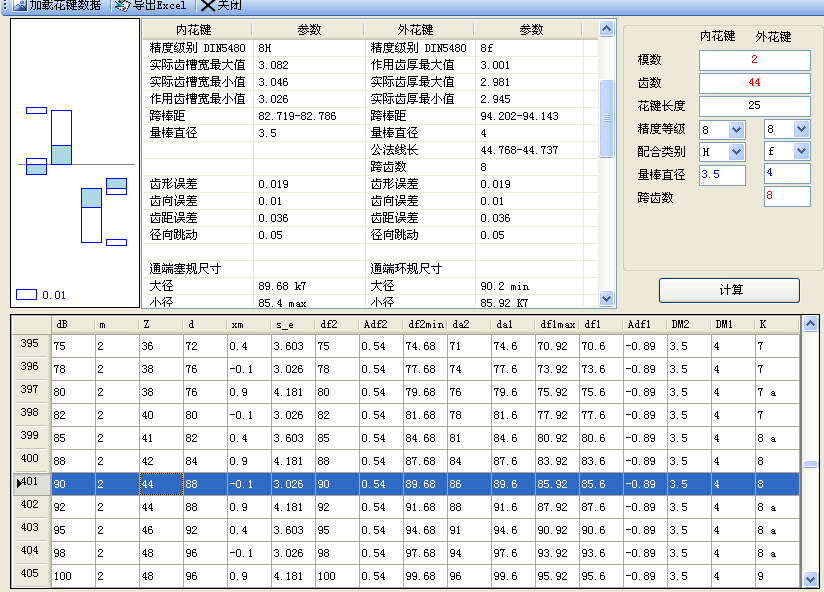

楼主：我数了一个DIN5480 N90x2x30x44-8H的参数值，经过进一步的验算M值的上、下差与实际齿槽宽的最大/最小 ...

收到！已修正。

1、修正DIN5480标准中的M值公差错误。
2、修正DIN5480标准中的量棒初选值过大错误。

渐开线花键2013.5.22.1220.rar (95.21 KB, 下载次数: 97)

YJXOL · 发表于 2013-5-22 12:54

syp24738839 发表于 2013-5-21 23:27

登录/注册后可看大图

谢谢楼主。我验算了一下，这已更改好。
楼主，请问一下，你是否有关于行星齿轮的设计程序？能否分享？谢 ...

不好意思，没有这方面的资料！

syp24738839 · 发表于 2013-5-22 11:14

刀疤五发表于 2013-5-22 10:42

登录/注册后可看大图

我也验证了一下,是不对的,还需修正.见下图.

修正后，请再次分享。谢谢

刀疤五 · 发表于 2013-5-22 10:42

syp24738839 发表于 2013-5-22 08:46

登录/注册后可看大图

楼主：我数了一个DIN5480 N90x2x30x44-8H的参数值，经过进一步的验算M值的上、下差与实际齿槽宽的最大/最小 ...

我也验证了一下,是不对的,还需修正.见下图.
