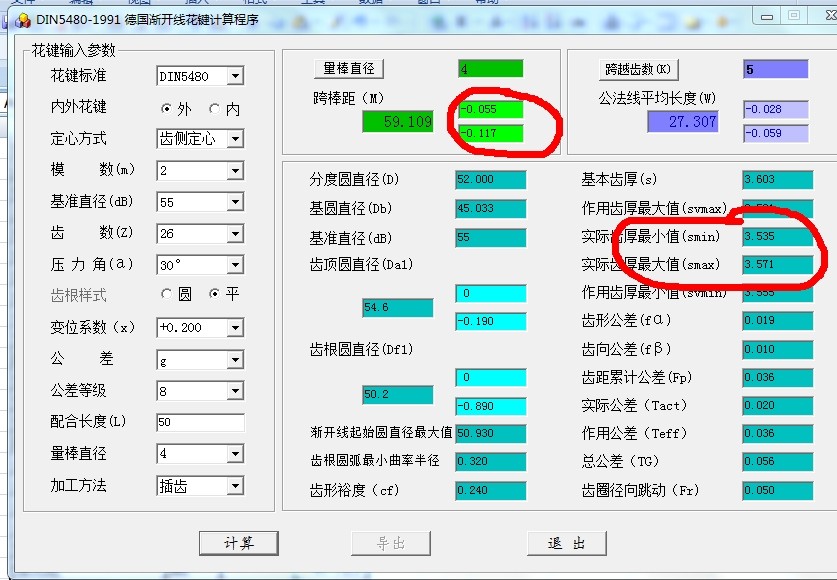

自编GB、JIS、DIN、ANS、SEA、BS 花键计算程序（修正后）

YJXOL · 发表于 2016-2-2 10:27

2015/12/14
1、增加四组挂轮计算。
2015/12/12
1、修正状态栏中花键标注错误。
2015/12/10
1、修正DIN5480，当模数为1和1.25时，基准直径和齿数的错误。
2、修正DIN5480，第一、二个基准直径不显示问题。
2015/11/29
1、修正DIN5482 变位系数输入错误。 ---感谢 wezdah
2、修正任意量棒直径时，外花键按内花键计算错误。
2015/11/24
1、优化程序。
2015/10/23
1、修改反渐开线函数，在输入文本框单击右键输入度分秒。
2、花键测绘-->增加齿厚、跨棒距、公法线三者之间的转换模块。
3、优化状态栏，单击更改计算精度，单击更改修改公制/英制。

新版本 V6.1.15
http://pan.baidu.com/s/1kUfFn99

yongfuliu · 发表于 2016-1-13 21:00

谢谢楼主分享，谢谢！

lionlion · 发表于 2016-1-10 16:06

5482 错误的结果

cxw770 · 发表于 2016-1-9 16:54

感觉还是可以参考使用的。

abcd890327 · 发表于 2016-1-8 11:40

支持一下啊。。。。。。

wado50 · 发表于 2015-6-8 17:28

非常感谢分享，楼主威武！

时间轴 · 发表于 2015-5-28 08:42

谢谢分享！

wtony · 发表于 2015-4-26 17:16

内花键计算关注比较少

wanyong0004 · 发表于 2014-10-20 11:24

我验证了一下几个参数不是令人欣喜，倒是担忧，不行，例如模数0.75，压力角30°，齿数24，节圆径18，量棒1.35，夹梢径20.637 0/-0.08，转位系数+0.5，大径19.35，小径17.7，根本验证不了。其实根本就没有此类标准。当然还是要鼓励下版主的用心了。说实在的，要想凑齐所有的标准资料，也是挺难的。

hydzp · 发表于 2014-9-12 11:26

谢谢分享，谢谢
