自编GB、JIS、DIN、ANS、SEA、BS 花键计算程序（修正后）

syp24738839

YJXOL 发表于 2013-5-22 13:01


登录/注册后可看大图

收到！已修正。

1、修正DIN5480标准中的M值公差错误。

楼主：请问一下你，你有关于美标的相关资料嘛？我不知美标的配合，公差怎么选择。如有，能否分享一下。谢谢楼主

mailtomfk

JIS D 2001 m1*NT10  a级配合 跨齿厚应该是2T=5.115-0.053/-0.1，C级配合跨齿厚应该是2T=5.115+0.027/-0.002

YJXOL

syp24738839 发表于 2013-5-22 08:46


登录/注册后可看大图

楼主：我数了一个DIN5480 N90x2x30x44-8H的参数值，经过进一步的验算M值的上、下差与实际齿槽宽的最大/最小 ...

收到！已修正。

1、修正DIN5480标准中的M值公差错误。
2、修正DIN5480标准中的量棒初选值过大错误。


渐开线花键2013.5.22.1220.rar (95.21 KB, 下载次数: 99)

2013-5-22 13:35 上传

点击文件名下载附件

YJXOL

syp24738839 发表于 2013-5-21 23:27


登录/注册后可看大图

谢谢楼主。我验算了一下，这已更改好。
楼主，请问一下，你是否有关于行星齿轮的设计程序？能否分享？谢 ...

不好意思，没有这方面的资料！

syp24738839

刀疤五 发表于 2013-5-22 10:42


登录/注册后可看大图

我也验证了一下,是不对的,还需修正.见下图.

修正后，请再次分享。谢谢

刀疤五

syp24738839 发表于 2013-5-22 08:46


登录/注册后可看大图

楼主：我数了一个DIN5480 N90x2x30x44-8H的参数值，经过进一步的验算M值的上、下差与实际齿槽宽的最大/最小 ...

我也验证了一下,是不对的,还需修正.见下图.

syp24738839

楼主：我数了一个DIN5480 N90x2x30x44-8H的参数值，经过进一步的验算M值的上、下差与实际齿槽宽的最大/最小值是不相对应的。我个人认为是M值的上、下差出错了。楼主，你觉得呢

fuzhihui

syp24738839 发表于 2013-5-22 08:25


登录/注册后可看大图

楼主早上好，请问一下，DIN5482中的齿高变位量等同于变位系数嘛？而在DIN5480中，外花键齿高变位量是X1×M， ...

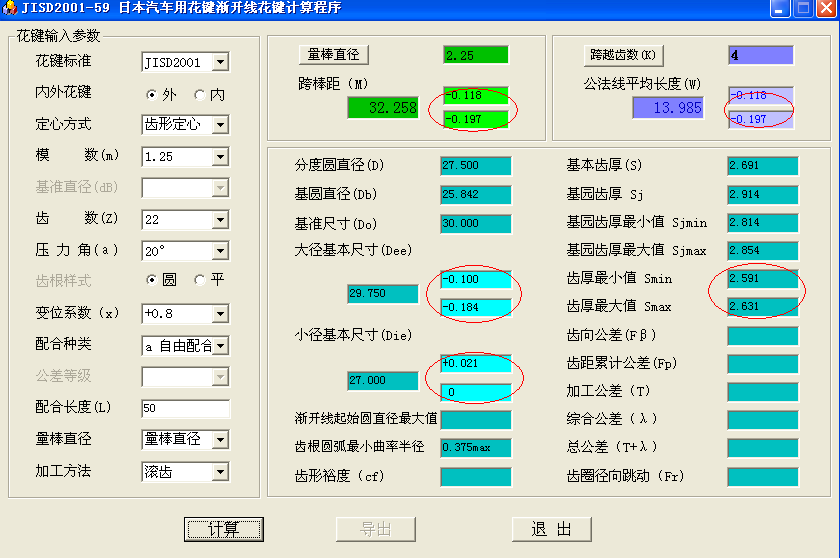

JIS2001内花键怎么是+0.025  公差不是0^-0.25吗。

syp24738839

楼主早上好，请问一下，DIN5482中的齿高变位量等同于变位系数嘛？而在DIN5480中，外花键齿高变位量是X1×M，这之间有什么不同嘛？
DIN5482中，起始圆/终止圆直径怎么算不出来？等待你的回复，谢谢楼主

syp24738839

YJXOL 发表于 2013-5-21 21:52


登录/注册后可看大图

此问题已修复！

谢谢楼主。我验算了一下，这已更改好。
楼主，请问一下，你是否有关于行星齿轮的设计程序？能否分享？谢谢！
