滚齿的时候齿向角度一边好一边不好是什么原因？

wusulan · 发表于 2013-2-19 14:22

您需要登录才可以下载或查看，没有账号？注册

x

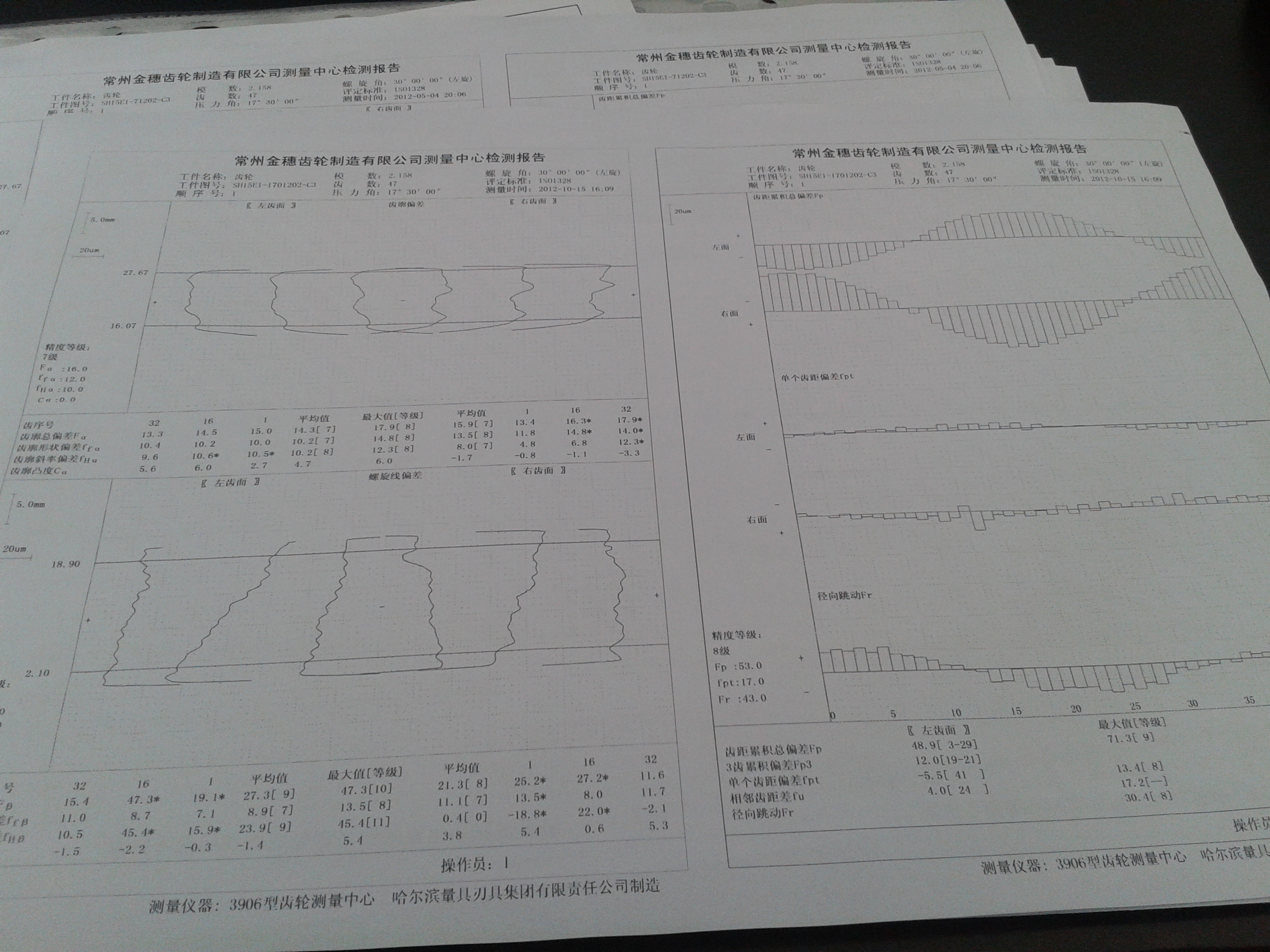

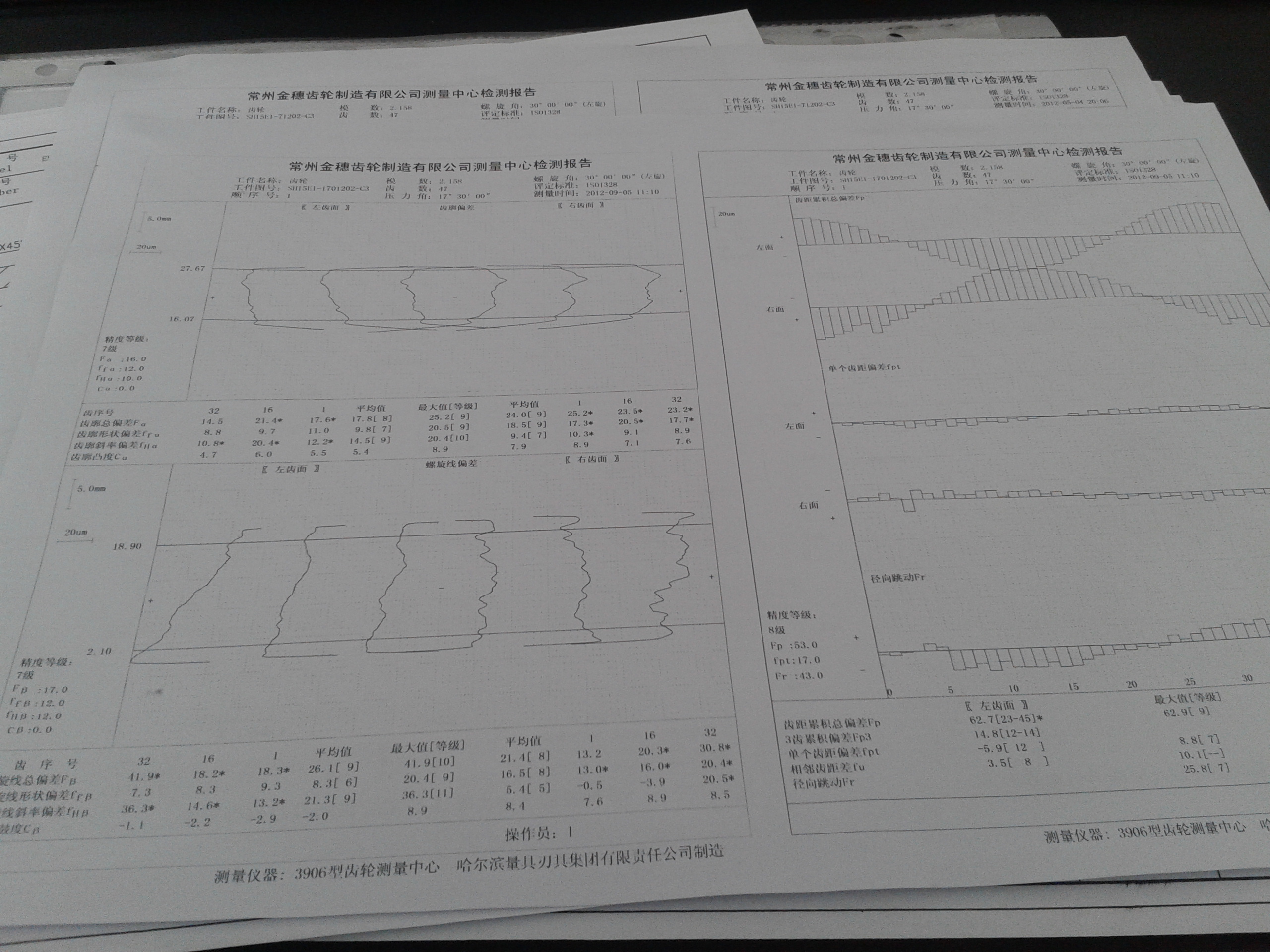

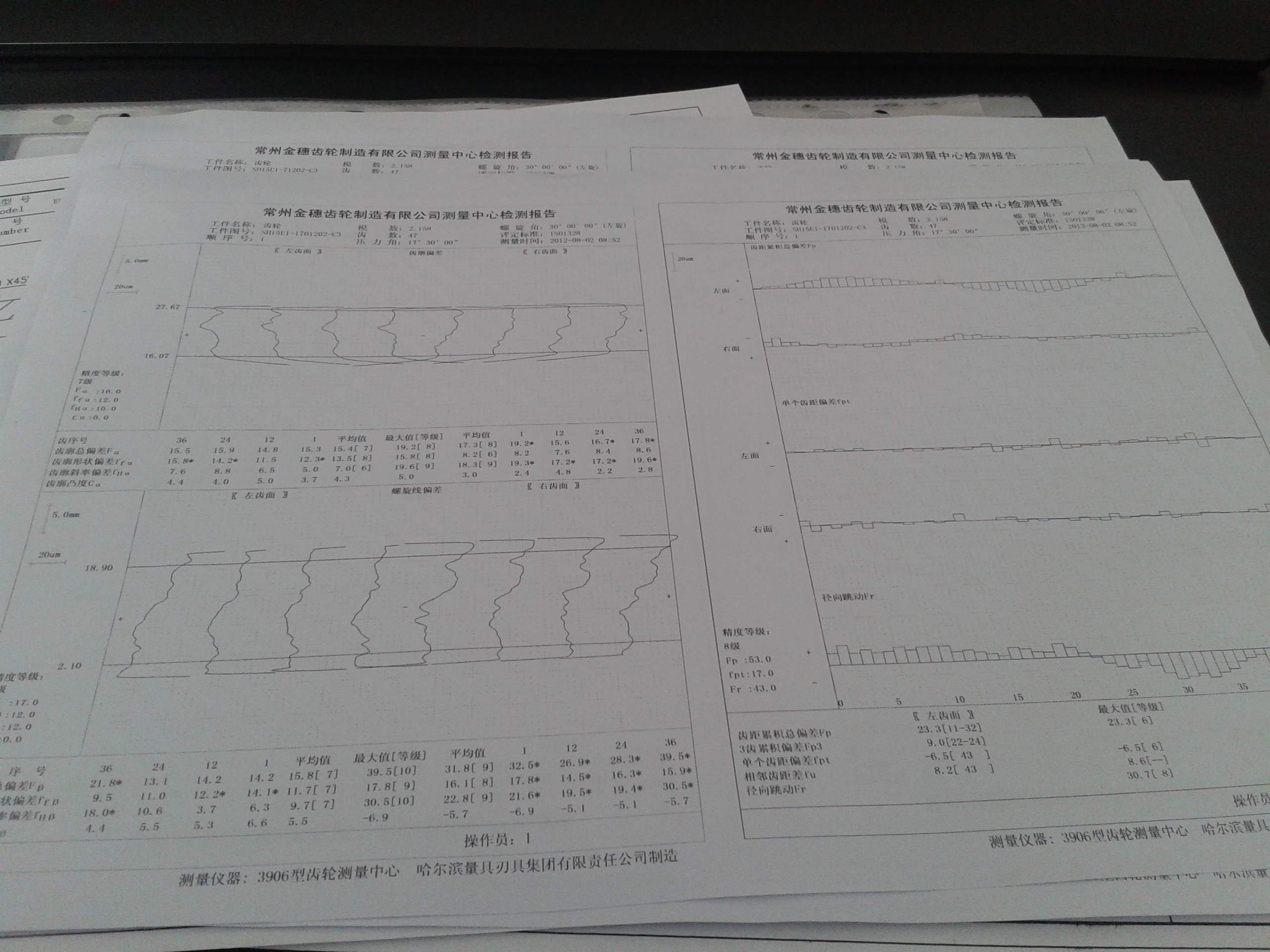

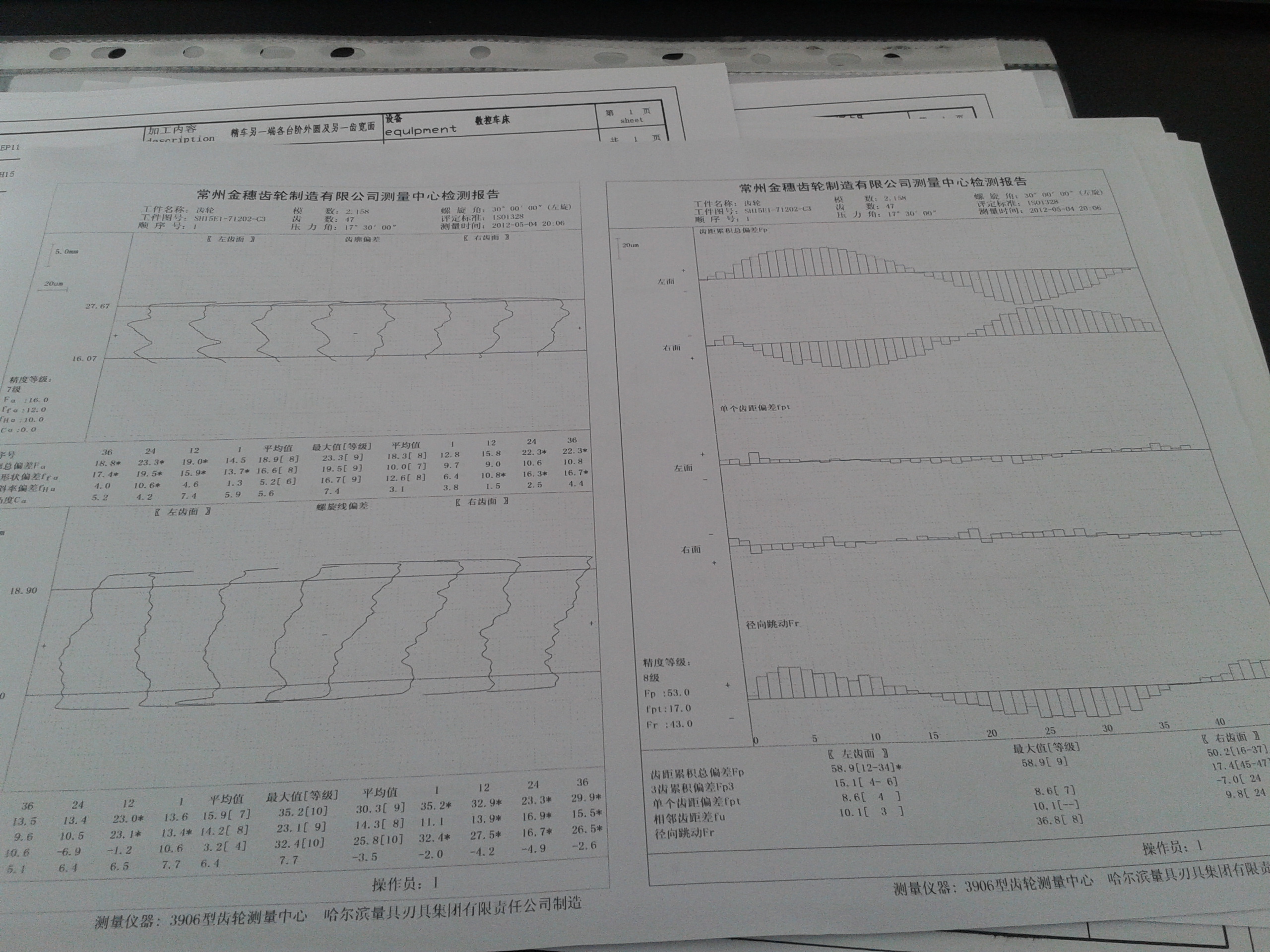

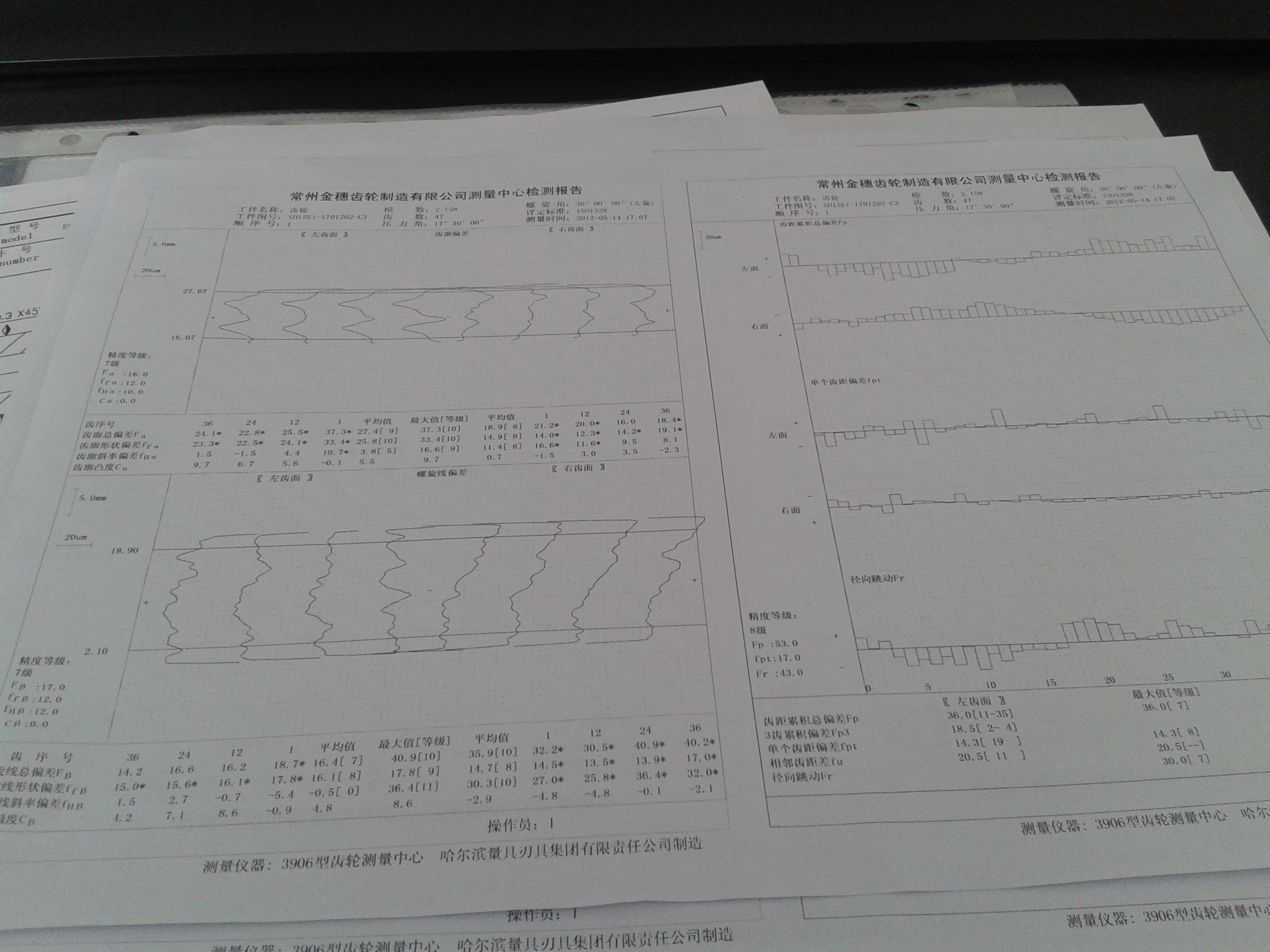

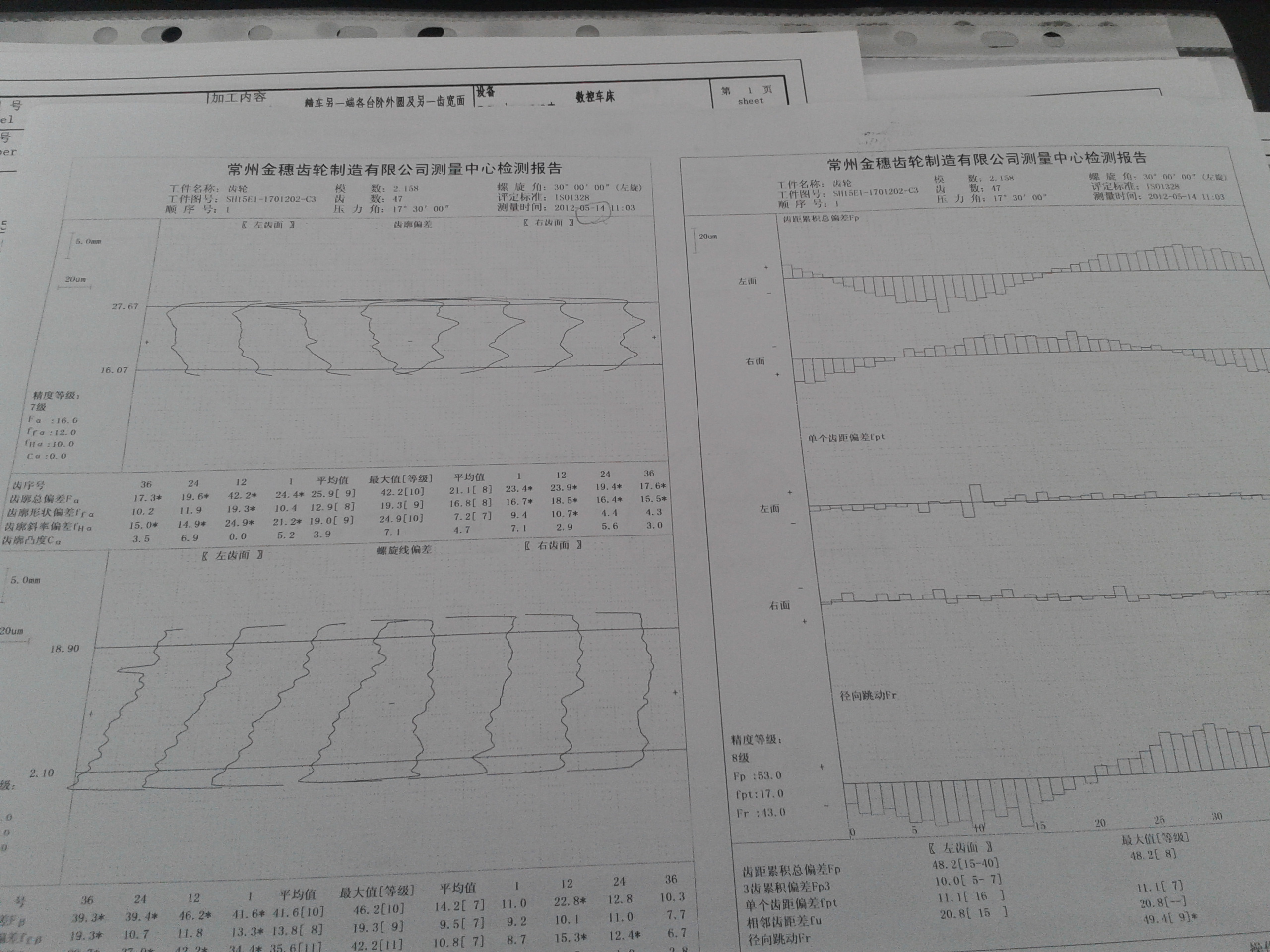

该齿轮是花键孔，采用复合拉刀拉出，滚齿时以平面及圆孔定位，齿数47，模数2.158，左旋30°，压力角17.5°，滚齿后发现有的零件径跳、累积、齿向都是好的，有的零件就较差，见齿形齿向检测图。不知道是什么原因引起的？请教各位！

q364228550 · 发表于 2013-2-19 17:06

应该不是产品本身的质量问题吧？

hesheya · 发表于 2013-2-19 19:13

来学习下，什么设备？

金泰齿轮加工 · 发表于 2013-2-19 21:22

工件有问题，

13455321229 · 发表于 2013-2-19 21:49

大概是齿坯加工时内孔与端面控制的不好，工件上传看看。

变速齿轮 · 发表于 2013-2-20 14:16

可能是滚齿机的工作台蜗轮蜗杆副间隙偏大，需要调整

变速齿轮 · 发表于 2013-2-20 14:42

仔细看了检验单，觉得是花键内孔小径同轴度或检验芯轴精度不够，滚齿夹具与零件定位间隙偏大也有可能

变速齿轮 · 发表于 2013-2-20 14:45

从Fp都是完整的正弦波来看，从夹具和检具找原因吧

机器战士 · 发表于 2013-2-20 19:51

变速齿轮发表于 2013-2-20 14:16

登录/注册后可看大图

可能是滚齿机的工作台蜗轮蜗杆副间隙偏大，需要调整

老大，来复式拉刀不在滚齿机上装。

机器战士 · 发表于 2013-2-20 19:53

可以找找个别产品端面与内孔的垂直度。
