角度齿轮测绘

woodee

zxlxm 发表于 2012-12-15 21:42


登录/注册后可看大图

零件的材料是：AHP10V 粉末冶金材料

得叫您一声：大哥！一个齿顶厚，怎会前后相差近0.6mm？
想让人认真帮你，自己先得认真，否则大家都在浪费时间。

zxlxm

woodee 发表于 2012-12-16 00:05


登录/注册后可看大图

得叫您一声：大哥！一个齿顶厚，怎会前后相差近0.6mm？
想让人认真帮你，自己先得认真，否则大家都在浪 ...

真的不好意思，我单位不能上网，我只能一点一点的拿到家拍下来，让各位大哥帮忙
你现在的 这个数据好像感觉差不多了，能说说吗，我拿来验算一下，然后去测齿形
不知道大哥用的是什么软件，能给我发一个吗

woodee

zxlxm 发表于 2012-12-16 17:29


登录/注册后可看大图

真的不好意思，我单位不能上网，我只能一点一点的拿到家拍下来，让各位大哥帮忙
你现在的 这个数据好像感 ...

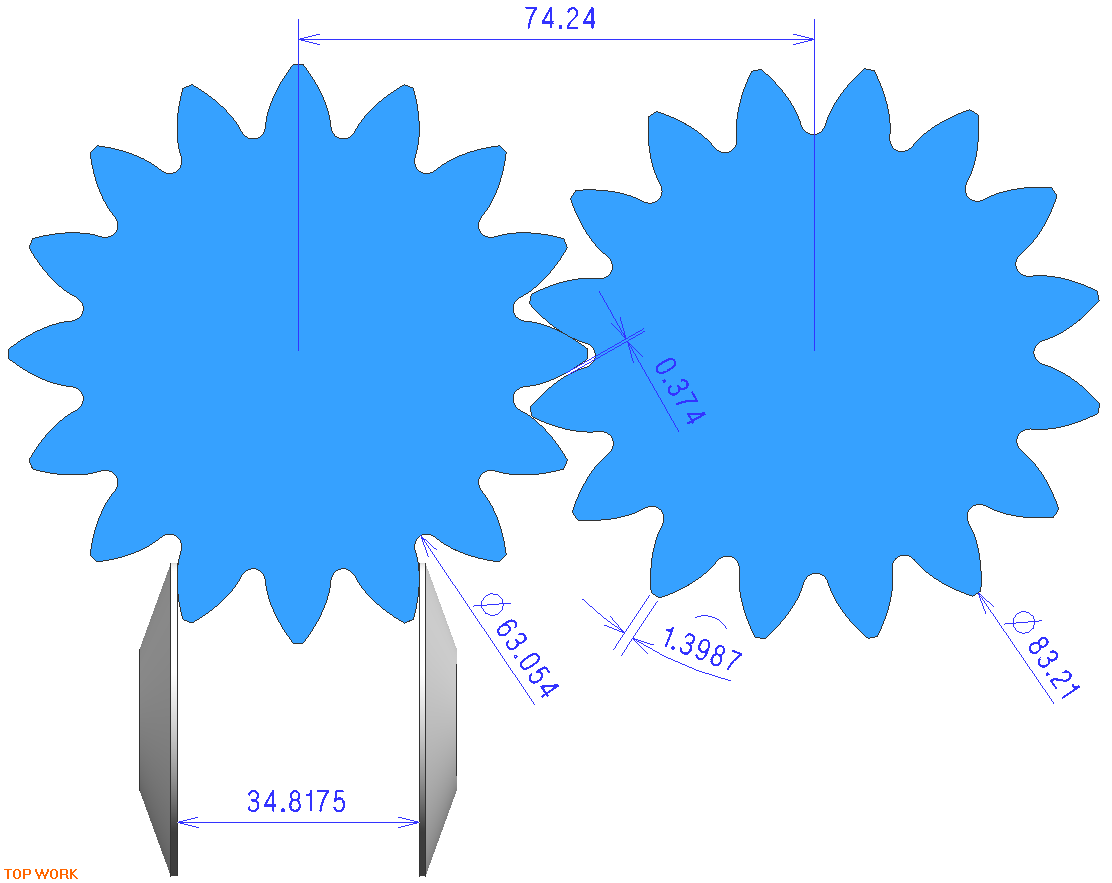

只要你提供的基本数据（中心距、外径、内径、公法线、齿顶厚）无误，都可以准确复原原设计的参数。
您若真做，俺可以提供联系厂家，报价等程序依次进行。
渐开线油泵其实计算不难，难在粉末金属制造工艺的把握。

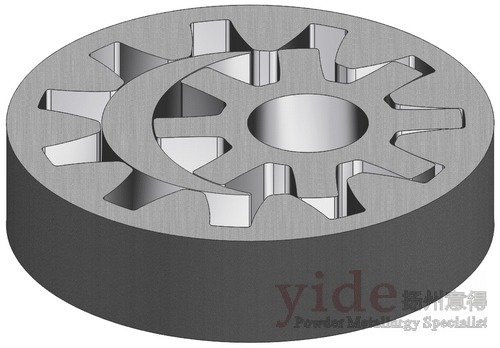

上图内转子摆线油泵才算稍具难度。

俺用通用软件UG，自己编制的文件，参数得由经验多次调试，其他人拿到也用不好的。

zxlxm

能说说你的参数吗，，因为我们有自己的加工单位，插、滚、刨、磨齿设备都有，应该还算先进，所以找别人去做的可能性不大，如果楼上大哥能帮忙，有机会倒是可以请大哥喝酒

zxlxm

能说说你的参数吗，，因为我们有自己的加工单位，插、滚、刨、磨齿设备都有，应该还算先进，所以找别人去做的可能性不大，如果楼上大哥能帮忙，有机会倒是可以请大哥喝酒

zxlxm

能说说你的参数吗，，因为我们有自己的加工单位，插、滚、刨、磨齿设备都有，应该还算先进，所以找别人去做的可能性不大，如果楼上大哥能帮忙，有机会倒是可以请大哥喝酒

zxlxm

woodee 发表于 2012-12-16 17:56


登录/注册后可看大图

只要你提供的基本数据（中心距、外径、内径、公法线、齿顶厚）无误，都可以准确复原原设计的参数。
您若 ...

这位大哥，真的不好意思，自己单位有插、滚、刨、磨齿设备，还算先进，请托别的厂家做的可能性不大，
我自己也是刚入行的新手，大哥要是愿意帮忙，有机会到是可以请大哥喝酒
加大哥你的QQ了，有些原因无法在这说，，，，

woodee

zxlxm 发表于 2012-12-16 22:44


登录/注册后可看大图

这位大哥，真的不好意思，自己单位有插、滚、刨、磨齿设备，还算先进，请托别的厂家做的可能性不大，
我 ...

Mn=4.5
Ap=26°
Xn=0.264066
h*=1.0118
c*=0.1988
rfa=1.4037（全圆滚刀齿顶法向圆R半径）

您描述的那些设备，都是机加的，何以做得出粉末冶金齿轮？
若是做电极，那可是有讲究的，又会牵涉一大堆计算。小心别搞错。
俺很担心，提供了准确参数，做出漏错的结果。

刀疤五

woodee 发表于 2012-12-16 17:56


登录/注册后可看大图

只要你提供的基本数据（中心距、外径、内径、公法线、齿顶厚）无误，都可以准确复原原设计的参数。
您若 ...

图中的内齿,我处能做插齿刀,不过要的数控插齿机上加工.

woodee

刀疤五 发表于 2012-12-17 15:30


登录/注册后可看大图

图中的内齿,我处能做插齿刀,不过要的数控插齿机上加工.

嗯。你的软件做的不错，有关帖子我都看过。
图中内齿是圆弧，插刀共轭齿形应该不难。
若粉末冶金件，做模直接线割即可了。
