角度齿轮测绘

woodee · 发表于 2012-12-15 15:52

本帖最后由 woodee 于 2012-12-15 18:40 编辑

zxlxm 发表于 2012-12-15 01:06

登录/注册后可看大图

今天通过MM齿轮测量机上测量发现，
模数4.5，压力角30，变位系数0.26 压形差很远，，，，改天把齿形图发上 ...

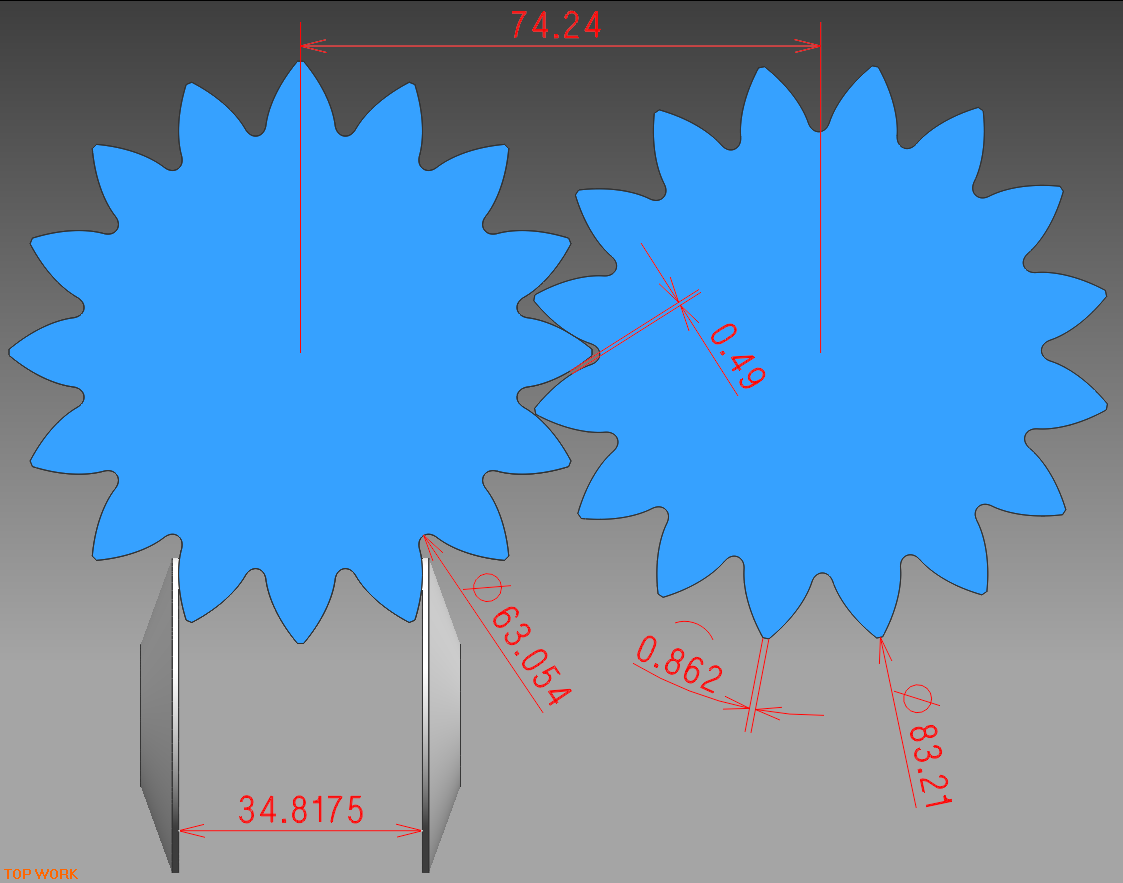

Mn=4.5
Ap=28.5°
Xn=0.261224
h*=1.009
c*=0.189
rfa=1.0204（全圆滚刀齿顶法向圆R半径）

Aq=15.748°（渐开线起始点压力角）
Dq=65.74（渐开线起始点直径）
这已经凑得够精确了。
如果看似还是有根切，那应该是磨齿，先前的挖根滚刀造成的。

若想做粉末金属替代原加工件，可以联系我。

zxlxm · 发表于 2012-12-15 21:31

woodee 发表于 2012-12-15 15:52

登录/注册后可看大图

Mn=4.5
Ap=28.5°
Xn=0.261224

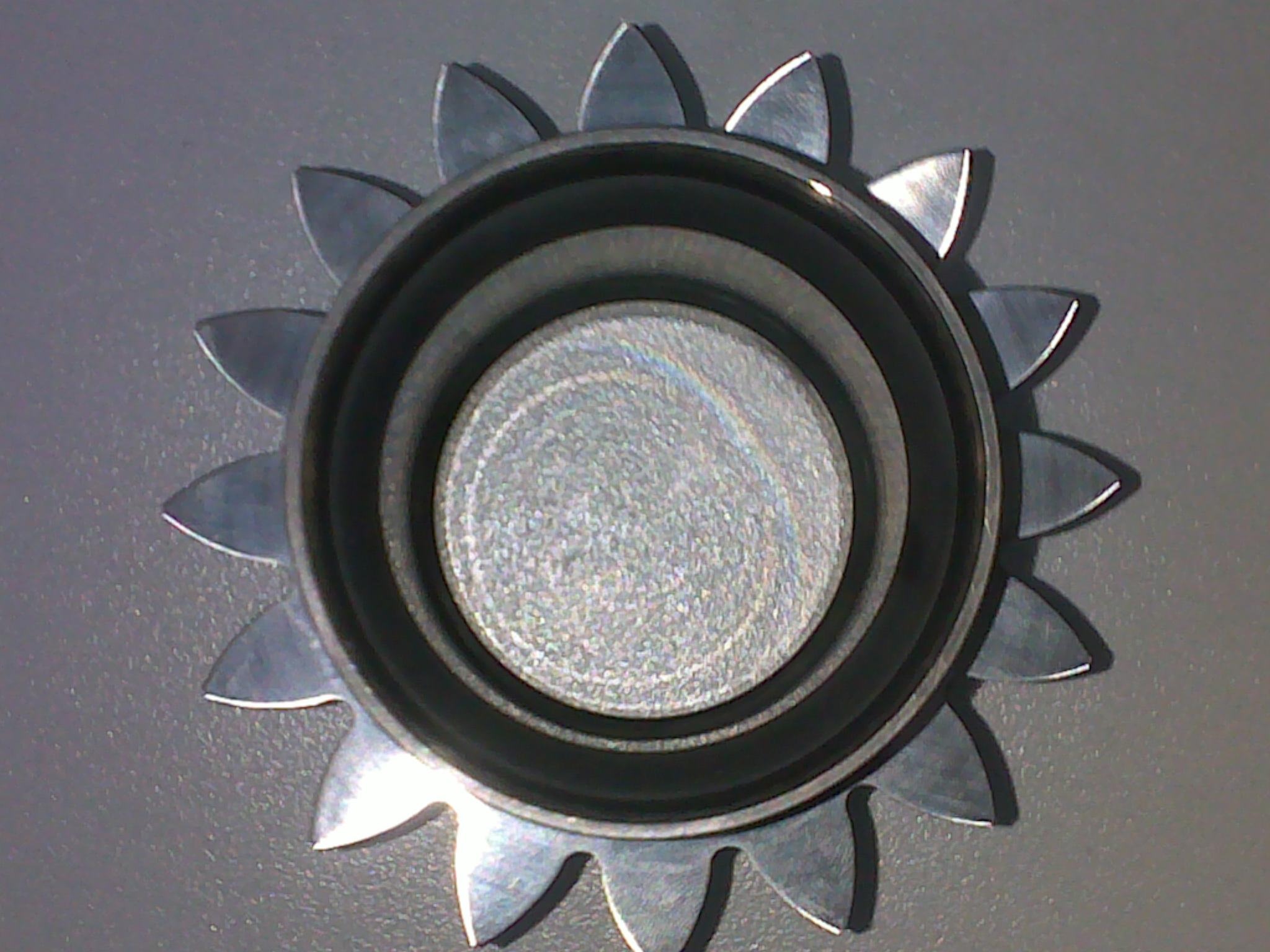

关于齿轮的图片

zxlxm · 发表于 2012-12-15 21:33

zxlxm 发表于 2012-12-15 21:31

登录/注册后可看大图

关于齿轮的图片

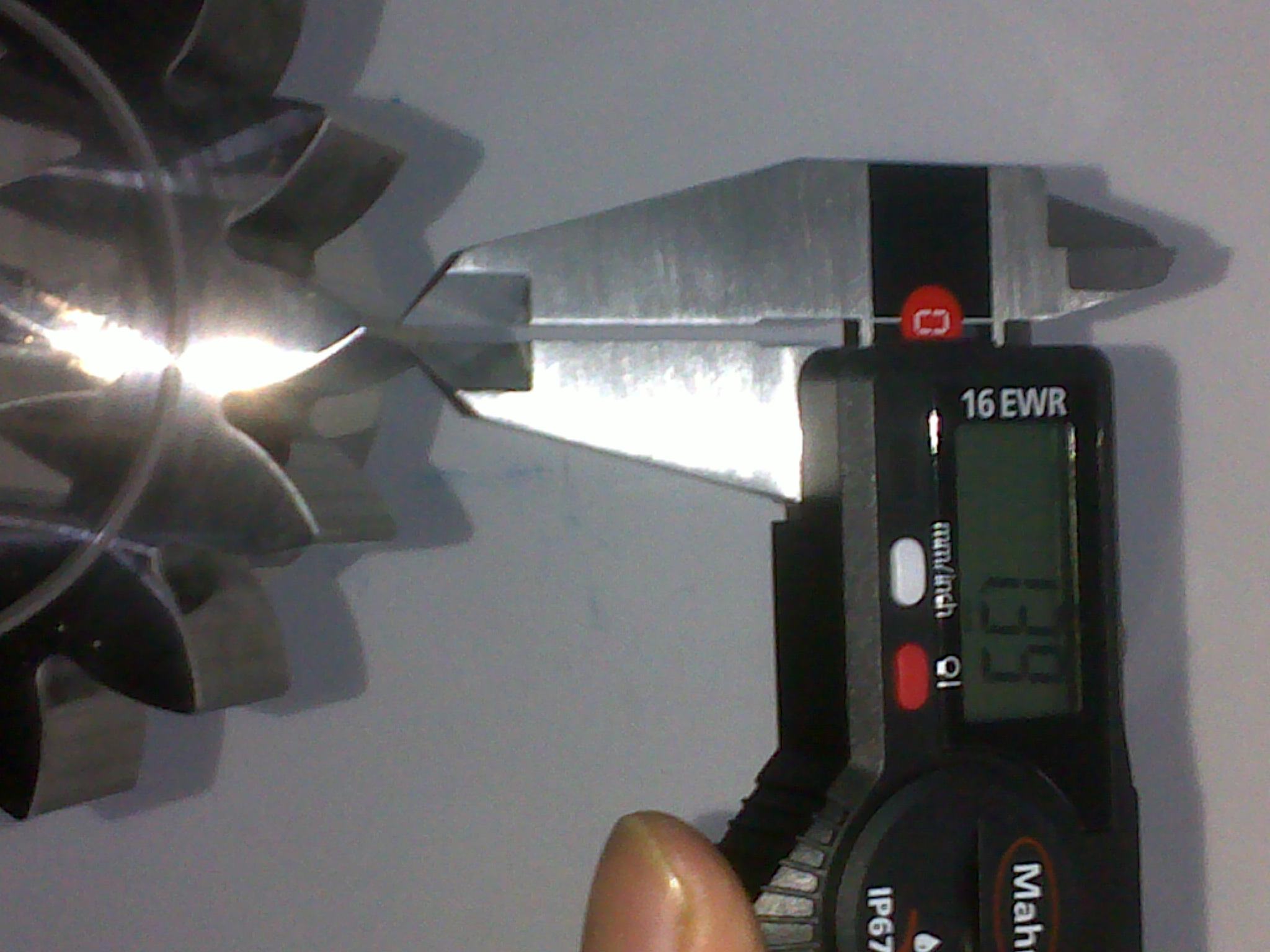

关于齿轮齿顶厚度
应该是1.39mm

zxlxm · 发表于 2012-12-15 21:34

zxlxm 发表于 2012-12-15 21:33

登录/注册后可看大图

关于齿轮齿顶厚度
应该是1.39mm

关于齿轮的齿形

zxlxm · 发表于 2012-12-15 21:35

zxlxm 发表于 2012-12-15 21:34

登录/注册后可看大图

关于齿轮的齿形

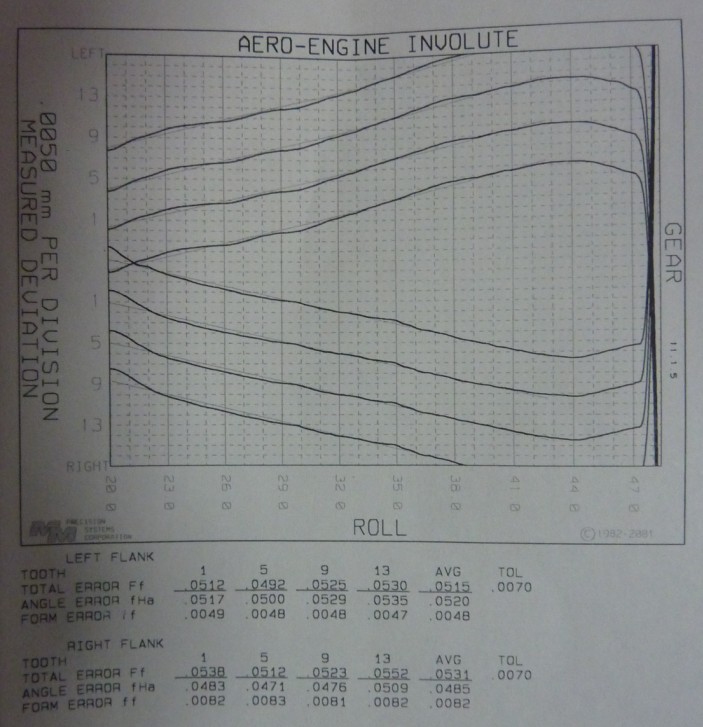

上次说的，关于压力角是30，模数是4.5，变位系数是+0.26时，
在MM齿轮测量仪上齿形图为

zxlxm · 发表于 2012-12-15 21:36

zxlxm 发表于 2012-12-15 21:35

登录/注册后可看大图

上次说的，关于压力角是30，模数是4.5，变位系数是+0.26时，
在MM齿轮测量仪上齿形图为

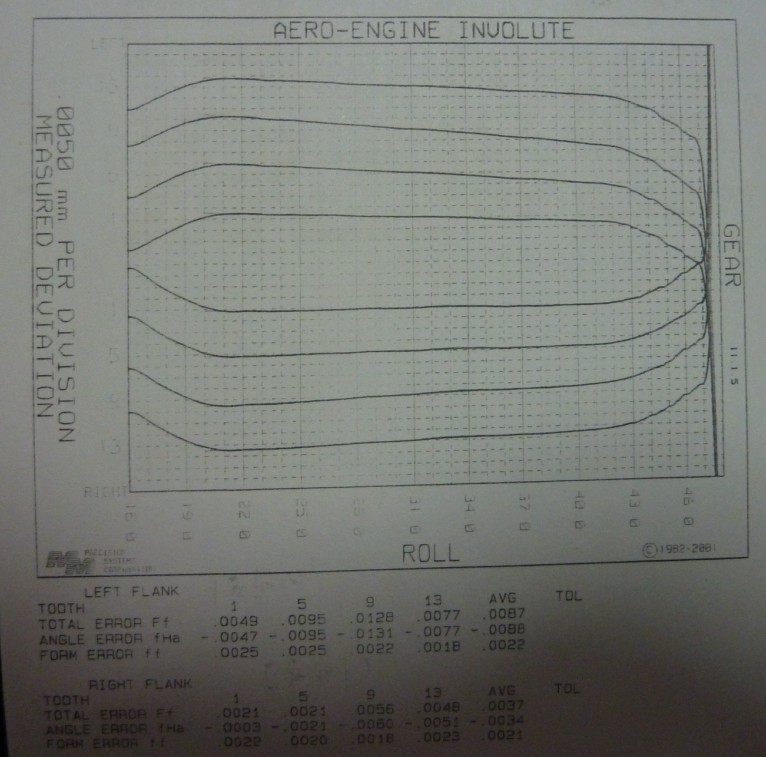

当模数是4.623，压力角30，无变位时
齿形图为

zxlxm · 发表于 2012-12-15 21:37

以上是我现在手中的所有资料，，请楼中的大哥们，，帮个忙，帮我解决一下吧

zxlxm · 发表于 2012-12-15 21:38

齿轮轴径，，齿面，，，全身的粗糙度都为Ra0.1

zxlxm · 发表于 2012-12-15 21:42

零件的材料是：AHP10V 粉末冶金材料

woodee · 发表于 2012-12-16 00:05

本帖最后由 woodee 于 2012-12-16 00:09 编辑

zxlxm 发表于 2012-12-15 21:42

登录/注册后可看大图

零件的材料是：AHP10V 粉末冶金材料

得叫您一声：大哥！一个齿顶厚，怎会前后相差近0.6mm？
想让人认真帮你，自己先得认真，否则大家都在浪费时间。
