SH3---渐开线滚刀参数计算(界面简洁,功能齐全,使用方便)

xin215 · 发表于 2013-7-9 11:29

提示: 该帖被管理员或版主屏蔽

HML666 · 发表于 2013-7-9 15:00

提示: 该帖被管理员或版主屏蔽

流光醉影 · 发表于 2013-7-23 20:42

楼主在设计滚刀时，有没有滚刀齿顶宽的校核啊

刀疤五 · 发表于 2013-7-25 00:13

流光醉影发表于 2013-7-23 20:42

登录/注册后可看大图

楼主在设计滚刀时，有没有滚刀齿顶宽的校核啊

滚刀齿顶宽的校核没有做,
可以计算滚刀齿顶没有倒圆角前的齿顶厚,但没有什么意义,对于齿顶单圆弧的滚刀,顶厚=0,
刀具顶圆齿厚,在插刀计算中,书上有公式计算应小于多少.我也没有采用.

流光醉影 · 发表于 2013-7-25 18:29

刀疤五发表于 2013-7-25 00:13

登录/注册后可看大图

滚刀齿顶宽的校核没有做,
可以计算滚刀齿顶没有倒圆角前的齿顶厚,但没有什么意义,对于齿顶单圆弧的滚刀, ...

滚刀齿顶宽不是没倒圆角前的齿顶宽，而是顶部直线部分，与刀头的强度有关

刀疤五 · 发表于 2013-7-25 22:27

sh3滚刀计算没有你说的那么深入.

流光醉影 · 发表于 2013-8-10 18:04

楼主，界面上的齿轮齿形是有展成得到的，还是计算点后画的？

刀疤五 · 发表于 2013-10-5 14:00

流光醉影发表于 2013-8-10 18:04

登录/注册后可看大图

楼主，界面上的齿轮齿形是有展成得到的，还是计算点后画的？

当然是先计算出点后才能绘图形.

yxw588 · 发表于 2013-10-8 18:34

你设计的这个和SN3有很多相似的地方，现在你关联了数据库，这个对企业来说更有实际用处。能否将滚切后齿轮的倒角大小和根切大小标出来，同时剃齿或磨齿后残余根切多少能否标出来。同时能问下可以发一个给我对比用用yxw588"163.com

流光醉影 · 发表于 2013-10-12 18:44

本帖最后由流光醉影于 2013-10-12 18:47 编辑

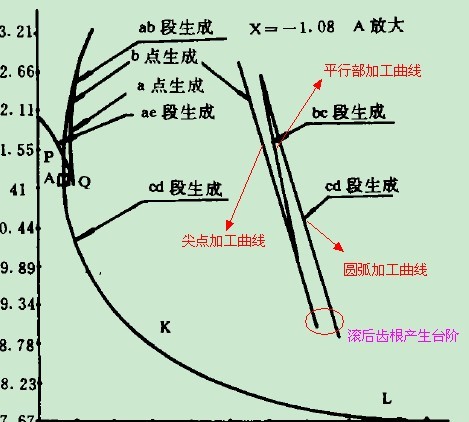

楼主，关于平行部滚刀的触角加工曲线问题，当平行部在基圆以下时，尖点加工曲线与齿顶圆弧加工曲线不相交，不知道你遇到过没
