SH3---渐开线滚刀参数计算(界面简洁,功能齐全,使用方便)

刀疤五 · 发表于 2013-10-14 20:06

本帖最后由刀疤五于 2013-10-14 20:57 编辑

yxw588 发表于 2013-10-8 18:34

登录/注册后可看大图

你设计的这个和SN3有很多相似的地方，现在你关联了数据库，这个对企业来说更有实际用处。能否将滚切后齿轮的 ...

你提到的"能否将滚切后齿轮的倒角大小和根切大小标出来，同时剃齿或磨齿后残余根切多少能否标出来"这个建议非常有实际意义,因此给予奖励,威望增加2分.

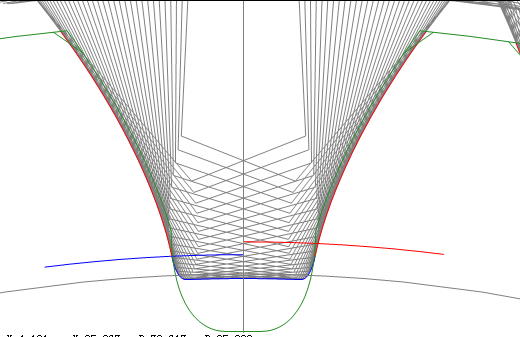

1.滚切后齿轮的倒角大小和根切大小标出来,这个在"结果校验"已显示出数字加图形了.
2.同时剃齿或磨齿后残余根切多少能否标出来,剃齿根部情况在剃刀计算有详细的内容.
磨齿后的以前没有,现增加了，我们常说滚剃要搭配,其实滚磨也要搭配的.内容如下:

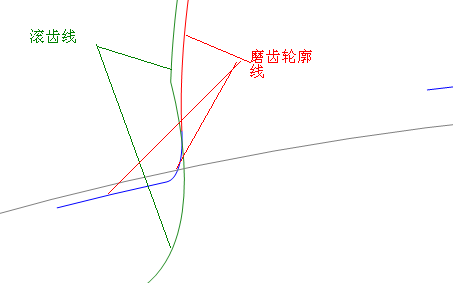

1.磨齿也可以变压力角,砂轮顶部也可以有R角.

局部放大后

也可以模拟

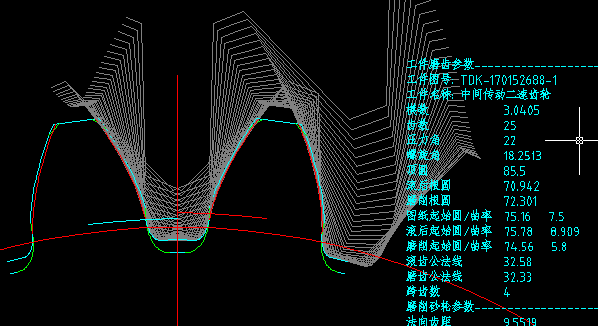

可导出CAD

刀疤五 · 发表于 2013-10-14 20:28

流光醉影发表于 2013-10-12 18:44

登录/注册后可看大图

楼主，关于平行部滚刀的触角加工曲线问题，当平行部在基圆以下时，尖点加工曲线与齿顶圆弧加工曲线不相交， ...

没碰到。

平行部的滚刀有多种情况，见一楼。
当平行部在基圆以下时，根部曲线有4种情况
1 尖点加工曲线索+  齿顶圆弧加工曲线 + 小压力角切削刃线+齿形线
2  齿顶圆弧加工曲线 + 齿形线
3 尖点加工曲线索 +  齿顶圆弧加工曲线 + 齿形线
4  齿顶圆弧加工曲线 + 小压力角切削刃线 + 齿形线

本程序均是能计算裁剪的。

流光醉影 · 发表于 2013-10-14 21:03

砂轮的齿高参数，楼主是怎么设定的呢

流光醉影 · 发表于 2013-11-7 20:49

版主，平行部的加工曲线会小于齿轮基圆吗？我认为应该没有，基圆以下的部分应该被齿顶圆弧干涉掉了

luomo226 · 发表于 2013-11-9 04:05

老大，我想知道在VB.NET里画齿轮，怎么入门，求介绍……

流光醉影 · 发表于 2013-11-13 20:26

luomo226 发表于 2013-11-9 04:05

登录/注册后可看大图

老大，我想知道在VB.NET里画齿轮，怎么入门，求介绍……

流光醉影 · 发表于 2013-11-13 20:26

luomo226 发表于 2013-11-9 04:05

登录/注册后可看大图

老大，我想知道在VB.NET里画齿轮，怎么入门，求介绍……

luomo226 · 发表于 2013-11-13 22:34

流光醉影发表于 2013-11-13 20:26

登录/注册后可看大图

杨桑，您老受刺激了？

一地鸡毛09 · 发表于 2013-12-13 13:28

亲爱的楼主，你是做齿轮滚刀的么。我想学习齿轮滚齿基本原理，渐开线蜗杆滚刀，阿基米德蜗杆滚刀，法面直齿蜗杆滚刀，切制渐开线原理，还有滚刀的制造与检测，有没有什么书专门介绍的？
我是做齿轮箱设计生产的，冶金机械用低速重载，有什么问题可以一起讨论撒

chenwei86 · 发表于 2013-12-14 09:35

大侠此软件需多少钱，如何联系你我的qq412247694
