JINLIANG  铣刀侧刃为曲线，制造困难。刀直径越大越接近直线刃形。  发表于 6 分钟前 IP:60.191.27.114

JINLIANG  车刀及铣刀的中心高对齿形也有影响，因车刀有倾角，对准高度比较困难。磨前角后铣刀直径变小，如刀具直径远比工件直径大，齿形影响不大，如刀具直径只是几倍工件直径，磨前角后齿形误差会较大的。  发表于 8 分钟前 IP:60.191.27.114

JINLIANG 您好！
谢谢点评！

1. 我给出精确的车刀、铣刀侧刃曲线，就是可以让使用者方便观测，看看与直线刃有多大误差。如果误差小，就拿直线取代。若蜗杆转速高，且曲线与直线误差较大（比如到了0.035以上），那么直线刃加工出来的蜗杆，就会有内凹，啮合过程中会出现明显的“后浪推前浪”型的振颤。此时即便制造困难，也需要砂轮修形加工铣刀了。铣刀直径，软件中可以随时改变，更新3D、2D造型和图线，方便确认车刀、铣刀侧刃曲线与直线的误差。

2. 车刀对中心高，可以方便地在3D模型中，量出车刀中心与刀柄上平面的高差，以刀柄上平面做操作安装测量基准。另外，若设计出复杂点的可以精确转动任意角度的刀柄，就可以先把前刀面水平对刀，再旋转到角度即可。这些都是具体加工的工艺问题。
关于铣刀直径变化问题，实例说明如下：

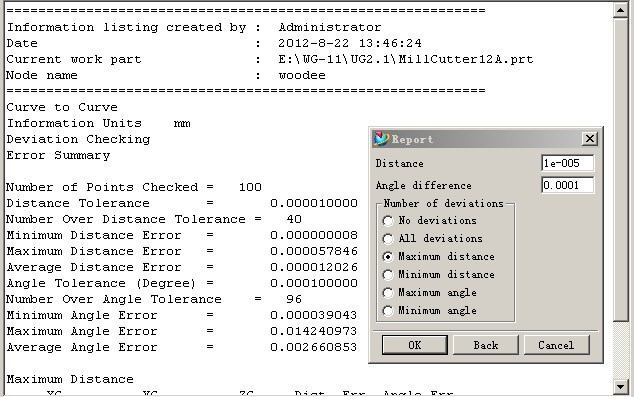

模数0.8，头数1，螺旋升角7.2304°，铣刀直径45，与铣刀直径43的铣刀齿形比较，其最大误差值仅0.000057846，参见下图。

应该可以忽略不计的。
