渐开线蜗杆与圆柱齿轮啮合 设计与制造系统 WSG2.1版

woodee

kssh0351540 发表于 2012-8-3 11:33


登录/注册后可看大图

请问下 这个可以直接生成3D图吗

可以得到精确3D模型。
是通过与UG数据传输更新来达到的。

hyfjy

用软件既可以计算，又可通过软件生成二维或三维图正在成为一种新的简便设计方法，软件做得好，三维图的精度相当高。当然，最后得到的模型的总字节数也要比示意图之类的模型要大得多了。

woodee

hyfjy 发表于 2012-8-3 21:38


登录/注册后可看大图

用软件既可以计算，又可通过软件生成二维或三维图正在成为一种新的简便设计方法，软件做得好，三维图的精度 ...

我们还只能做到简单二维图，3维的消隐、渲染，工作量太大。于是只好借助通用软件UG的3维造型功能。
好在UG还算开放，外部数字链接很方便，使得设计参数输入后的同步3D显示、观测、测量、比对、检查、校正，都顺利实现。

chenkunqiang01

渐开线蜗杆与圆柱齿轮啮合主要用于哪一行业的？小弟不才，第一次听到有此种啮合方式。能够告知我一下呢！谢谢哦！

woodee

设计实例：传动比38，中心距10.59，蜗杆竖直摆放，圆柱齿轮与水平成4.7°角。

方案一，蜗杆与斜齿轮

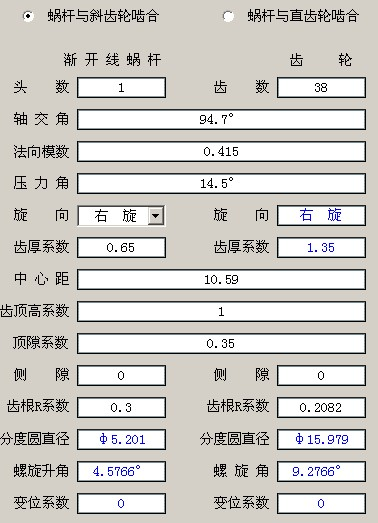

输入并调整设计参数：

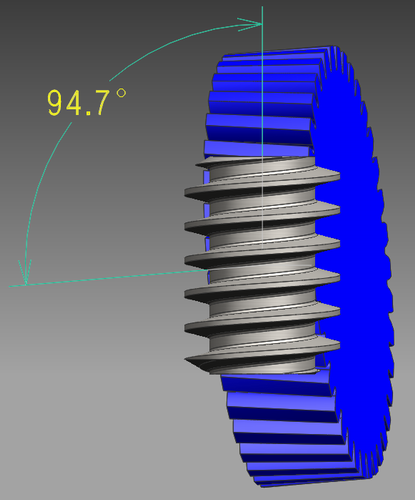

输出3D数据，更新UG外部链接，即可得到3D模型：



方案二，蜗杆与直齿轮

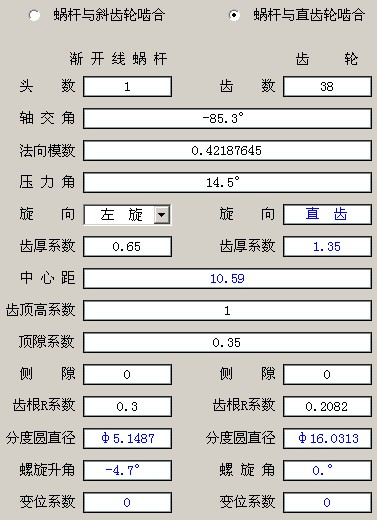

输入并调整设计参数：

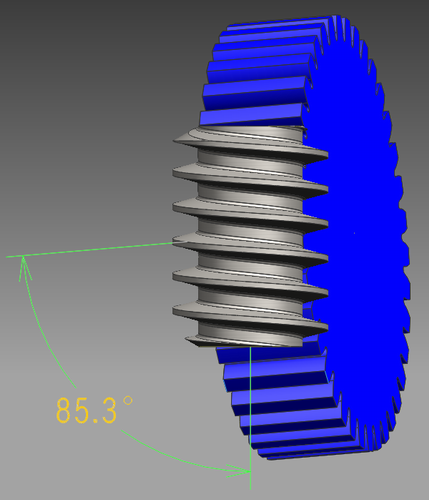

输出3D数据，更新UG外部链接，即可得到3D模型：

hyfjy

用于蜗轮蜗杆副觉得成本较高的地方，不太重要，但又得较大传动比，轴线成空间异面直线的情况，很多都用圆柱齿轮取代蜗轮，大大降低了成本，不失为一种好办法。

woodee

hyfjy 发表于 2012-8-4 21:15


登录/注册后可看大图

用于蜗轮蜗杆副觉得成本较高的地方，不太重要，但又得较大传动比，轴线成空间异面直线的情况，很多都用圆柱 ...

是的，用处很多，用量很大，而且貌似简单，但近一年多来，不少于10位朋友跟我联络，或说安装有问题、或说噪音大……，究其原因，其实多是一些基本概念的错误所致，更多是设计与模具制造不协调。

woodee

为实现正确的设计，工具加工的准确必不可少。为此，本软件提供了电极齿轮的同步自动计算。

填写正确的塑胶收缩率，及精加工、粗加工放电间隙（单边放电间隙）后，第三页的界面有两种电火花加工方式供选择。



1. 精加工采用电极摆动电蚀法

有C轴高精度电火花机床的厂家，可以采用此法。
粗加工电极快速初成型，精加工电极模拟0齿差内外齿轮啮合机制进行电蚀加工，逐点滑动放电，易得到较高的精度和较低的粗糙度，总加工时间也能大大减低。

2. 精加工采用电极旋入电蚀法

一般的电火花机床，附加螺旋导轨也能进行电蚀加工。

无论采取上面哪种方法，软件都同步给出了用以加工电极齿轮的专用滚刀的精确参数，以保证初始工具的准确性：

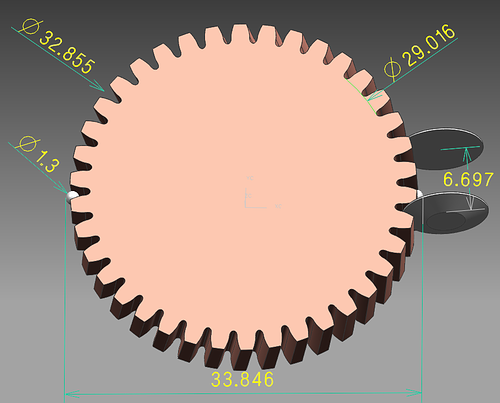

另外，还提供了精确的3D电极齿轮模型，以及相应的公法线、M值测量模型，方便校对、检测，确保无误：

woodee

提供齿轮模腔的3D模型，辅助测量：


同时也可观测到模腔与电极的放电间隙和形状差异：

woodee

蜗杆加工问题，多被忽略。许多人甚至不甚清楚，与斜齿轮啮合，究竟哪种类型蜗杆最好。
当然是渐开线蜗杆。

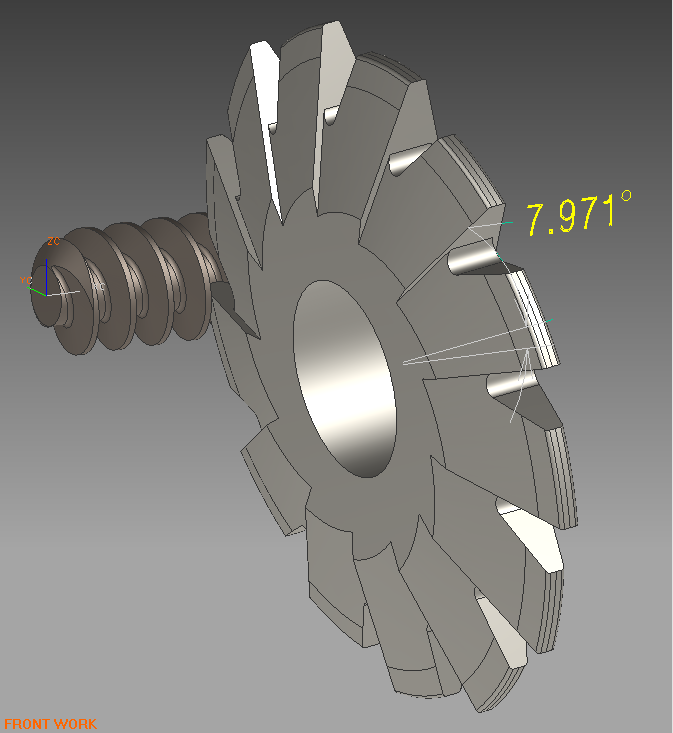

一般认为，渐开线蜗杆加工困难。其实是难以得到精确的车刀或铣刀刃形曲线。

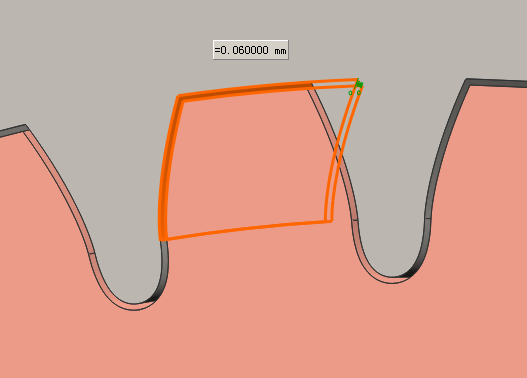

本软件提供精确的车刀、铣刀刃形参数及2D、3D图纸和模型，使得精度有保障。
