渐开线蜗杆与圆柱齿轮啮合设计与制造系统 WSG2.1版

wangjunjtslhc · 发表于 2012-8-17 17:19

woodee 发表于 2012-8-17 13:47

登录/注册后可看大图

俺没有，抱歉了。

上次好象说软件在五页

JINLIANG · 发表于 2012-8-18 10:43

本帖最后由 JINLIANG 于 2012-8-18 10:44 编辑

woodee 发表于 2012-8-16 20:15

登录/注册后可看大图

“电动转向模数较大，输出扭矩大，大的有80-90Nm……”

这么大的扭矩直接加在塑胶齿轮上可以吗？

电动转向蜗轮输出扭矩大，带动方向盘驱动前轮转向，现在电动转已用在SUV上了，电机输出有5Nm，一般速比1：18.5,有近90Nm输出,只能用尼龙,金属噪声大.静扭达600Nm以上.

woodee · 发表于 2012-8-18 10:51

JINLIANG 发表于 2012-8-18 10:43

登录/注册后可看大图

电动转向蜗轮输出扭矩大，带动方向盘驱动前轮转向，现在电动转已用在SUV上了，电机输出有5Nm，一般速比 ...

这个厉害！真是没想到，开眼了。
模数多少？蜗轮直径多少？
能否贴张图片让大家见识一下？谢谢！

LZK049 · 发表于 2012-8-18 15:44

你好；；
请问蜗杆和直齿非90°配合是时；；蜗杆轴线应该旋转多少度啊；；是他的螺旋角吗

woodee · 发表于 2012-8-18 16:12

LZK049 发表于 2012-8-18 15:44

登录/注册后可看大图

你好；；
请问蜗杆和直齿非90°配合是时；；蜗杆轴线应该旋转多少度啊；；是他的螺旋角吗

是的，是螺旋角。

zhqlmy7273 · 发表于 2012-8-18 20:11

有软件试用吗？？？？？？？？

nature365 · 发表于 2012-8-18 21:36

恭喜发布新版，一直有关注吴先生的这款软件！

woodee · 发表于 2012-8-20 18:28

nature365 发表于 2012-8-18 21:36

登录/注册后可看大图

恭喜发布新版，一直有关注吴先生的这款软件！

nature365 您好！

您的邮件收到，但可能是iPad与Windows的兼容问题，文字全部是乱码。
能否重发一遍？

JINLIANG · 发表于 2012-8-21 14:15

本帖最后由 JINLIANG 于 2012-8-21 14:21 编辑

woodee 发表于 2012-8-18 16:12

登录/注册后可看大图

是的，是螺旋角。

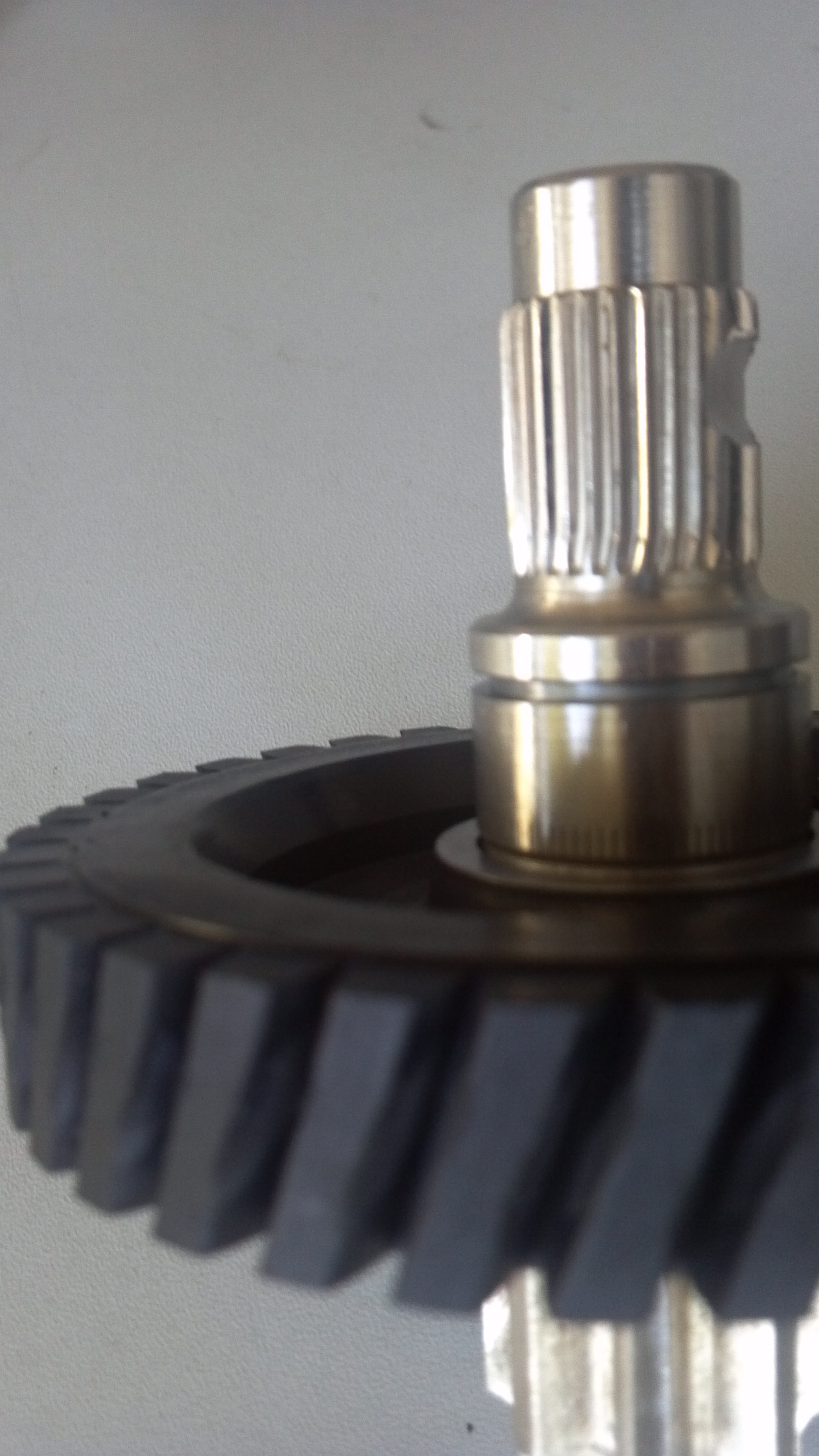

一般法向模数2——2.5，33--37齿，螺旋角20度左右。材料有用MC尼龙或尼龙66、46，图片是静扭500Nm试验的照片(公司试验机只能500Nm)，花键处已变形，尼龙蜗轮齿未断。

woodee · 发表于 2012-8-21 15:52

JINLIANG 发表于 2012-8-21 14:15

登录/注册后可看大图

一般法向模数2——2.5，33--37齿，螺旋角20度左右。材料有用MC尼龙或尼龙66、46，图片是静扭500Nm试验的 ...

太谢谢 JINLIANG 了，您这真让我开眼了。
以前印象中，蜗杆/斜齿轮副，特别是塑胶齿，模数1.5以上强度就出问题了。俺还是孤陋寡闻啊！
为此，我会马上把软件原来模数范围，从2.0加大到3.0。
再次谢谢了。
