渐开线蜗杆与圆柱齿轮啮合设计与制造系统 WSG2.1版

woodee · 发表于 2012-8-2 12:20

周四状发表于 2012-8-2 12:11

登录/注册后可看大图

恭喜新版本出世！
功能在增强！

谢谢周先生支持！请提意见和建议。

woodee · 发表于 2012-8-2 12:40

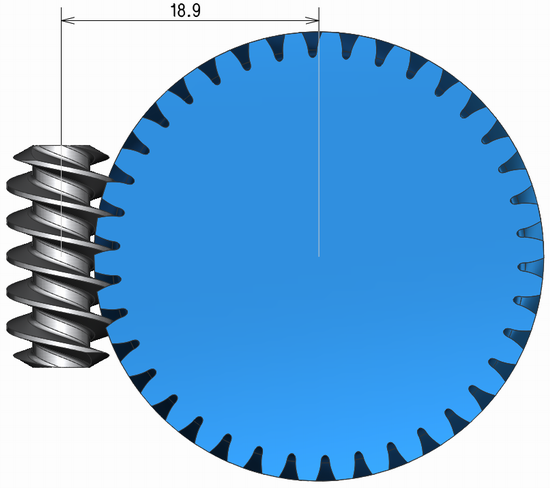

通过数据输出，可以同步更新3D模型，方便直观检测和观察设计结果，而且可以随时调整有关设计参数，直到满意为止：

WSGP Mp.png

chenhw43 · 发表于 2012-8-2 14:47

开了眼界,不愧是高手.国之希望!

李营 · 发表于 2012-8-2 17:11

晕倒，为什么不发上来叱

jingshi · 发表于 2012-8-2 17:30

恭喜新版本出世

woodee · 发表于 2012-8-2 20:26

为结构与价格计，通常希望蜗杆直径尽量小。但这有限度，一是受齿根圆不能太小，也就是蜗杆强度的制约；二是受蜗杆可加工性的过切（under cut）制约。

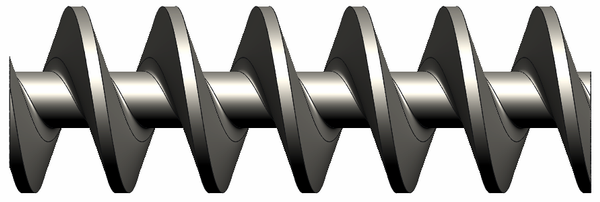

加大螺旋升角，可以减小蜗杆直径，但同时会导致根圆过小：

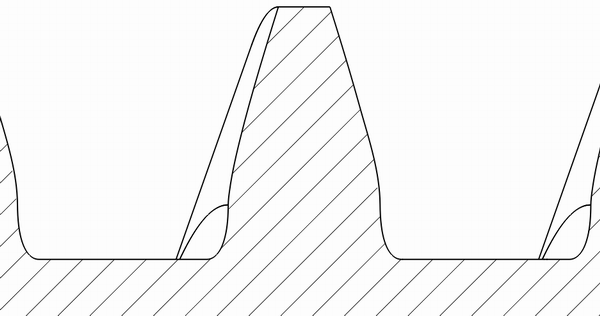

同时，也会造成齿根过渡面与齿面不相切，从而导致加工过渡面时切到齿面，使啮合重合度无谓缩小：

本软件，在自动计算过程中，通过颇为复杂的边界条件设定，避免了这种情况的发生。

hyfjy · 发表于 2012-8-2 21:45

WOODEE先生为蜗杆与圆柱齿轮啮合专门设计的这款软件，极有实用价值，也让人大开眼界。恭喜恭喜。

woodee · 发表于 2012-8-2 22:43

hyfjy 发表于 2012-8-2 21:45

登录/注册后可看大图

WOODEE先生为蜗杆与圆柱齿轮啮合专门设计的这款软件，极有实用价值，也让人大开眼界。恭喜恭喜。

谢谢老费鼓励！
请多提意见，以便改进。

kssh0351540 · 发表于 2012-8-3 11:25

软件在哪下载啊

kssh0351540 · 发表于 2012-8-3 11:33

请问下这个可以直接生成3D图吗
