滚刀软件

fawcgzmg · 发表于 2011-3-19 10:43

本帖最后由 fawcgzmg 于 2011-3-19 12:31 编辑

1：1画一下看看

cqsanling · 发表于 2011-3-19 15:37

不断学习，与时俱进！ www.cqsanling.cn

per-shaving · 发表于 2011-3-19 17:26

fawcgzmg 发表于 2011-3-19 10:43

登录/注册后可看大图

1：1画一下看看

朋友还是没有理解呀！

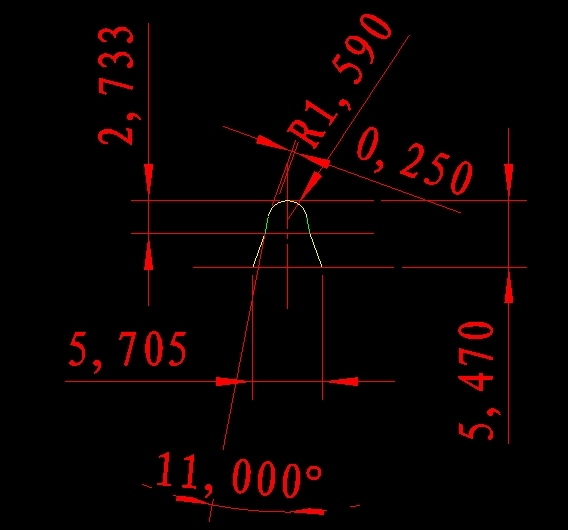

1、请注意我刀具图是轴向齿形，而轴向齿形是不能用来摸拟切削的。
2、朋友依然用中线而不用节线，无法得到正确结果。

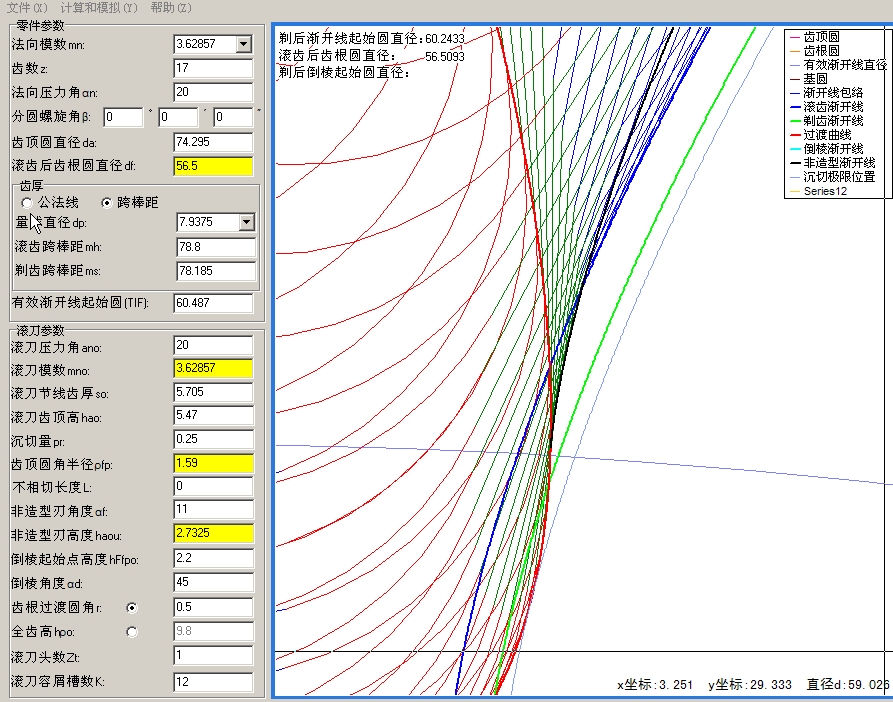

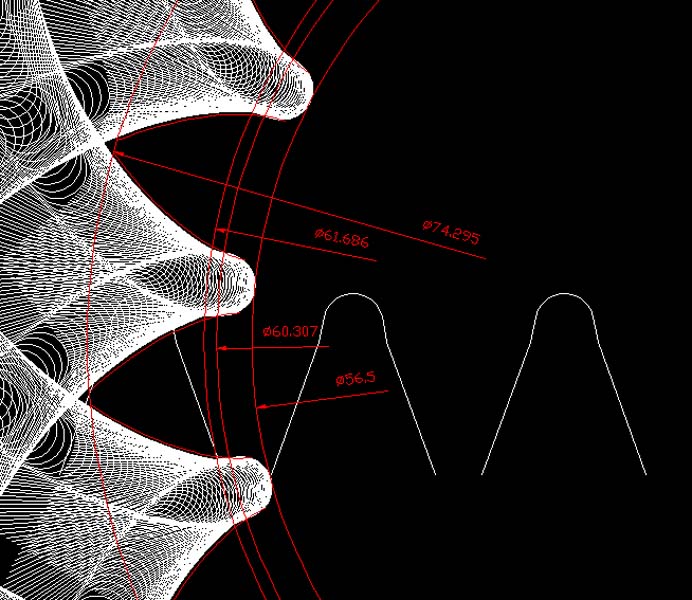

3、正确的法向齿形可在我的包络图中看到。为方便现贴在下面。

per-shaving · 发表于 2011-3-19 17:46

fawcgzmg 发表于 2011-3-19 10:43

登录/注册后可看大图

1：1画一下看看

per-shaving · 发表于 2011-3-19 17:51

fawcgzmg 发表于 2011-3-19 10:43

登录/注册后可看大图

1：1画一下看看

注意 0.25 的方向

dagang · 发表于 2011-3-19 18:54

有这软件，也请发一份给俺。

dagang · 发表于 2011-3-19 18:55

俺的伊妹儿：535310923@qq.com

fawcgzmg · 发表于 2011-3-19 19:14

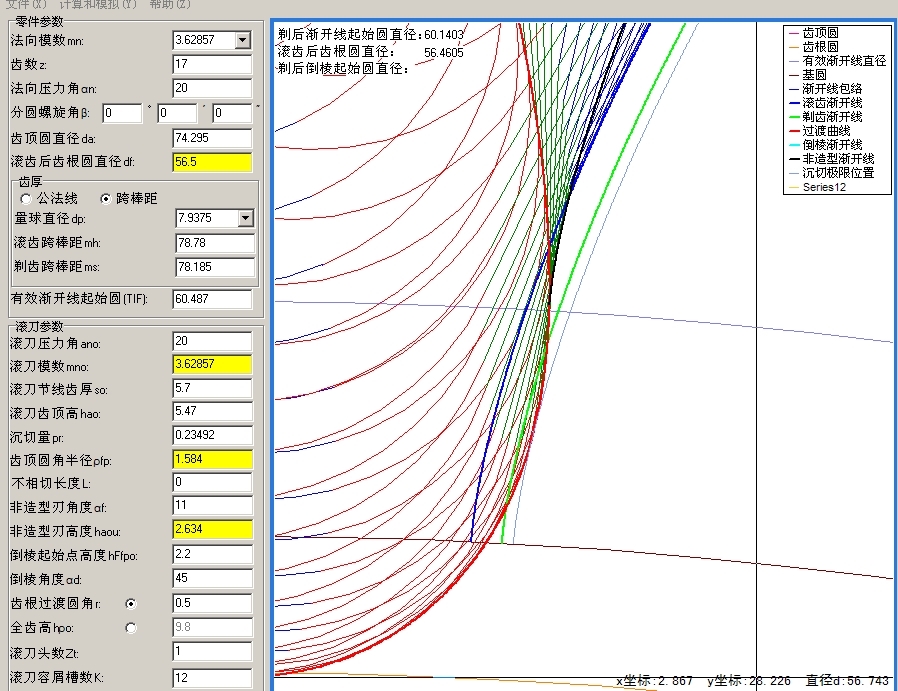

1.原来我没有细看，这个尺寸这回对了
2。但磨后的起始圆直径对不上
3.滚齿时非造型刃参加了造型，虽被磨齿切去，看下图

per-shaving · 发表于 2011-3-19 20:02

回复 fawcgzmg 的帖子

向你学习！

wfy · 发表于 2011-6-22 22:54

多少钱？个人买，知道天上不会掉馅饼的QQ478756832
