滚刀软件

fanns · 发表于 2011-3-17 09:58

齿轮参数.doc (108.5 KB, 下载次数: 135)

fawcgzmg · 发表于 2011-3-17 14:56

本帖最后由 fawcgzmg 于 2011-3-17 15:01 编辑

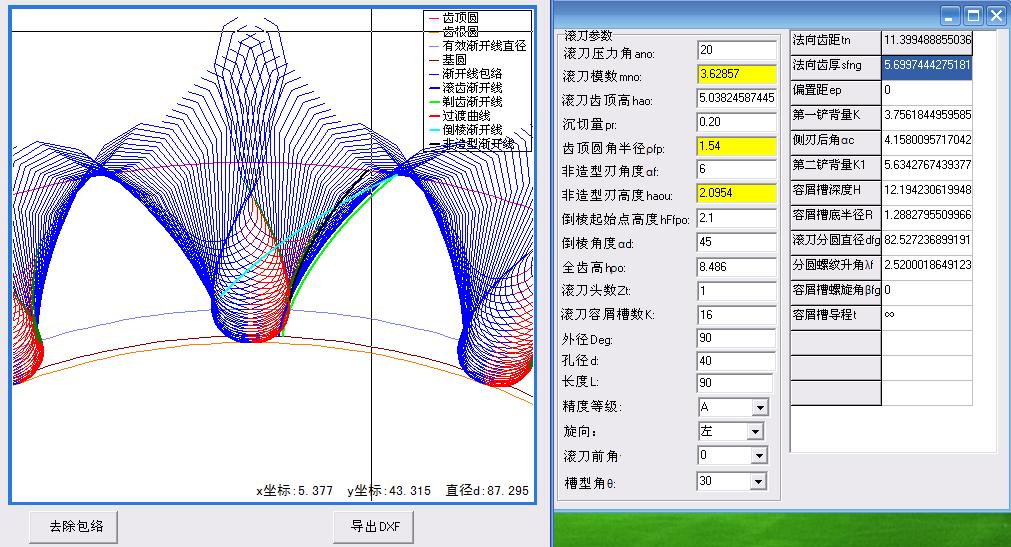

大致算了一下，没考虑齿顶倒棱，要求的齿根圆直径是大少呢？，如果知道滚刀参数，需要验证，就更简单了

fawcgzmg · 发表于 2011-3-17 16:09

又一组参数，这组怎么样？

per-shaving · 发表于 2011-3-18 03:01

试着设计了一下，见附件。并非最佳方案！

IEO590.rar (794.18 KB, 下载次数: 157)

per-shaving · 发表于 2011-3-18 03:07

请教各位，楼上的图是用何种方法上传的？谢谢！
我现只能用附件方法，不能直接观看。

fanns · 发表于 2011-3-18 15:03

回复 per-shaving 的帖子

我的邮箱：fanns173@163.com 或18961970358@189.cn
谢谢你，让你费心了。有事多向你请教啊。
好羡慕你！

fanns · 发表于 2011-3-18 15:05

回复 fawcgzmg 的帖子

多谢大师了！

per-shaving · 发表于 2011-3-18 15:24

回复 fanns 的帖子

不客气，欢迎交流！
per-shaving@sohu.com

fawcgzmg · 发表于 2011-3-18 20:01

per-shaving · 发表于 2011-3-19 01:42

回复 fawcgzmg 的帖子

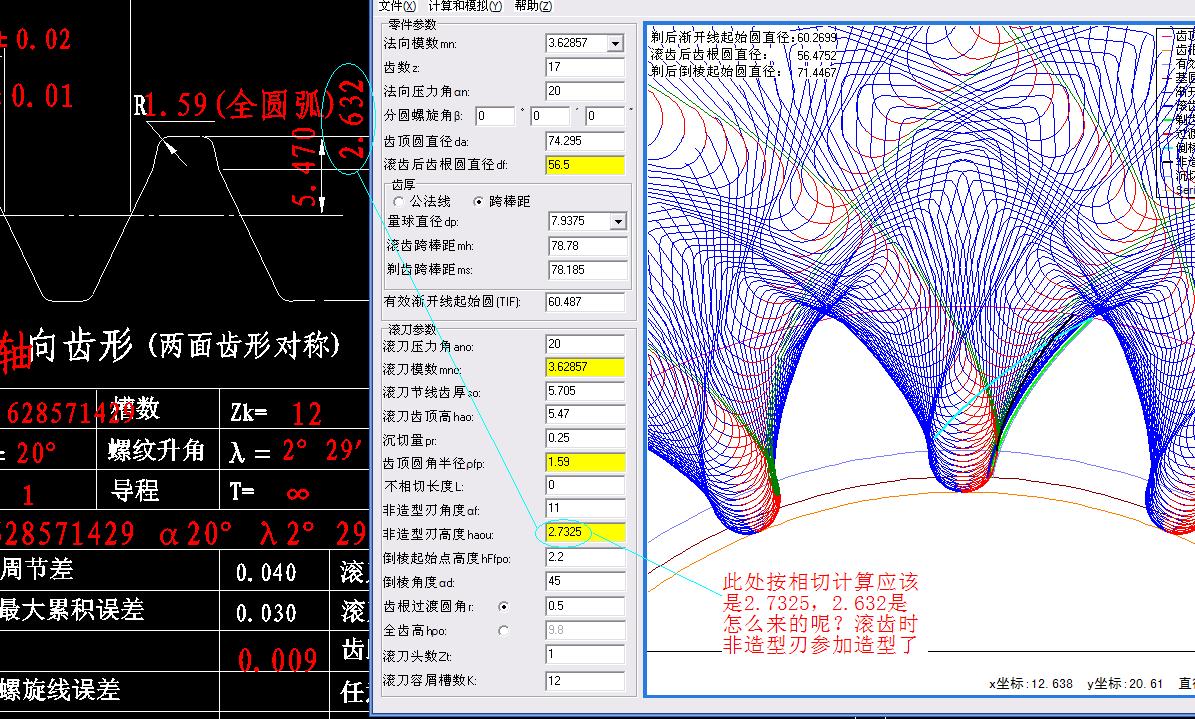

看了你的软件计算的界面，朋友有几点理解有误，现说明如下：
1、图上标上齿高处的线并非是节线，而是中线。中线上齿高5.470，相应齿厚5.705。
      节线上齿高为 h1=2.593 节线处齿厚 Ss=3.609 (Sn=3.606)，见我软件界面。
      一般情况下，刀具图上所标的上齿高是节线处，但本例特殊，因 h1<hb (hb=2.632)，故把它改标在中线上了。
2、鉴于上述，请按正确的 h1 Sn 来摸拟切削，以得到正确结果。
3、滚齿跨棒距请按 78.80
4、hb=2.63  是按相切计算所得。

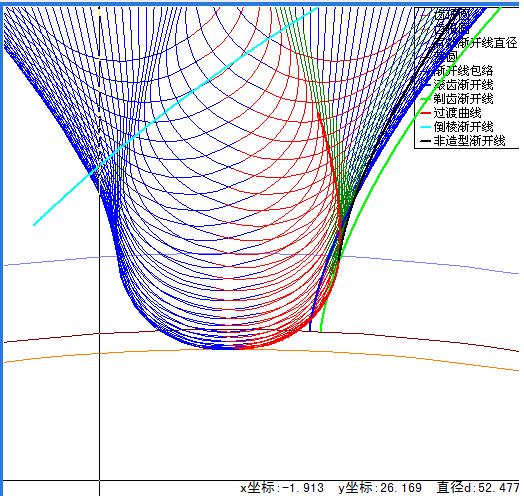

5、非造型角并没没有参加造型，祥见我的包络图。
   因匆匆所作，故本设计并非最佳方案。
朋友的认真态度令人敬佩，向你问好！
