楼主: woodee
收起左侧

ZN1蜗杆的端面齿形不是延伸渐开线吗?

[复制链接]
 楼主| 发表于 2020-11-18 22:01 | 显示全部楼层
DD99 发表于 2020-11-18 16:23
楼主真是好功力,佩服!本人认为楼主是对的。
但有一点要说一下,也可能是我理解不对还是过去表述的有问题 ...

DD99是厚道人。
这里不存在理解问题,细看看一楼那段文字就一目了然。
ZN、ZI、ZK、ZA,端面齿形都明显外凸,不可能对此发生凸凹判断的各执一词。
用轴截面齿线来描述蜗杆和进行计算,是洪版主的习惯,多读两篇他的帖子就能看出来。
发表于 2020-11-19 11:59 | 显示全部楼层

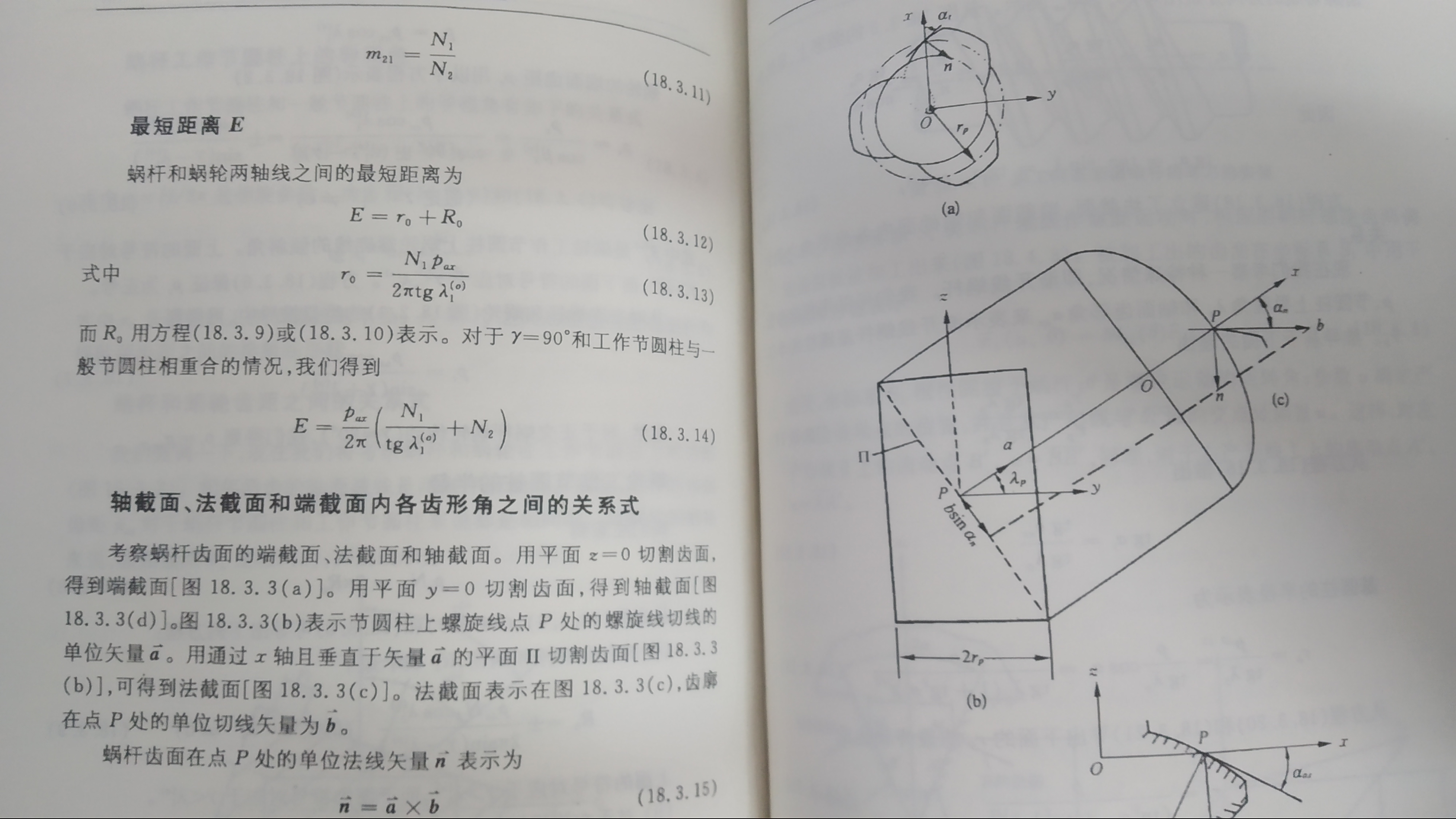

这是机械设计手册第五版(成大先)中的截图。 2221.png
 楼主| 发表于 2020-11-19 22:20 | 显示全部楼层
DD99 发表于 2020-11-19 11:59
这是机械设计手册第五版(成大先)中的截图。

谢截图!


这下基本脉络清楚了:
机械手册应该是借用了有问题的图片(把ZN蜗杆的轴剖面齿形画成凸的),还说这端面齿形是延伸渐开线;
前半段有误,但后半段正确。





发表于 2020-11-20 09:29 | 显示全部楼层
DD99 发表于 2020-11-18 16:23
楼主真是好功力,佩服!本人认为楼主是对的。
但有一点要说一下,也可能是我理解不对还是过去表述的有问题 ...

轴截面就是过轴线的截面吧。

发表于 2020-11-20 20:46 | 显示全部楼层

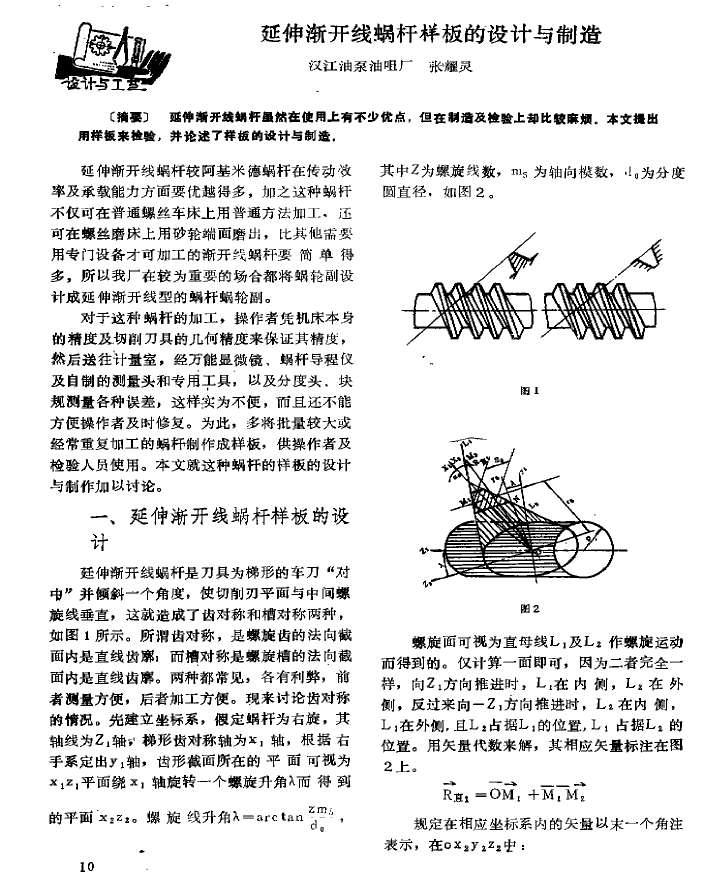

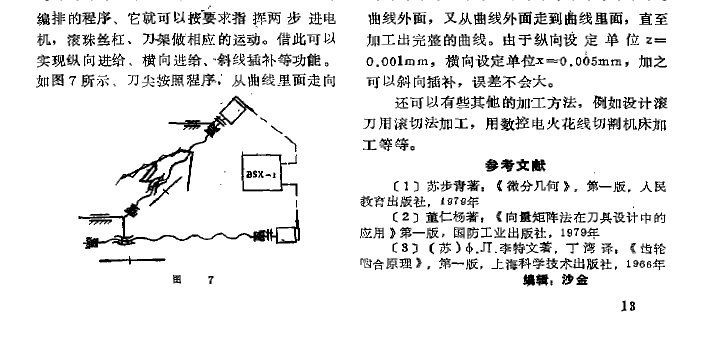

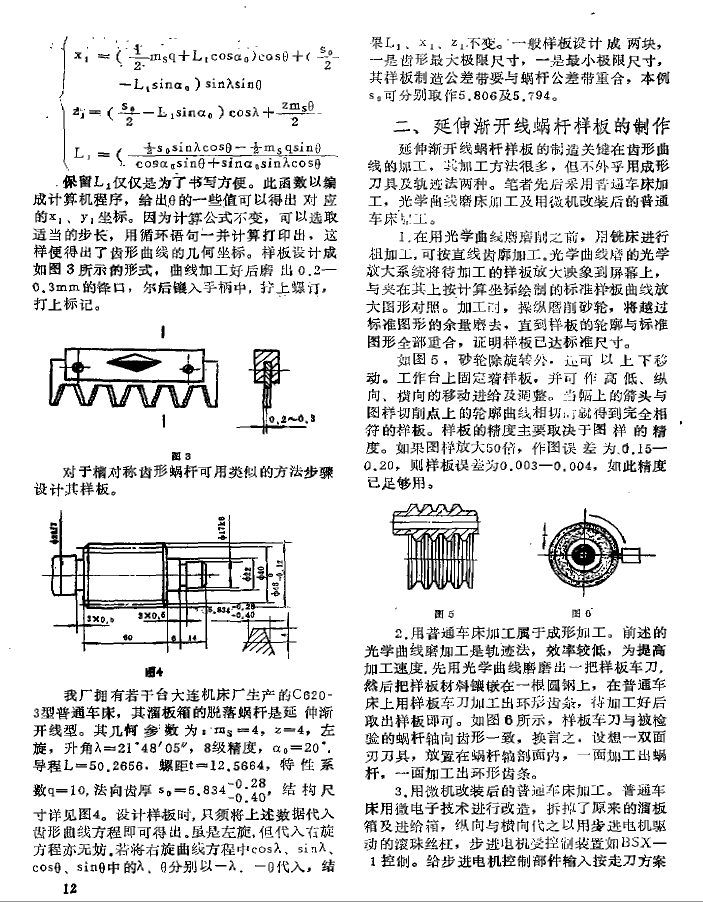

贴出一篇发表于1989年的文章。这篇文章里把ZN1和ZN2螺杆称之为“延伸渐开线螺杆”。 延伸渐开线蜗杆01.PNG

 楼主| 发表于 2020-11-21 03:21 | 显示全部楼层
本帖最后由 woodee 于 2020-11-21 05:06 编辑

DoctorWHO 谢谢关注、截图!


pyhcz 先生您好!
我在17楼给出的附件 ZN1_Curve_S02_Nov20 UG文件,是带参数的。
表达式窗口的最下方,是ZN1端面曲线的方程表达式:
UG Expressions.png


您贴出的张耀灵先生论文第2页下半部的公式,跟我最开始直接编写的方程式基本一致,差异应该是个人思路习惯和自变量选取的不同造成的常见现象。
在此基础上,可以用中学数学三角函数中最基本的和角公式以及XY平面的坐标旋转公式,经过7~8次变换,就得到形如我上面表达式窗口给出的公式了:
x=rb*(cos(q+u)+q*sin(q+u))-lo*cos(q+u)
y=rb*(sin(q+u)-q*cos(q+u))-lo*sin(q+u)
这是标准的延伸渐开线公式。


前半部分:
x=rb*(cos(q+u)+q*sin(q+u))
y=rb*(sin(q+u)-q*cos(q+u))
很多朋友很熟悉,就是以q为自变量的渐开线参数方程。
有兴趣的朋友可以验证一下,在ZN1_Curve_S02_Nov20 表达式中添加:
xt=rbi*(cos(qi+uo)+rad(qi)*sin(qi+uo))
yt=rbi*(sin(qi+uo)-rad(qi)*cos(qi+uo))
以此做“规律曲线”,t——xt;t——yt;z取常量0,则马上得到渐开线曲线:
将此新作渐开线的“距离精度“、“连接精度“,x、y、z都调整到0.00000001。

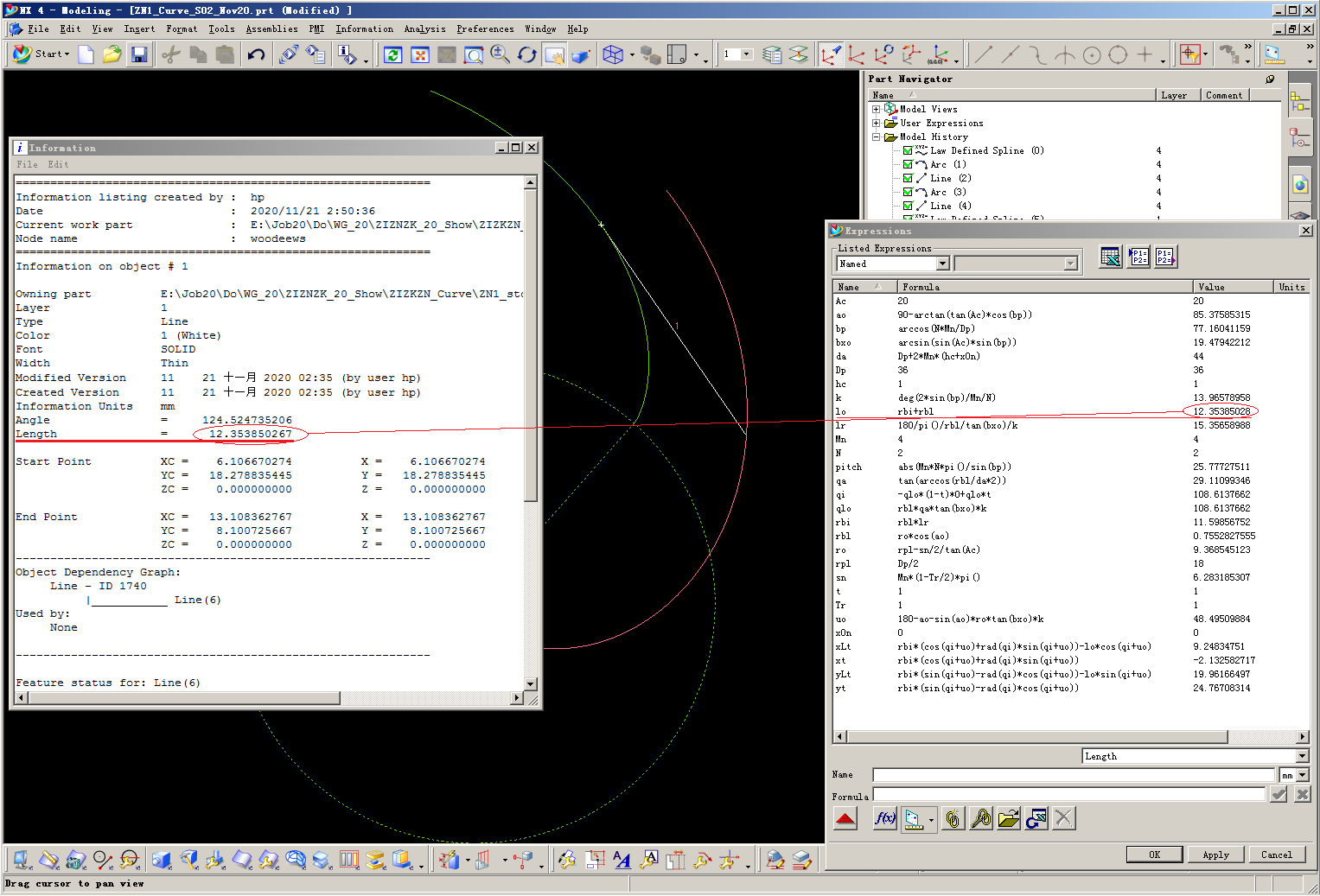

在此渐开线上任意位置做一个点,过此点做渐开线的切线,与红色ZN1端面曲线相交,Ctrl+I 查看切线长度:
CK ZN1_ZI.png
可以试试多做几个点的切线,长度都在0.0000001内变动。

此切线的几何涵义
将公式
x=rb*(cos(q+u)+q*sin(q+u))
y=rb*(sin(q+u)-q*cos(q+u))
求导
dy/dx=tan(q+u)
说明渐开线上某点的切线与x轴的夹角,为(q+u);
而
-lo*cos(q+u)
-lo*sin(q+u)
几何涵义正是沿渐开线某点的切线,从切点向下了一段lo(常量)的距离,那么这切线端点随自变量q变动所形成的曲线,就是严格定义上的延伸渐开线





发表于 2020-11-21 13:03 | 显示全部楼层
DoctorWHO 发表于 2020-11-20 09:29
轴截面就是过轴线的截面吧。

你说的在资料中是对的。我只是说从我们平时的语言习惯上把“轴截面”定义为过轴线的面是有些“别扭”的。所谓“截”一般都是垂直轴向的意思。比如:大江截流,斩钉截铁等都是把一个长的东西斩为两断的称之为截,纵向的一般称之为剖。感觉用“轴剖面”更为准确,像机械制图中都是用剖面图,剖视图,局部剖等不是很好吗?感觉把简单的意思说复杂了。
 楼主| 发表于 2020-11-21 13:12 | 显示全部楼层
本帖最后由 woodee 于 2020-11-21 15:39 编辑

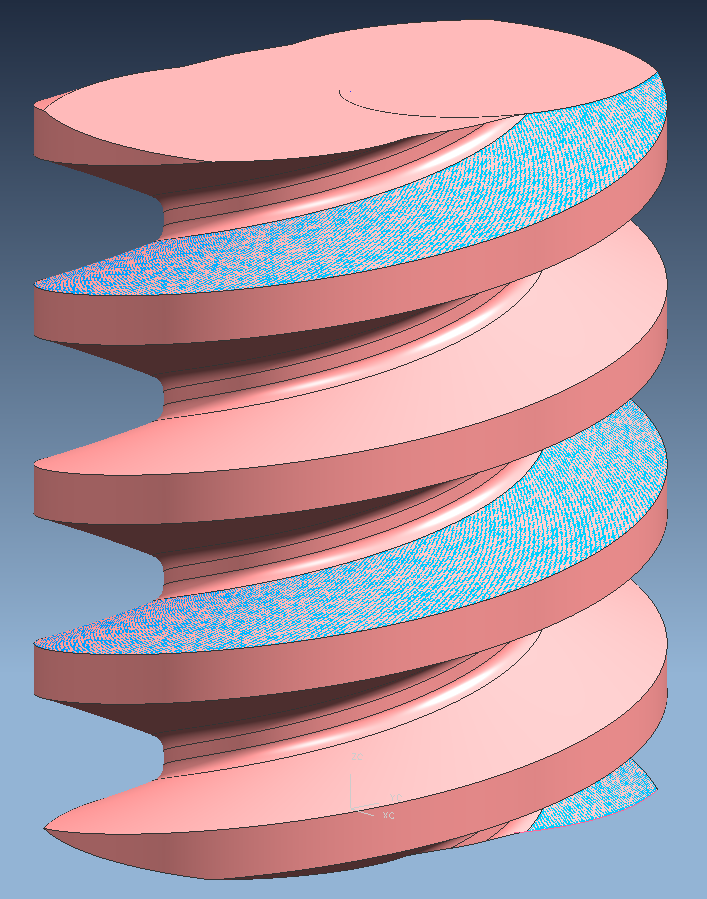

把17楼的UG文件ZN1_Curve_S02_Nov20中,已经由26楼定性的延伸渐开线,按照螺旋参数扫描成螺旋面:


再把一楼给出的UG文件组中的 ZN1_20_S01 实体模型装配进来:

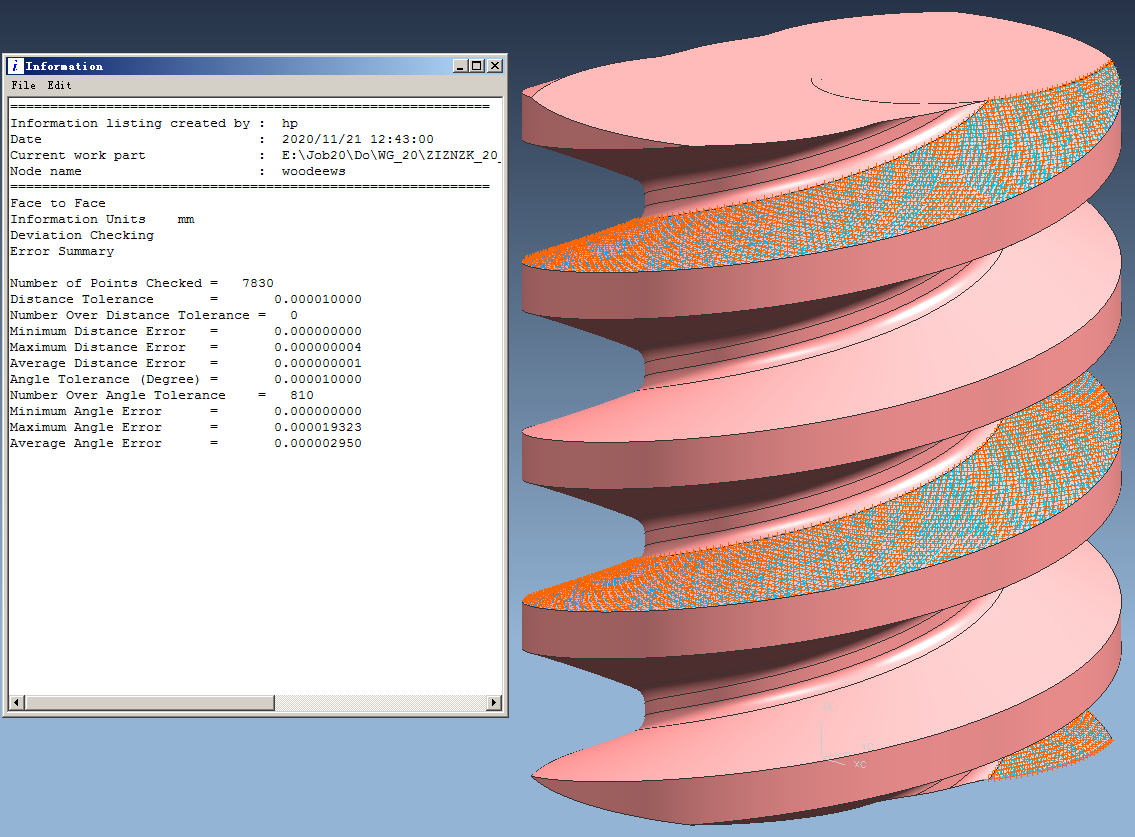

检查一下两个面的贴合程度:
通过7830个点的检查,可以看出,由不同自变量所构成的、方程表达形式有所差异的端面齿形方程公式曲线,通过扫描命令得到的齿面,结果没有差别。

发表于 2020-11-21 14:30 | 显示全部楼层
DD99 发表于 2020-11-21 13:03
你说的在资料中是对的。我只是说从我们平时的语言习惯上把“轴截面”定义为过轴线的面是有些“别扭”的。 ...

我只能说抱歉了。。。
在你的语言习惯里可能“截”是垂直的。
但是在我的语言习惯里,“截面”是立体几何术语,不存在垂直不垂直的因素。
 楼主| 发表于 2020-11-22 12:46 | 显示全部楼层
DoctorWHO 发表于 2020-11-21 14:30
我只能说抱歉了。。。
在你的语言习惯里可能“截”是垂直的。
但是在我的语言习惯里,“截面”是立体几 ...

DD99DoctorWHO 二位先生看似名词之争,其实意义重大。
语言定义的不准确、易发生歧义,必将导致讨论交流甚至思考问题时出现偏差。


不过对蜗杆而言,当下汉语词汇最大的问题,在于是“法向直廓”还是 “法面直廓”的用法上。
这个可能引起的歧义和混乱更大。
