NGW行星齿轮计算，第一次用Kisssoft计算

一泉碎月 · 发表于 2021-5-12 22:26

hyfjy 发表于 2016-4-26 08:48
这组参数又把本话题继续进行讨论了，

这个啮合角只能适用于正传动

一泉碎月 · 发表于 2021-5-12 22:27

fuguangyi 发表于 2016-10-12 22:17
重温这个帖子，这种少齿行星齿轮如何设计呢？我的看法是要综合以下条件：
1、首先不根切，可以保证齿厚足 ...

内齿圈的齿顶与行星轮的齿根附件干涉问题也很重要

一泉碎月 · 发表于 2021-5-12 22:31

hyfjy 发表于 2016-4-2 14:59
给定参数的不合理性：

中心距13比较合理

一泉碎月 · 发表于 2021-5-12 22:33

TimWu 发表于 2018-8-15 13:48
请教高手，KISSSOFT教程上是重合度＞1，滑动计算是-1~1间非常好，-2~2间是良好，-3~3间是不能接受，但是楼 ...

滑动率，不能全部按照KISSDOFT，因为太阳轮齿数只有7，肯定超过3

hyfjy · 发表于 2021-5-13 21:56

86071717 发表于 2021-5-12 22:26
这个啮合角只能适用于正传动

关于行星机构中啮合角的选取，通常可以参考机械设计手册中齿轮部分，对外啮合角，内啮合角的选取原则。还有最终判定设计参数质量的目标函数。

hyfjy · 发表于 2021-5-13 21:58

86071717 发表于 2021-5-12 22:31
中心距13比较合理

所谓“合理”都是有所侧重的，就看设计者对设计结构的要求，要解决的问题而定，

zengxiaodong · 发表于 2021-5-15 14:42

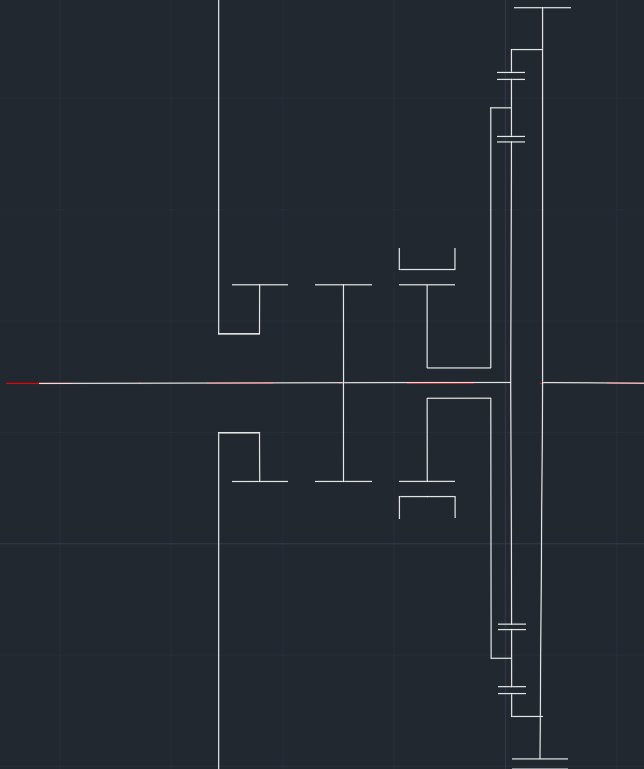

用于实现倒挡的行星齿轮

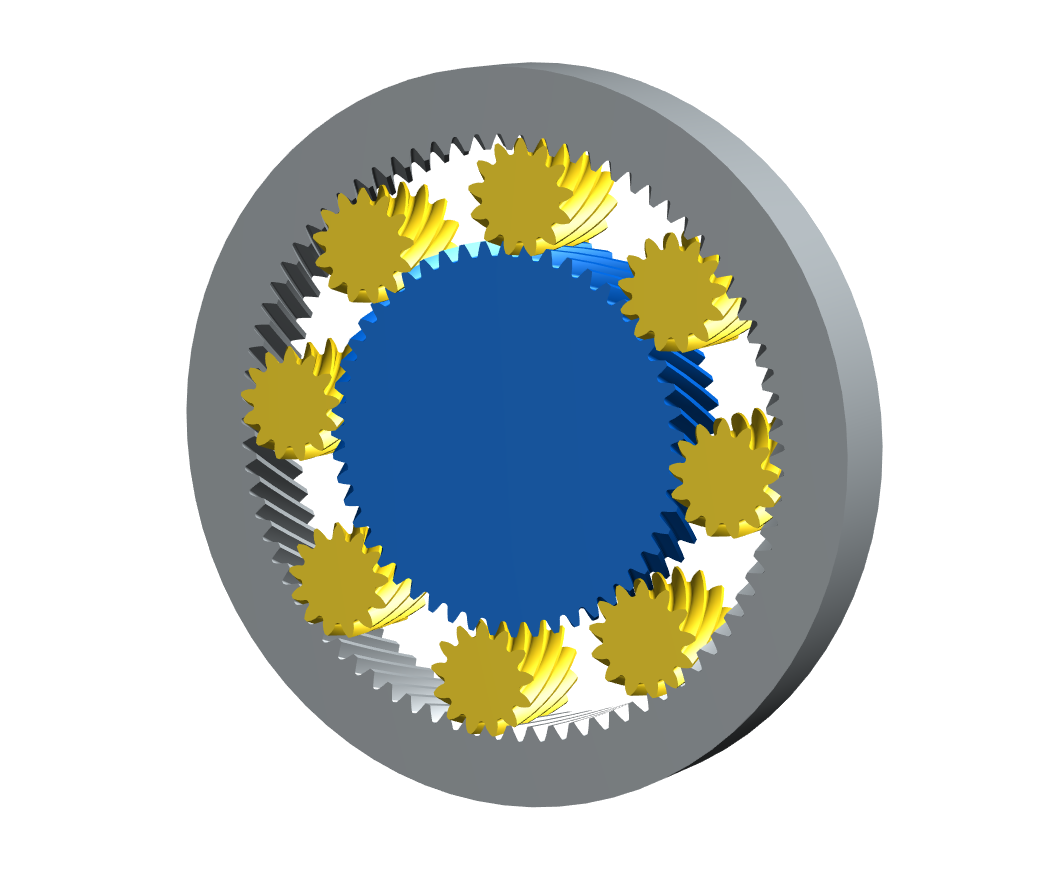

zengxiaodong · 发表于 2021-5-15 15:04

倒挡应该是固定行星架来实现，所以很难实现接近于1.0的传动比，本例是1.5左右。所以可以用很多个行星齿轮，本例用了8个

chendajun2016 · 发表于 2021-10-18 20:06

这套参数拉库了

好好学习天天向上

michaelyang · 发表于 2021-10-19 10:16

过渡曲线干涉、齿侧干涉、齿根干涉要在无背隙状态下模拟确认
