楼主: wanghuang117
收起左侧

NGW行星齿轮计算,第一次用Kisssoft计算

    [复制链接]
发表于 2016-3-31 17:42 | 显示全部楼层
wanghuang117 发表于 2016-3-31 16:59
你优化的参数参考一下呢


7-18-44.zip (867.81 KB, 下载次数: 66)




 楼主| 发表于 2016-4-1 01:25 | 显示全部楼层

中心轮0.57,齿顶已经很尖了,和牛爷计算的好像有些出入,CAXA生成不了齿形
发表于 2016-4-1 08:03 | 显示全部楼层
wanghuang117 发表于 2016-4-1 01:25
中心轮0.57,齿顶已经很尖了,和牛爷计算的好像有些出入,CAXA生成不了齿形

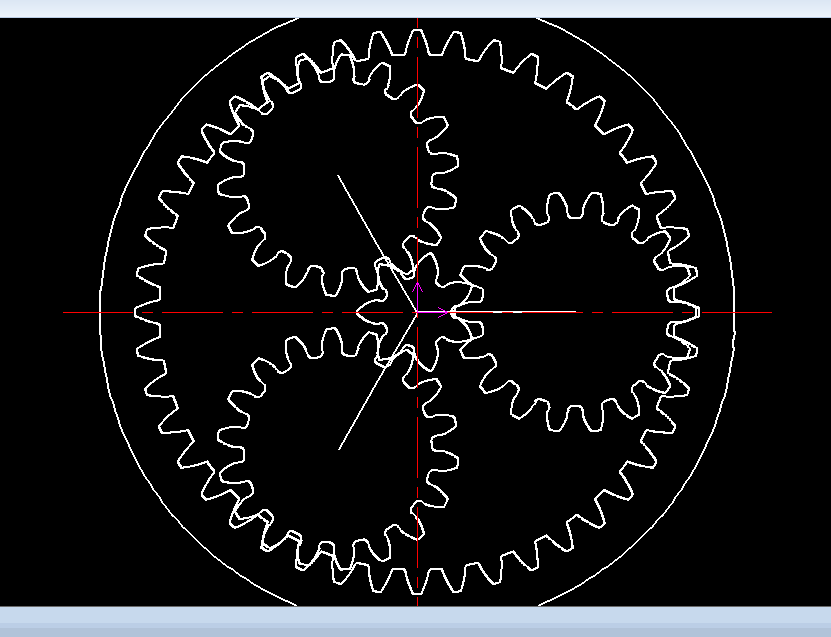

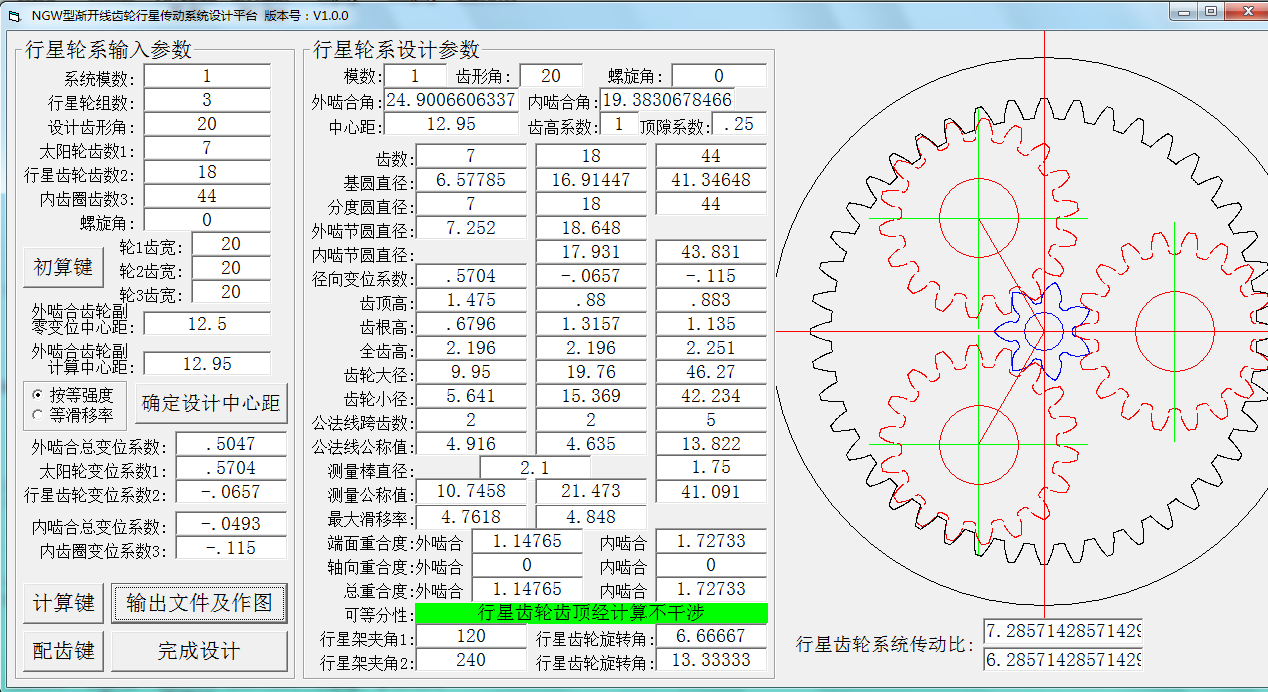

你还是说外行话,牛爷取的太阳轮变位系数与相应的齿顶圆如果按变位系数相对的话,比我做图的太阳轮齿顶还要更尖,我那已经是经过优化处理的,他的太阳轮变位系数为0.47,而齿顶为9.94,我取的变位系数为0.5704,齿顶圆是9.95,说明你对这些参数的几何意义仍然是在用“猜”的办法去判定,而不是根据参数的值去判定。

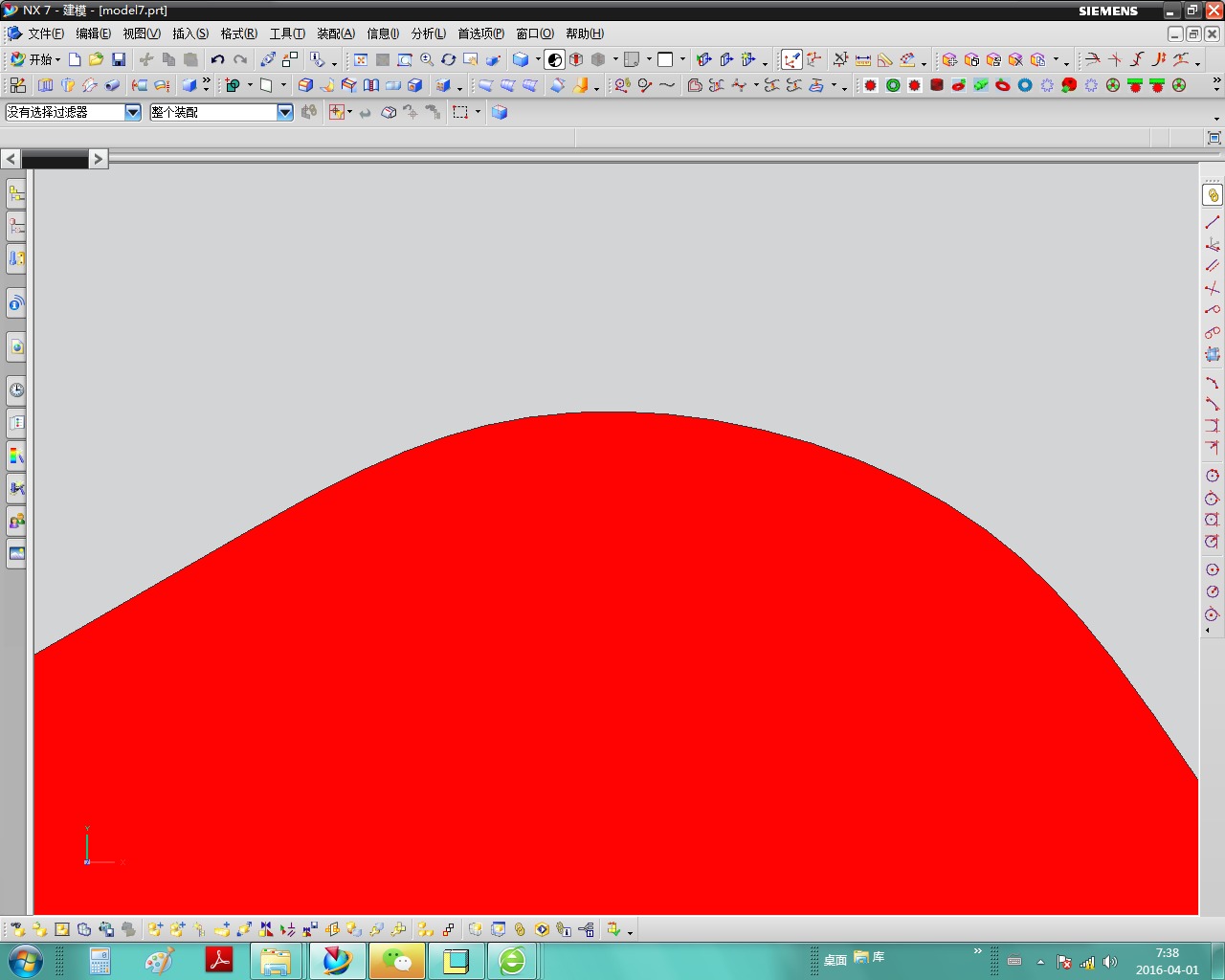

在UG的界面中放大到齿顶尖处

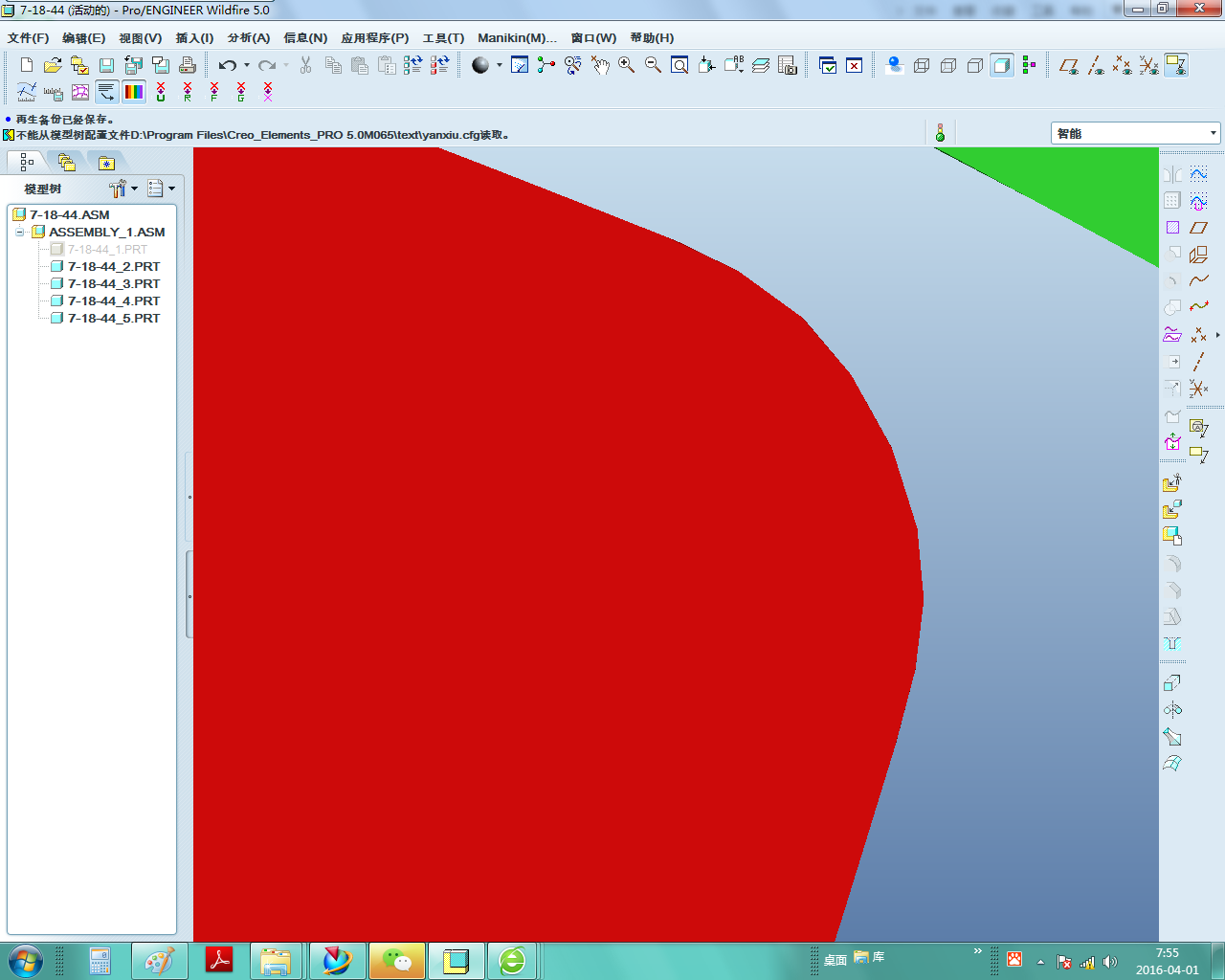

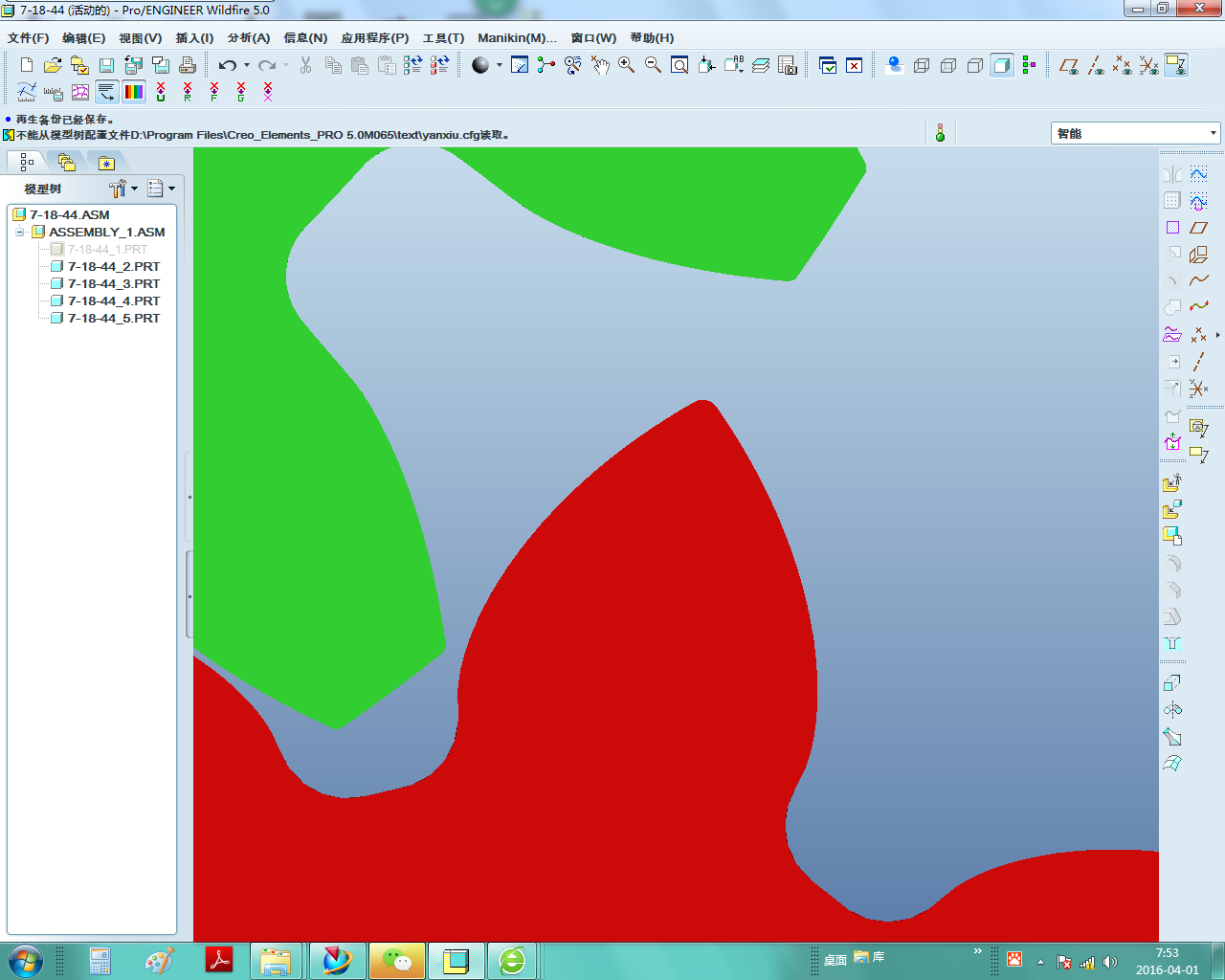

在PROE的界面中:


继续放大到齿顶处:


齿顶已经自动处理成为单圆弧了。

我上面已经发了三维的模型,不信可以打开看一下的。
发表于 2016-4-1 08:07 | 显示全部楼层

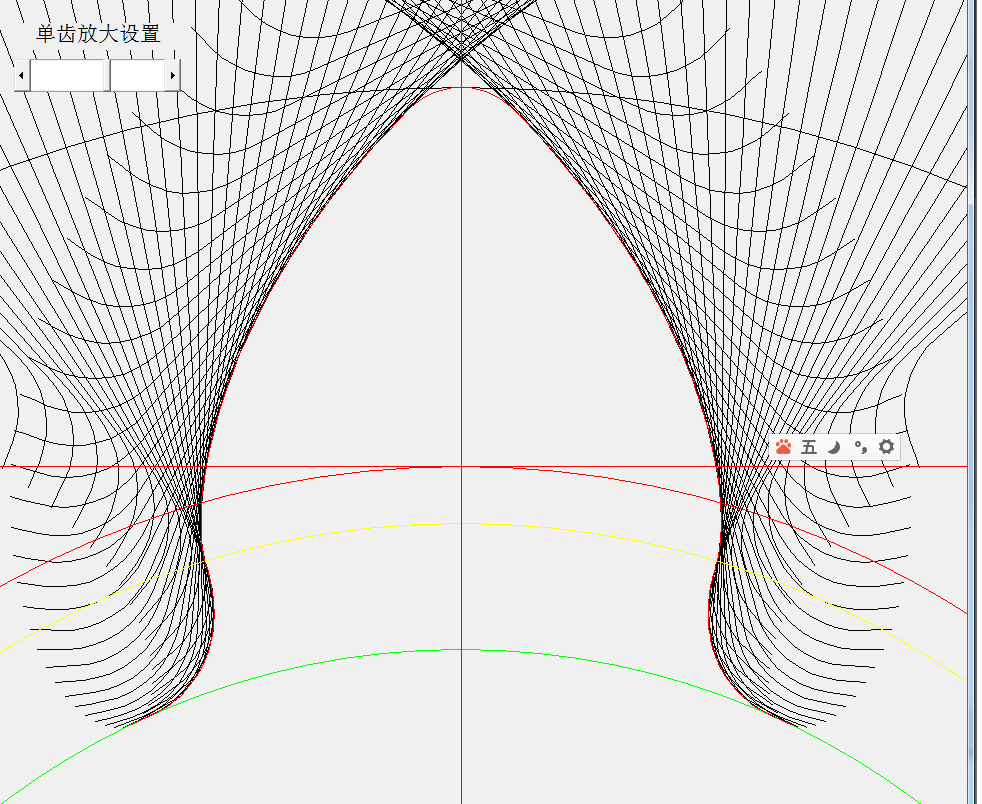

再看一下放大的齿形图:

 楼主| 发表于 2016-4-1 08:22 | 显示全部楼层
hyfjy 发表于 2016-4-1 08:07
再看一下放大的齿形图:

现在太阳轮是要滚齿加工,这个变位系数是不是有问题,会顶切
发表于 2016-4-1 08:29 | 显示全部楼层
本帖最后由 hyfjy 于 2016-4-1 08:36 编辑

这道题目首先当然是设计中心距,在可能的情况下,中心距最好设置在12.9-13mm,这是与你定下的齿数组合有关系的,过大或者过小,都会有一定的负作用,然后在这个区域内对外啮合的变位系数进行分配,目标函数是计算结束的齿面滑移率,如果考虑到太阳轮齿数过少,就应该适当再加大径向变位的数值,让其在太阳轮与行星轮的齿面最大滑移率比较时,太阳轮的最大值小于,或者略小于行星齿轮的最大值,其极限值为二者之和为最小值,在这个值的正方适当减小太阳轮的径向变位系数值,让其的最大值略增加一些。也就是在极限值以内,有一个“优良选择区。”这些也只是在设计时的一家之言。从根本上说,最好是避免使用12齿以内的最小轮(太阳轮或者行星轮),或者至少不要小于10齿的,这种设计上的先天不足,是设计者过分追求体积小而传动比大,又要模数大造成的,他们以为自己完全可以打破几乎所有设计资料上经过数十年,成百年得出的经验值,总以为这样就能赶超世界水平了,是不是有点过分。
在先天不足的情况下,设计的作品只能称为是勉强设计出的作品,后果是在使用中因质量,检验,超截,润滑等等不可预知的因素下齿轮箱的寿命明显低于设计寿命,最后反而是增加了使用成本。
调整极小齿数不是万能的。当然也不会是只有你才能有智慧的头脑,拍拍就能有的。
 楼主| 发表于 2016-4-1 08:49 | 显示全部楼层
我看过好多老外的产品都是10齿,我看噪音各方面都挺好,“先天不足“主要表现在哪些方面呢?
 楼主| 发表于 2016-4-1 08:50 | 显示全部楼层
wanghuang117 发表于 2016-4-1 08:49
我看过好多老外的产品都是10齿,我看噪音各方面都挺好,“先天不足“主要表现在哪些方面呢?

补充一下,10齿以下的很多,7~9齿比较常见
发表于 2016-4-1 08:51 | 显示全部楼层
本帖最后由 niuershiye 于 2016-4-1 09:06 编辑

费老师的  ”这些也只是在设计时的一家之言。从根本上说,最好是避免使用12齿以内的最小轮(太阳轮或者行星轮),或者至少不要小于10齿的。。。。。。。“ 与DIN 3993-1 第三页 的规定是一致的。

2016-03-30 设计了一套行星, 9-16-51 ,适当调节中心距变位 ,啮合也还好。少于10齿的,设计需要谨慎。

--------------------
我在前面也说了,为避免齿轮齿顶变尖 可以适当缩短齿顶搞系数 。

 楼主| 发表于 2016-4-1 09:58 | 显示全部楼层
niuershiye 发表于 2016-4-1 08:51
费老师的  ”这些也只是在设计时的一家之言。从根本上说,最好是避免使用12齿以内的最小轮(太阳轮或者行星 ...

牛爷帮我看看,齿顶高系数不变的情况下(因为要做样机,不想定刀具),太阳齿(7齿)取变位系数0.264,行星轮(18齿)和内齿圈(44齿),还有中心距如何取值比较合理点
