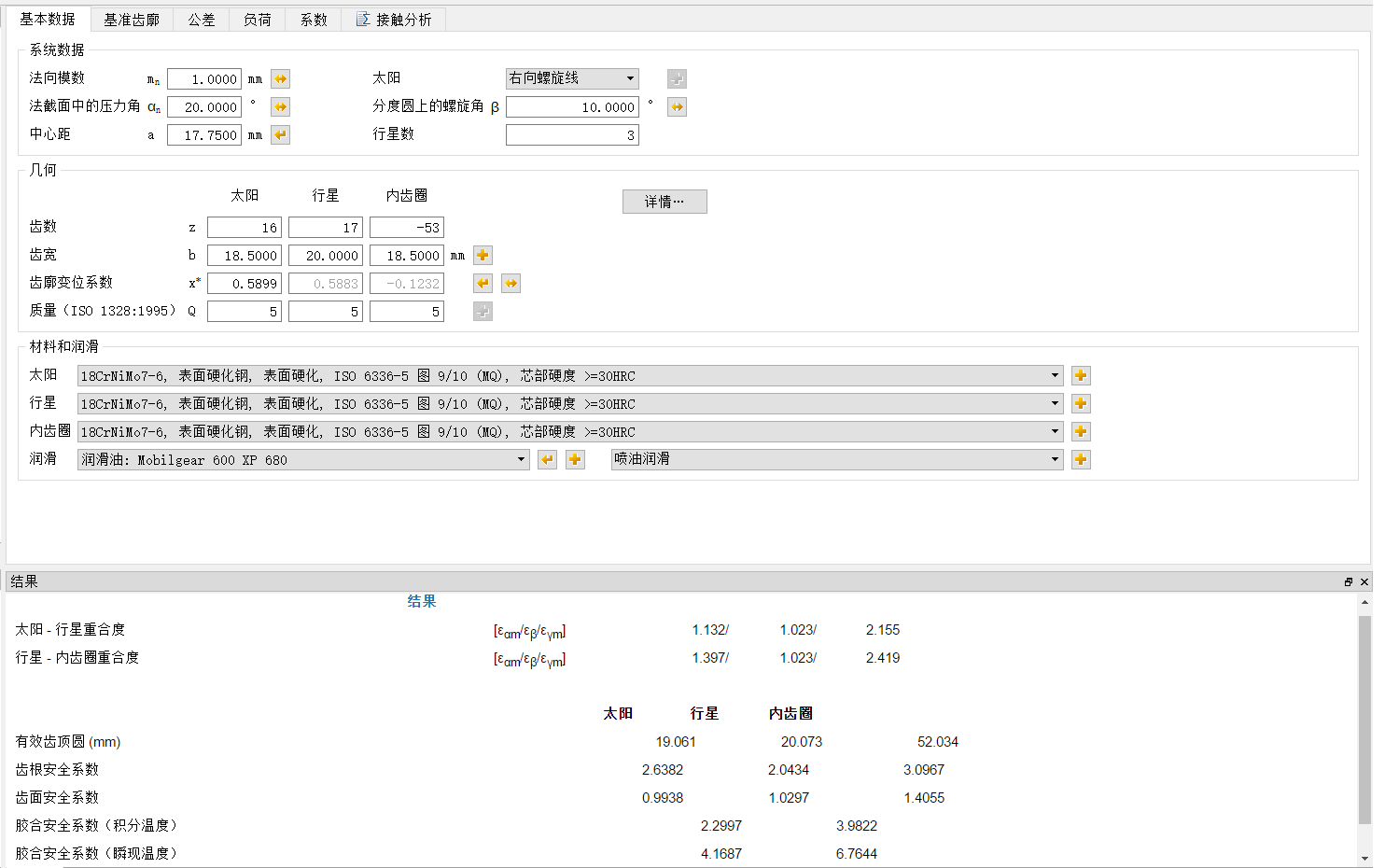

NGW行星齿轮计算，第一次用Kisssoft计算

zengxiaodong · 发表于 2021-5-1 19:37

FES123 发表于 2021-5-1 18:46
齿圈齿顶圆有效直径：75.586 与行星轮过渡曲线有可能干涉！

可能干涉，但是没有干涉！

zengxiaodong · 发表于 2021-5-1 19:55

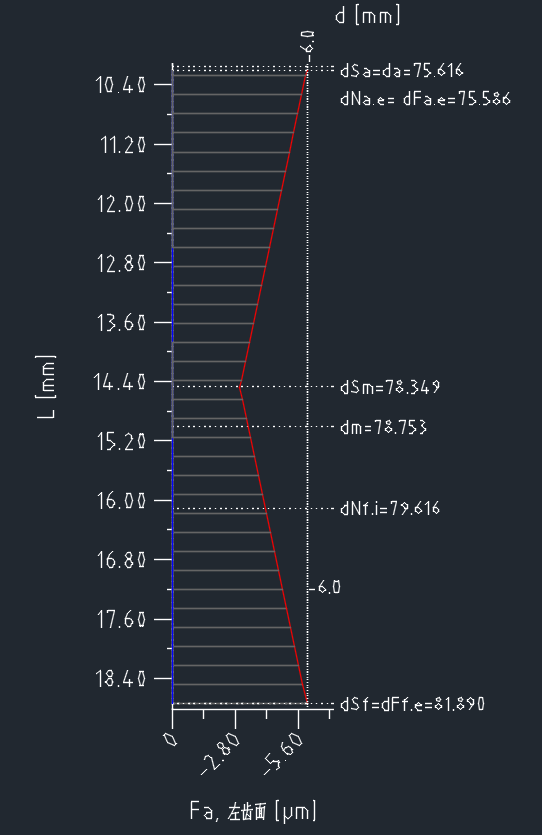

行星轮的齿廓图

内齿圈的齿廓图

zengxiaodong · 发表于 2021-5-2 15:49

由于中心距25毫米，所以：

25×2+25.504=75.504<75.586

zengxiaodong · 发表于 2021-5-5 07:40

接触计算报告

接触分析报告.pdf (846.62 KB, 下载次数: 11)

zengxiaodong · 发表于 2021-5-7 09:17

行星齿轮的设计比较复杂，约束条件太多太多。
例如齿数，就跟很多因素有关，均布条件、装配条件、邻接条件、追逐条件等等，而且要选取到合适的变位系数，以平衡内外啮合的滑动率，就这条都很难以达到。

zengxiaodong · 发表于 2021-5-10 12:44

另外一个方案

zengxiaodong · 发表于 2021-5-10 15:05

1、台湾建暐公司

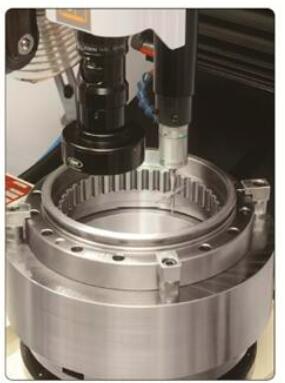

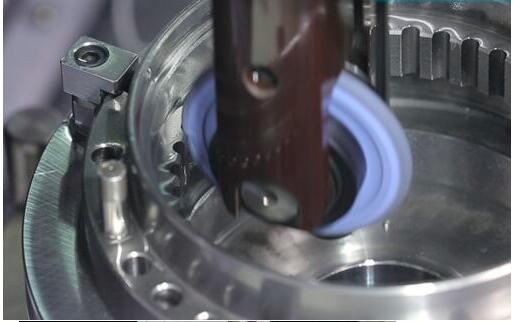

适用于内齿磨削，最小直径30mm，广泛用于RV减速机行业。台湾建暐公司是专业磨床生产厂家，除了内齿磨床，还生产外齿磨床、立式磨床、坐标磨床；目前在大陆已经有很多的用户，尤其是在RV减速机、电主轴、轴承、军工等行业；

最大模数M5，分度盘（第四轴）分割精度20秒/sec，定位精度X、Y轴为±0.0015mm，

咨询电话：135 0128 2025



zengxiaodong · 发表于 2021-5-11 10:45

台湾建暐只能磨直齿轮，斜齿轮磨不了！

wushihui · 发表于 2021-5-12 10:47

我都看不懂

，第一次来，要好好学习

飞翔新莞人家 · 发表于 2021-5-12 16:08

zengxiaodong 发表于 2021-5-10 15:05
1、台湾建暐公司适用于内齿磨削，最小直径30mm，广泛用于RV减速机行业。台湾建暐公司是专业磨床生产厂 ...

我还没见过内齿磨

，目前转行做小模数齿轮了，更没机会见了。
