非参数化螺旋锥齿轮三维造型

logxing · 发表于 2010-3-28 12:41

关键是生成坐标，这步是参数化的吧。这样整体看来也算是参数化建模了。

handsomcyp · 发表于 2010-3-28 19:10

bucuo ,做的不错

hyfjy · 发表于 2010-3-29 20:02

参数化在设计时肯定是要用的，我这里指的主要是作图时已经脱离了参数化的框框，作图就是纯操作三维软件了，在作图时已经不好对齿轮的参数作修改了，所以这就是一种非参数化作图，与参数化作图还是有区别的是吧。

ys789 · 发表于 2010-3-29 22:49

又长见识啦

zhangjun · 发表于 2010-3-30 08:39

很容易看出为什么内对角会对降低噪音有好处了。

zhangjun · 发表于 2010-3-30 08:39

很容易看出为什么内对角会对降低噪音有好处了。

wpl · 发表于 2010-3-30 12:46

您好，可以把计算齿面数据的程序发我看下嘛?
或者告诉我如何计算齿面数据呢？
我的邮箱是wpl19860708@gmail.com
谢谢

hyfjy · 发表于 2010-4-1 19:40

回复 17# wpl

先发点你的大作才是，在网上总是互相帮助的，有问题可以提出来，但不能一切都等待是吧，很高兴你能不断地关注，更高兴能在网上看到你的作品。谢谢。

hyfjy · 发表于 2010-4-1 20:25

回复 3# poxiangzi

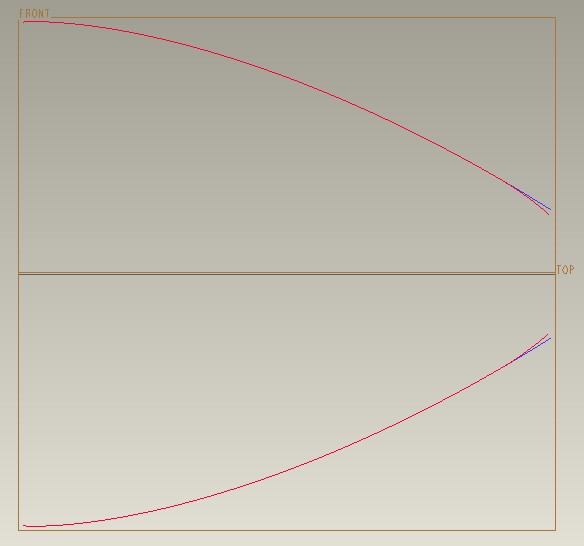

谢谢提供的材料，我也提出自己的看法，修形的全过程只是把原来的齿形“修小”，而不能在原来的基础上放大，所以我处理修形都是减少不需要的部位，下面的图是用CAXA作的修形与不修形的齿形比较，附件中是计算参数和不修形与修形的样条线数据文件，用CAXA打开后就可以看到小端，中端及大端的比较情况。

齿轮比较.rar (36.77 KB, 下载次数: 10)

wonderful · 发表于 2010-4-1 22:13

齿轮的齿顶修缘，这样可以避免啮合时的冲击。
