关于渐开线塑料齿轮设计制造方法的讨论

mrmrw · 发表于 2024-1-17 14:33

去年一个项目涉及三角花键，今天看到网上有人问这个问题。

其实三角花键，属于历史遗留的一个花键，再学习使用意义已经不大。
三角花键基本上已经被渐开线花键取代了。三角花键，一般外花键是渐开线花键，其刀具和齿轮的滚刀是一样的设计；内花键采用的是三角形，一般是拉齿加工或粉末、注塑等工艺成型。

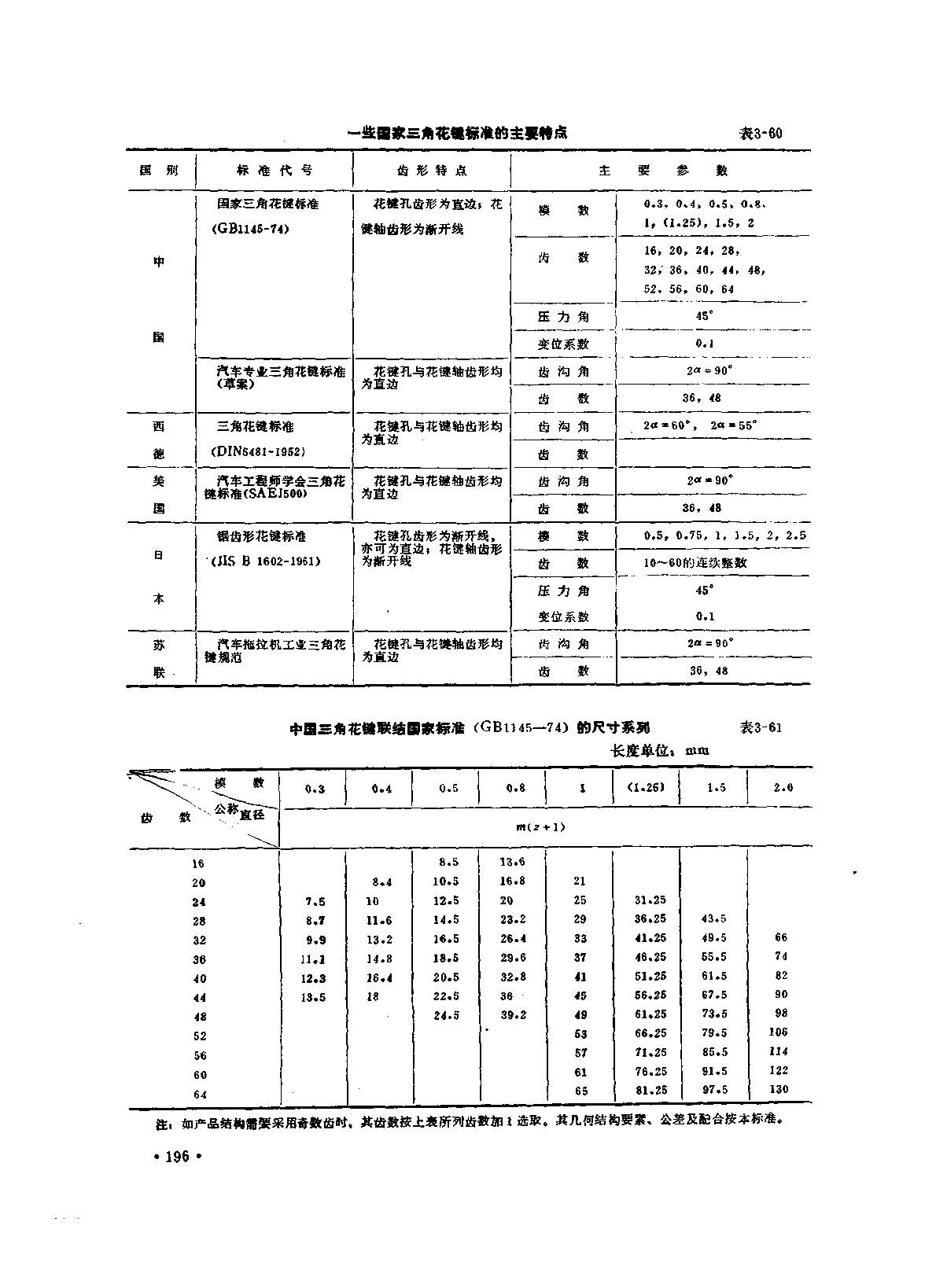

相关标准如下：
——————————————————

mrmrw · 发表于 2024-2-29 11:59

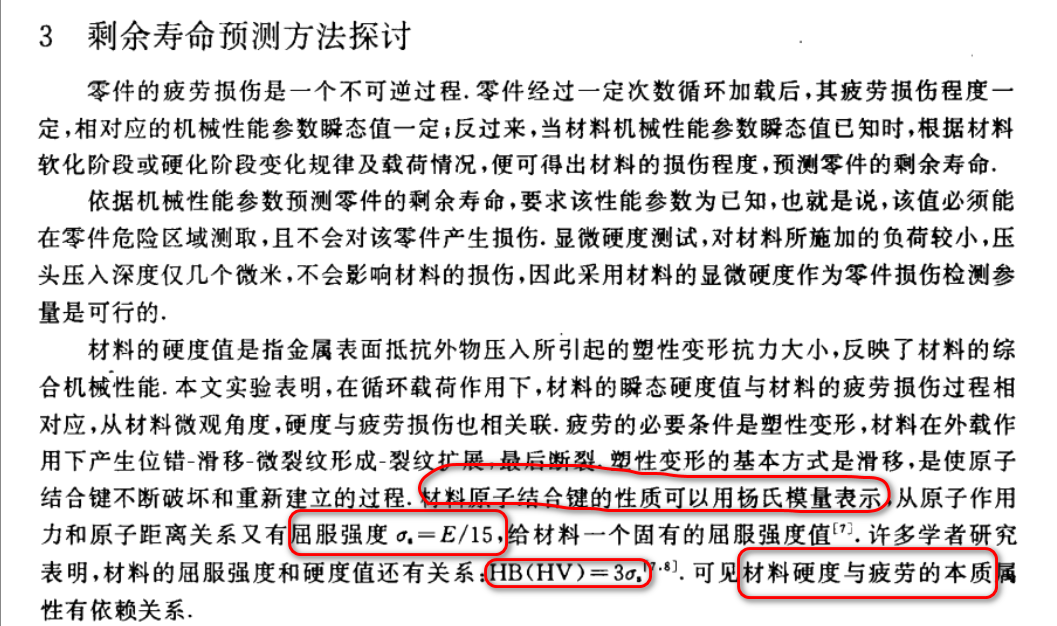

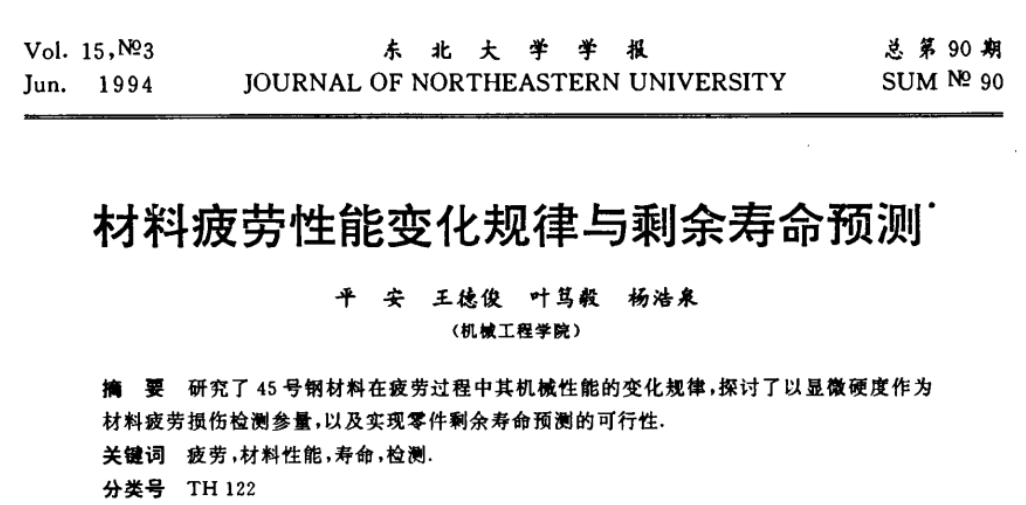

关于材料的强度与硬度的关系。这篇论文的论述还是比较有意义的！

截图记下来！

xingkong_960821 · 发表于 2024-2-29 16:12

讲的比较详细通透

yxd2008 · 发表于 2024-3-11 20:51

又开始打开网站了，可喜可贺！

yxd2008 · 发表于 2024-3-11 20:54

很好，好贴都多发一点

mrmrw · 发表于 2024-3-22 09:01

在工程使用中，图纸检测需要给每个尺寸或形位公差等标注一个序号，这个序号一般用球标来标注。——这种带序号的图纸，称之为QC检测图，也有的称为灯笼图、气泡图、水滴图等！

行业中，习惯使用VDA标准中的水滴形状的符号标注! 这种标注方式在很多检测图纸中出现，但是能够迅速标注这种比较完美的序号，还是要借用一定的工具来实现！

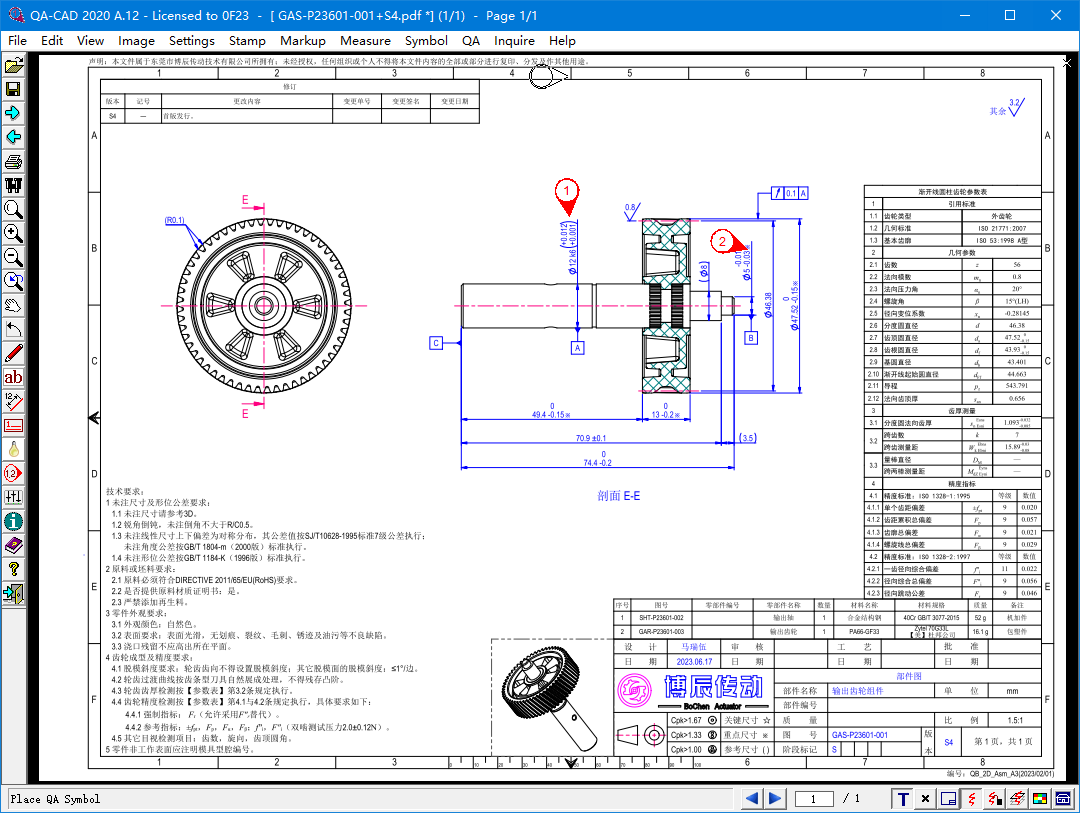

目前，常用的工具有SW Inspection 和QA-CAD。
（1）SW Inspection：与SW兼容性比较强，对PDF文件的标注比较方便。
SW Inspection.png

（2）QA-CAD对AutoCAD文件比较适合，对其它PDF或者图片等容易造成文字模糊。

zhang123456 · 发表于 2024-3-29 20:41

mrmrw 发表于 2023-6-28 09:13
对于锥齿轮，很少用内锥齿轮，一般的还是以90°的轴交角为主！

现在ks2022已经开始提供内锥齿轮副的设计 ...

老师，您好！请问用ks怎样画内锥齿？我输进数据后计算，2D齿形可以显示，但3D图不能生成，数据有问题。能否发个实例给我学习一下，谢谢

xiemoyan · 发表于 2024-4-1 19:43

回顾学习，感谢大佬们

mrmrw · 发表于 2024-4-12 07:56

集齐了三大GB齿轮精度标准的文件，高清分享！

2023年后的新标准，基本等同ISO 1328的最新标准！

GBT 10095.1-2022 圆柱齿轮 ISO齿面公差分级制第1部分：齿面偏差的定义和允许值【.pdf (1.04 MB, 下载次数: 2)

GBT 10095.2-2023 圆柱齿轮 ISO齿面公差分级制第2部分：径向综合偏差的定义和允许.pdf (807.02 KB, 下载次数: 2)

GBT 38192-2019 注射成型塑料圆柱齿轮精度制轮齿同侧齿面偏差和径向综合偏差的定义和允许值.pdf (1.01 MB, 下载次数: 2)
