关于渐开线塑料齿轮设计制造方法的讨论

狂奔的蜗牛8585 · 发表于 2021-6-12 10:03

ywq 发表于 2007-4-28 11:12
#13
使用道具由于齿形的不均匀性，采用均匀放缩肯定是不行的，这时可采用变模数法进行设计齿轮型腔的外轮 ...

是的，说的非常好

mrmrw · 发表于 2021-9-18 11:22

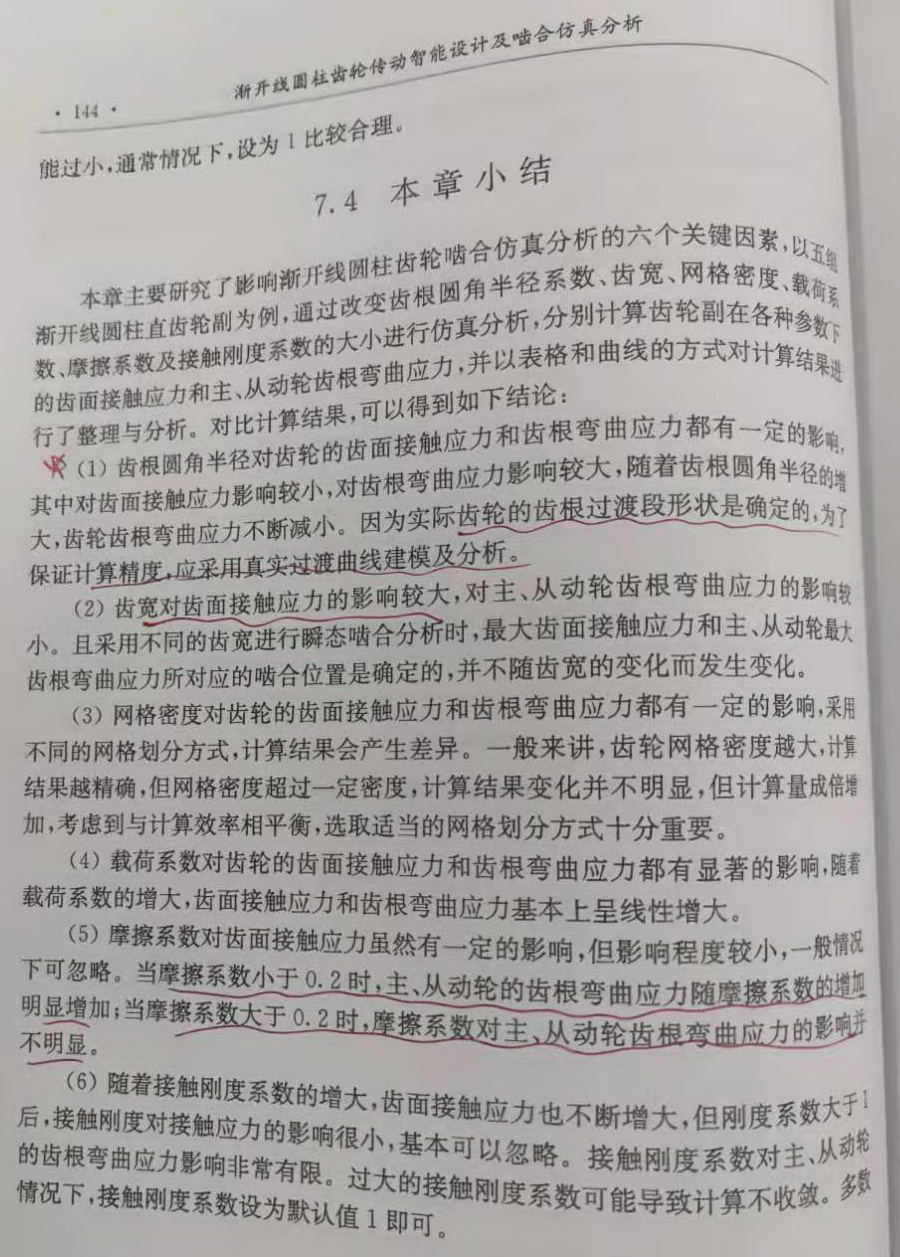

最近在关注齿轮强度及有限元分析方面的一些知识，现在将一些结论抄在这里，方便查阅。出处：李学艺著《渐开线圆柱齿轮传动智能设计及啮合仿真分析》

【1】关于摩擦系数与齿面接触应力和齿根弯曲应力的影响
  （1）摩擦系数对齿面接触应力有一定的影响，但影响程度很小，一般情况下可以不予考虑。
  （2）在齿轮啮合仿真时，若摩擦系数较小，应考虑摩擦系数的影响，精确选取齿轮摩擦副之间的摩擦系数（＜0.2）；若摩擦系数较大（＞0.2），则对摩擦系数的精度无需过高要求。
————
  啮合齿面的摩擦主要包括三种：齿面间的滑动摩擦、滚动摩擦和金属弹塑性变形引起的内摩擦，而齿面间的滑动摩擦起决定作用。Ansys软件提供了基本的库伦摩擦模型。以上结论是采用不同实例作品CAE分析对比得出的结论。
————————————


mrmrw · 发表于 2021-9-27 14:01

关于交错轴螺旋齿轮副啮合的滑动问题，有不少论文介绍，其计算相对比较复杂。
今天看到ks2021直接采用当量齿轮的滑动率来表示，不知道这种方法具体对磨损或者说设计有多少指导价值。

mrmrw · 发表于 2021-10-26 14:40

使用SolidWorks随形阵列来绘制齿条型刀具展成渐开线圆柱齿轮的端面齿形方法，经过验证是可以满足使用要求的。
这个方法不是用来替代理论分析，只是作为一些特殊使用要求来做验证对比使用的，可以说是一种新的图解方法。
论文已经总结，等待评审后发布出来。
这里将该方法的帖子地址发出来，供参考！
——————————
http://www.gearbbs.net/forum.php ... page%3D1&page=2
————————————————————

登录/注册后可看大图

mrmrw · 发表于 2022-1-21 09:46

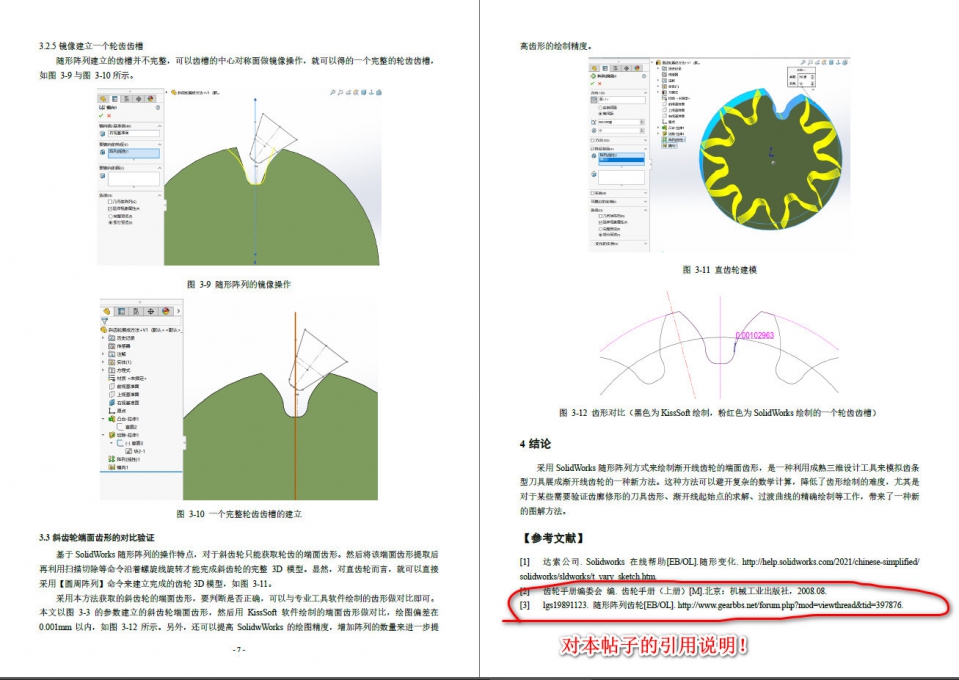

随形阵列的论文发上来，大家和本论坛中的帖子对着看，比较容易理解！
我只是将网友的帖子整理一下，将准确的绘制方法写出来而已！

基于SolidWorks的齿轮端面齿形绘制方法 V1.pdf (1017.56 KB, 下载次数: 15)

huangfucheng · 发表于 2022-3-10 16:14

mrmrw 发表于 2007-11-22 13:25
关于塑料齿轮设计制造所涉及的知识领域问题：
作为塑料齿轮，是工程塑料与齿轮的结合，它涉及的领域主要有 ...

赞同上面的观点

eamin · 发表于 2022-3-29 10:56

好贴，顶起来~~~

eamin · 发表于 2022-3-29 11:30

mrmrw 发表于 2009-7-16 10:32
公差与配合软件发布
在搞塑齿减速器设计时，很多公差可以参考公差与配合数据表。当然，现在对塑料件的公差 ...

这个顶一下

mrmrw · 发表于 2022-4-24 11:57

微型齿轮，尤其是模数在0.2以下的金属齿轮，机加工工艺是很难生产，尤其是量产！

采用MIM工艺做微型齿轮是一条新途径。

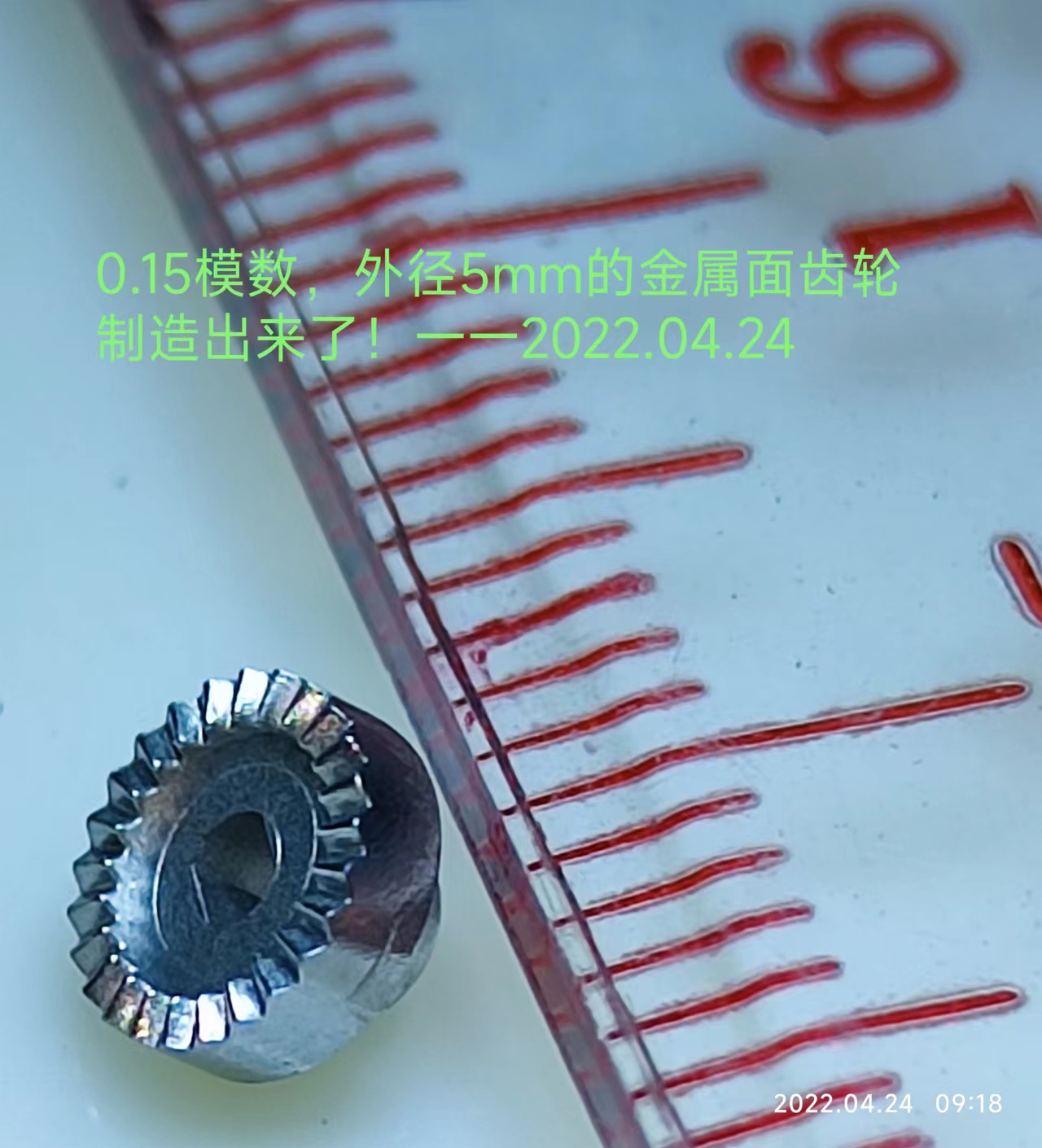

下面是2022.04.24公司生产的微型金属面齿轮。模数0.15，外径5mm的不锈钢齿轮，硬度HRC40以上。

484455184 · 发表于 2022-4-25 06:49

mrmrw 发表于 2012-8-10 08:31
没有想到很多人都问蜗杆斜齿轮的啮合设计方法，下面我给出一个例子！

（1）几何参数

帮忙告知几何参数中的齿根尺寸8.947是如何计算的？谢谢！
