关于渐开线塑料齿轮设计制造方法的讨论

mrmrw · 发表于 2015-2-10 08:31

对于小模数齿轮减速单元产品，尤其是塑料齿轮构成的牙箱，空载和负载的时候噪音是有差异的。
（1）空载噪音＜负载噪音：这个时候说明齿轮精度、装配条件做的不错，处于理论共轭，噪音在空载时较为理想。负载时出现弹性不共轭状态，噪音有点差！
（2）空载噪音＞负载噪音：这个时候说明负载时齿轮承受了较大的载荷，轮齿变形出现了弹性共轭，而空载时齿形共轭状态不理想！

qiaowankui · 发表于 2015-4-1 15:02

最近做产品设计中遇到了钢制蜗杆和POM斜齿轮的设计，一开始还以为是蜗轮蜗杆，后来看了一些文章才明白是蜗杆斜齿轮的啮合设计，但关于此方面的资料实在太少，软件也没有，欧阳志喜老师有本书《塑料齿轮设计与制造》买都买不到，谁有关于这方面的资料介绍下？

mrmrw · 发表于 2015-4-10 08:25

关于VDI 2736的4个技术标准，现在已经找到了2个，还缺2个！希望有的同仁分享一下！
这里将找到的2个标准分享出来！
（1）VDI 2736-1:2014

VDI 2736 Blatt 1 Entwurf-2014-06.part1.rar (2 MB, 下载次数: 34)

VDI 2736 Blatt 1 Entwurf-2014-06.part2.rar (904.91 KB, 下载次数: 30)

（2）VDI 2736-3

VDI 2736 Blatt-3 E 2012-11.part1.rar (2 MB, 下载次数: 30)

VDI 2736 Blatt-3 E 2012-11.part2.rar (1.54 MB, 下载次数: 31)

mrmrw · 发表于 2015-4-17 08:33

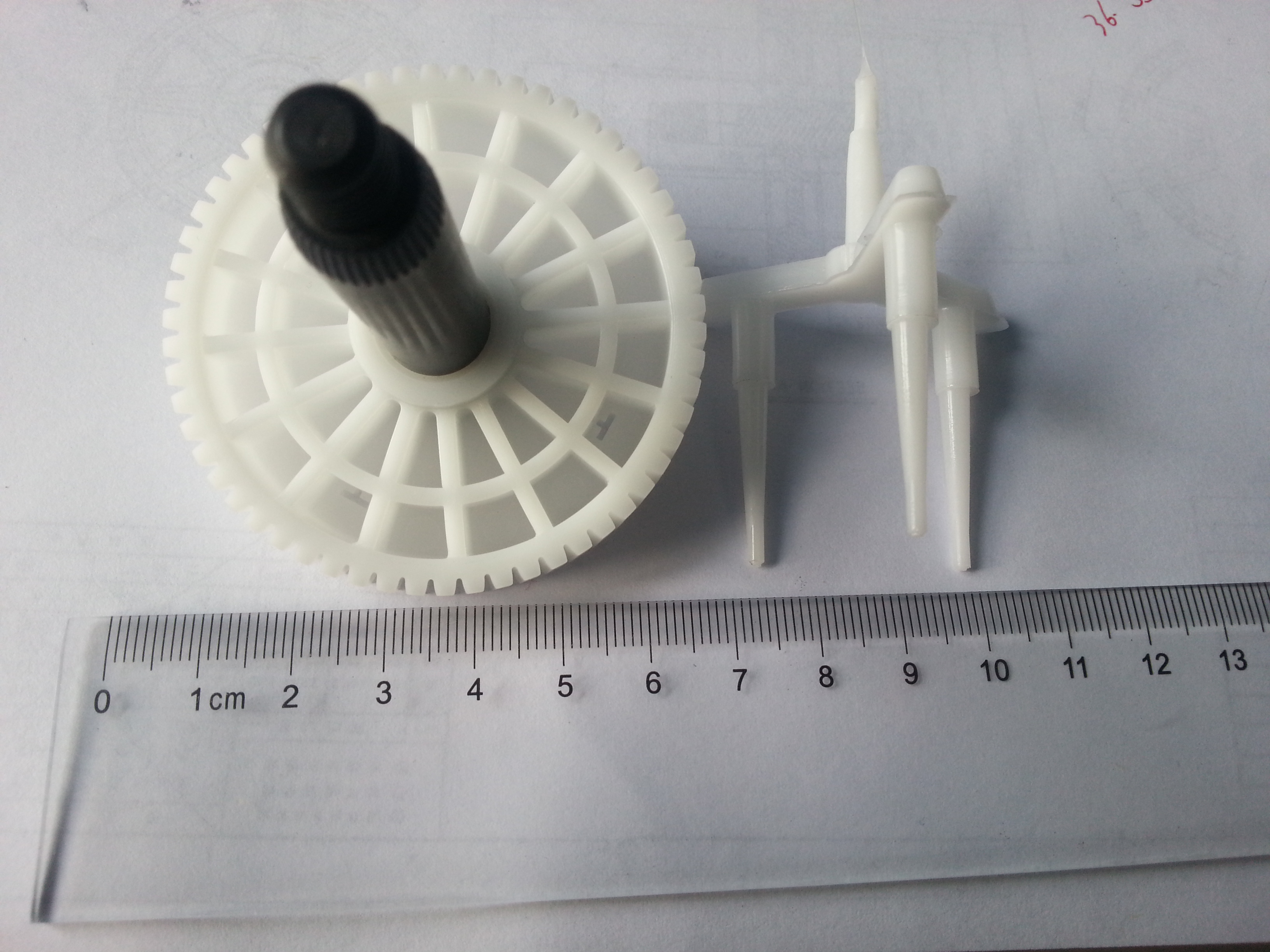

附图中的是公司制作的一个塑料斜齿轮，配金属蜗杆用的。
这个斜齿轮通过齿形齿向及轴向大小头反补方法，将齿形、螺旋线和齿顶圆直径的大小头问题减小了。
（1）齿顶圆直径跳动公差在0.04mm，10mm的齿宽方向上的大小头控制在0.05mm。

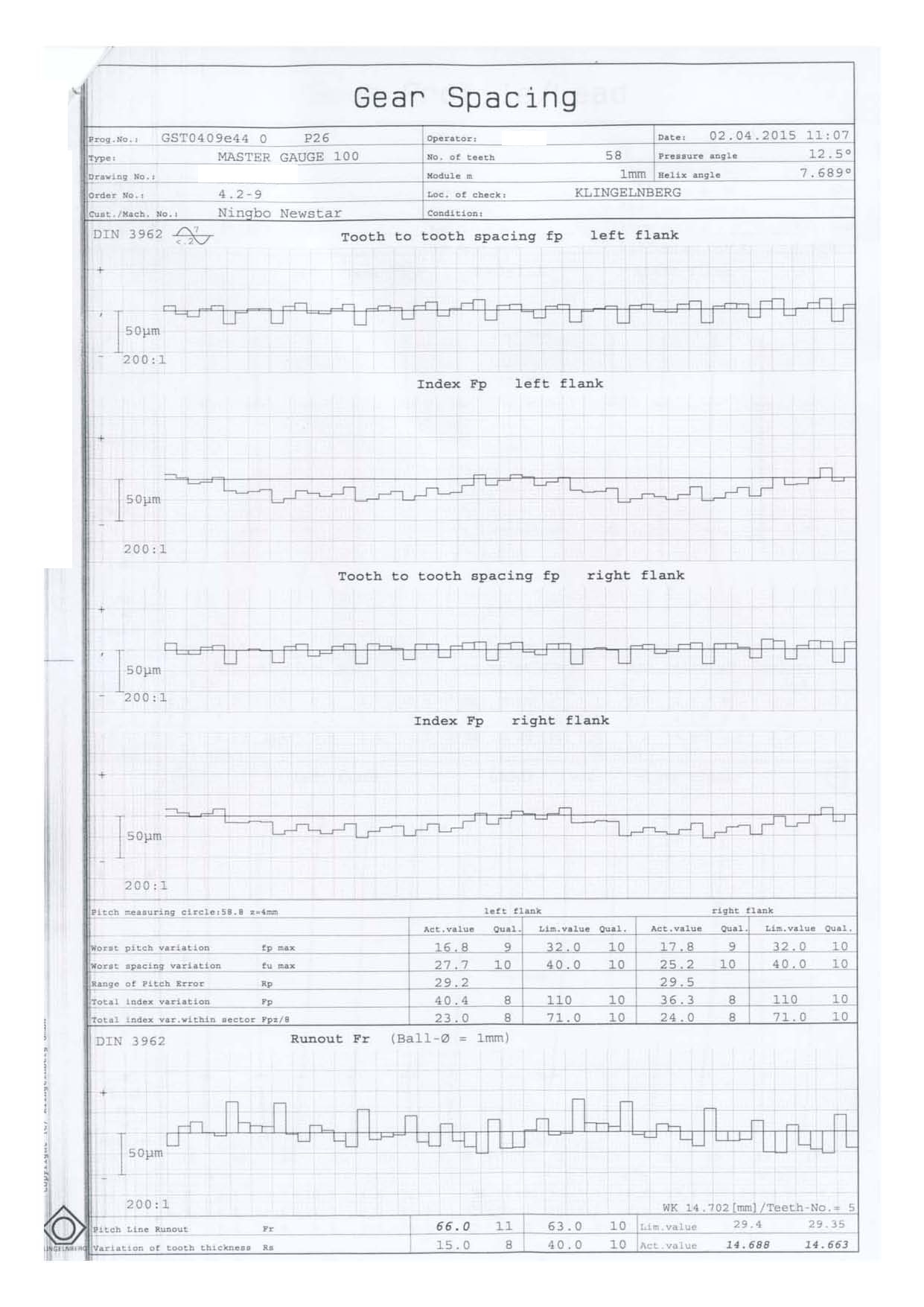

（2）齿形精度和螺旋线、齿距等公差看精度表。
（3）有点失败是，该产品的加强筋结构设计导致径向跳动公差不是很理想。

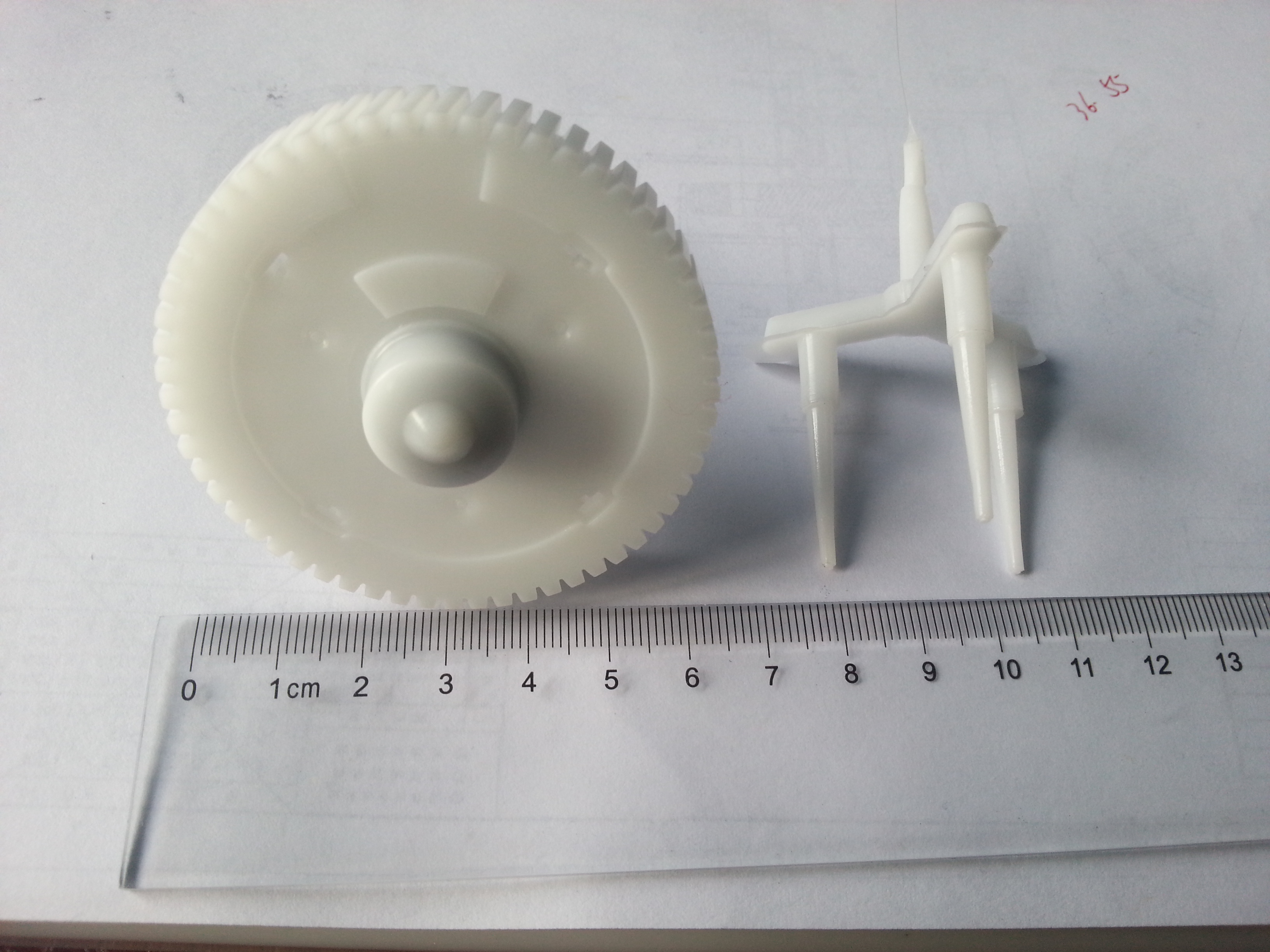

产品图

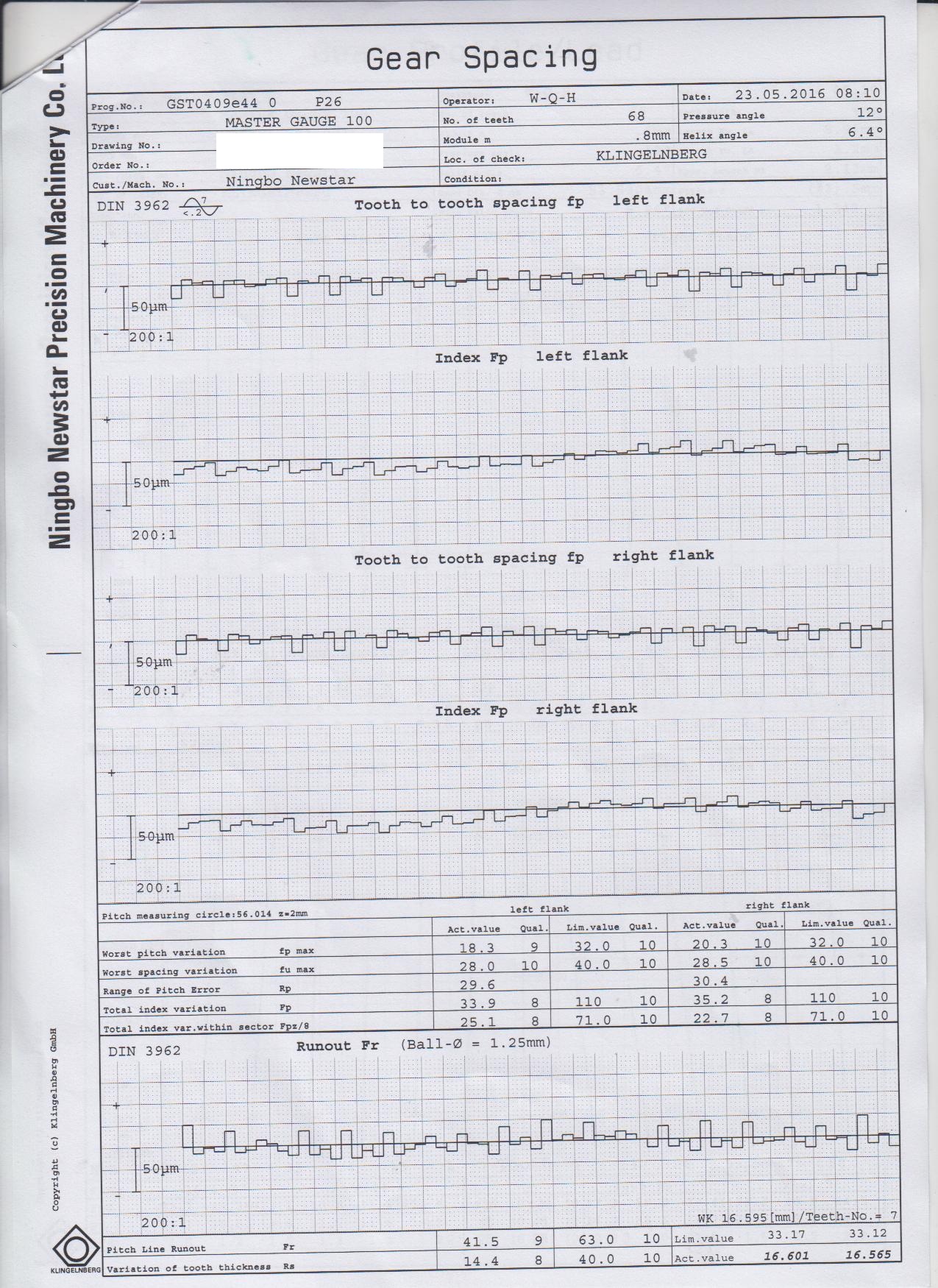

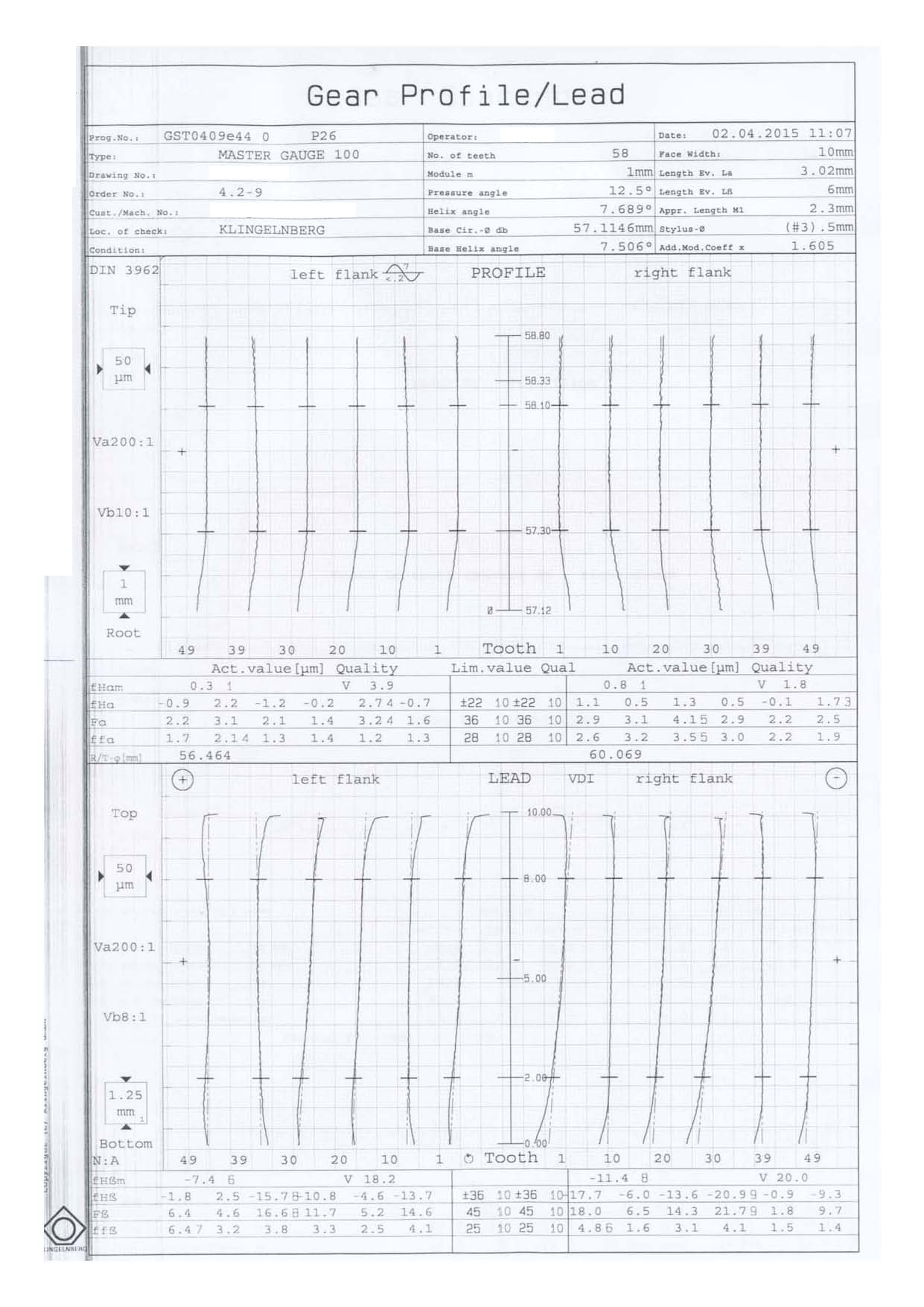

精度测量

mrmrw · 发表于 2015-4-23 22:51

在小模数齿轮中，现在流行用检验半径Tr来测量齿厚。
对于这个概念，在ISO 1328标准中也提到了，但是说的不是很清楚。

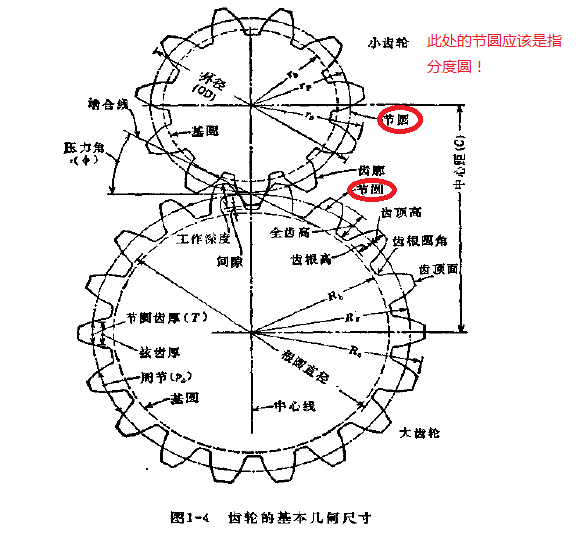

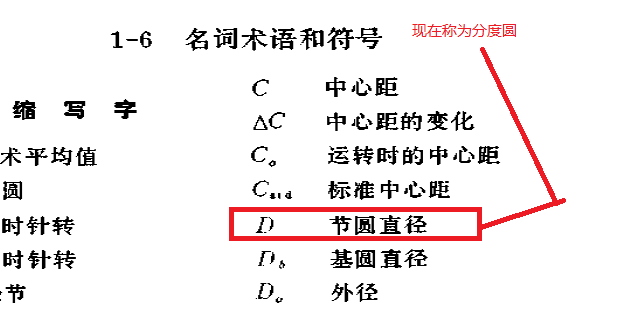

下面从一本图中看到了，摘出来，供参考！
需要主要的是：这本书没有分度圆的概念，是用节圆来替代分度圆，这一点需要注意：

mrmrw · 发表于 2015-5-16 07:46

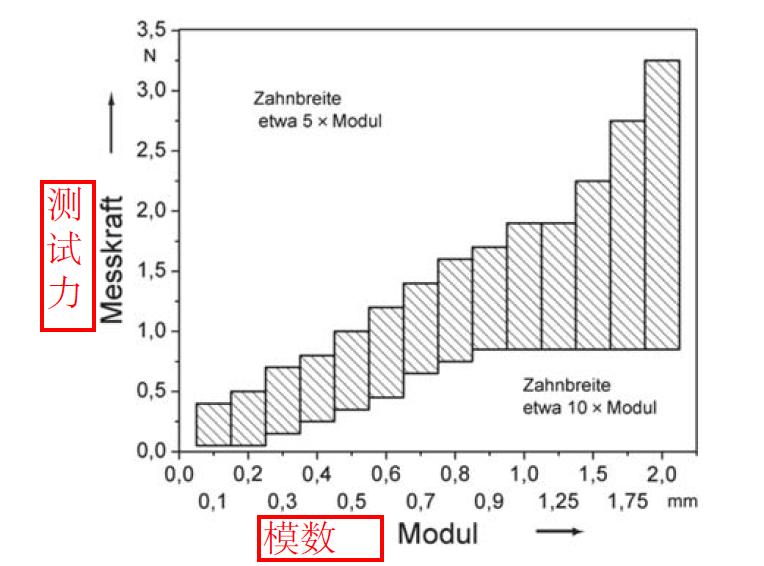

塑料齿轮采用双啮仪检测时，必须考虑双啮测试压力问题。目前，JIS B 1702-3:2008，VDI 2736-1:2014（草案）中都对这个问题做了规定。
（1）JIS B 1702-3:2008规定

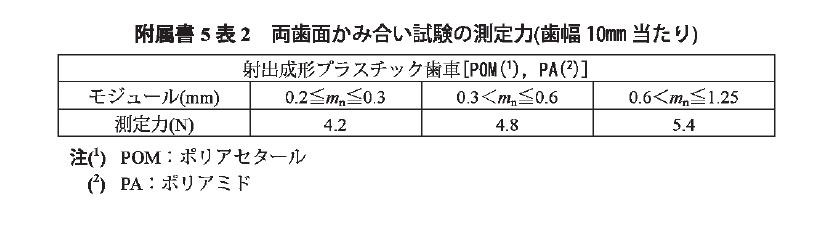

（2）VDI 2736-1:2014（草案）规定


mrmrw · 发表于 2015-6-5 07:28

非常感谢一位同仁的热心帮助，终于集齐了VDI 2736 的4部分技术标准。
本论坛已经分享了2个了。
*****************
后续将发学习的一些新的发出来！

zipper · 发表于 2015-6-8 14:36

谢谢版主分享这么好的资料！

mrmrw · 发表于 2015-7-3 08:14

   最近搞了一些大螺旋角的斜齿轮，有些人对于这些大螺旋角的斜齿轮的模具型腔是否采用线割加工，存在很多的看法，有些人总是认为都是可以线割的。
   其实这个问题是很容易解释的：以齿轮分度圆为基准建立螺旋线，以齿宽所界定的2个平面与螺旋线的2个交点绘制一条斜直线，然后就可以测量螺旋线与斜直线之间的差别。显然，在b/2的平面上，二者的差别最大。
  如果将b/2平面上建立基圆，就可以将这个误差测量出来——螺旋线总偏差。对于螺旋线总偏差，如果大于0.02mm，则不推荐使用了，也就是说线割方法加工的斜齿轮的理论误差就太大了。

mrmrw · 发表于 2015-7-17 10:02

本帖最后由 mrmrw 于 2015-7-17 10:09 编辑

对于塑料齿轮而言，齿向鼓度的齿轮的模具型腔加工是很有难度的事情。
但是，最近看到的一篇论文，却给我提了一个醒！原来适当调节线割机床和切削液，就可以线割出齿形鼓度。
**********************
论文：

高效、精密、完整性电火花线切割加工研究及发展趋势.pdf (665.62 KB, 下载次数: 34)
***********

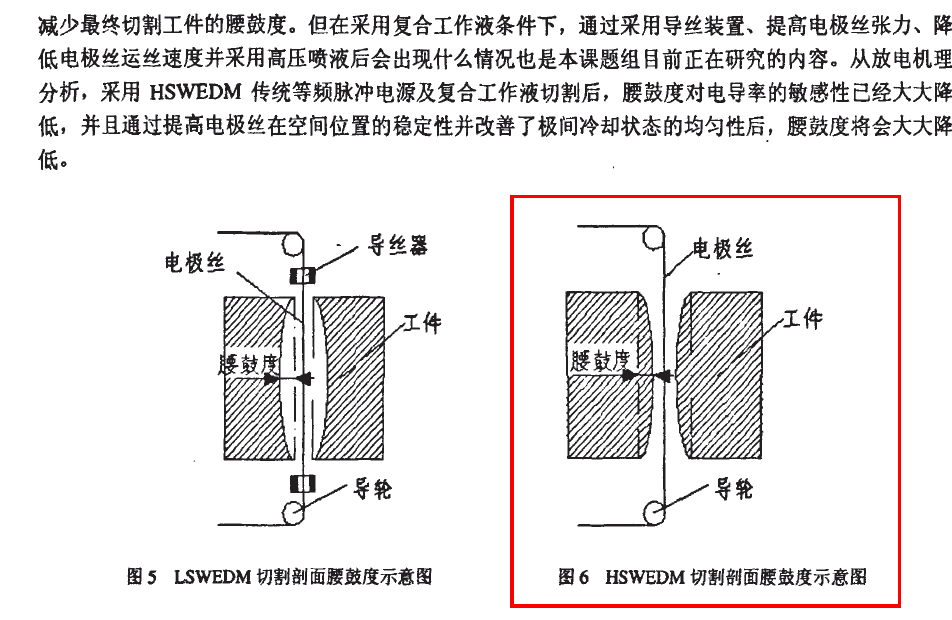

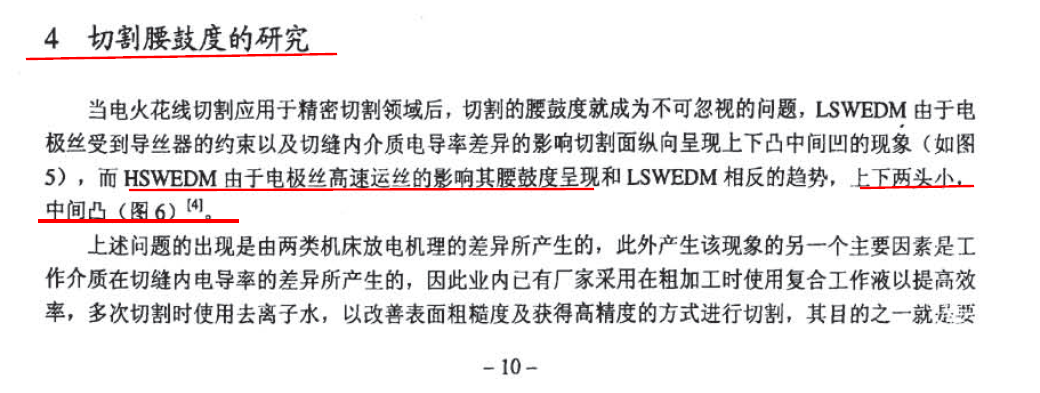

截图

***********************
如果上述的方法合适的，那么可以调整线切割工艺来实现模具型腔的内凹加工，做出的塑齿将出现齿向鼓度！
这个方法不知道哪位实现过？但是线割的师傅都不懂这些，哪位对此有深入的研究？
