弧齿螺旋锥齿轮副的设计及三维建模（第一部份）

hyfjy · 发表于 2009-8-16 21:00

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 hyfjy 于 2009-8-16 21:07 编辑

弧齿螺旋锥齿轮是一般工业用齿轮副中同样模数能承受较大载荷，噪音较低，允许线速度较快，传动比变化可选择性较大，设计较为简单的一种齿轮副。它广泛地运用于工业生产的各个领域。与直齿圆锥齿轮相比，它有许多优点，所以在直齿圆锥齿轮不能承担传递动力的地方，优先考虑的都是由直齿形改为圆弧齿形，成为弧齿螺旋锥齿轮副。
作者曾在直齿圆锥齿轮的三维建模上作过一定的研讨，近期，由于工作的需要又对弧齿螺旋锥齿轮的设计进行了编程工作，同时可由编程的文件直接输出这种齿轮的齿形曲线，从而为方便快捷地进行设计计算及三维作图找出了一条路。

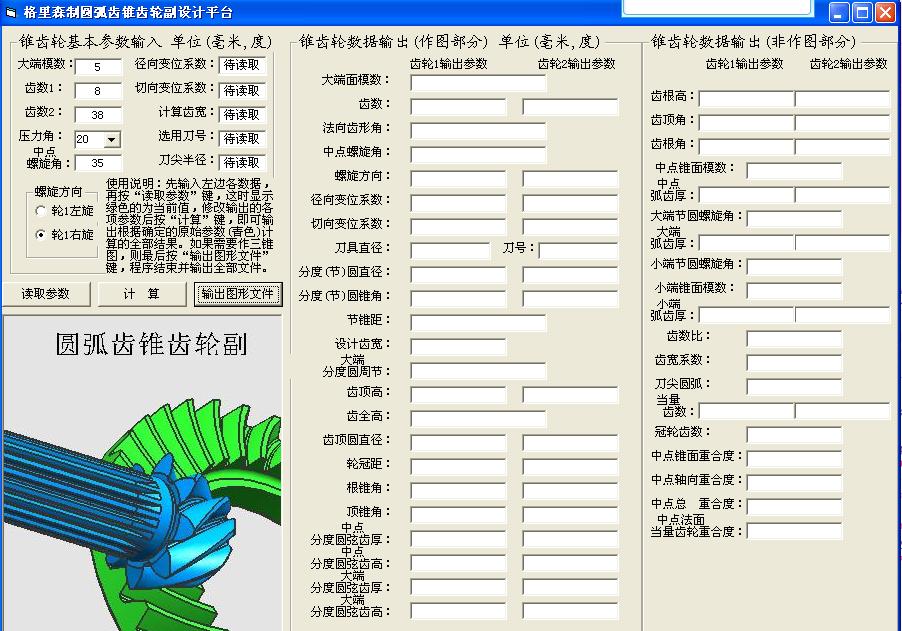

用VB界面编制的程序在文件夹中是一个可执行文件“弧齿锥齿轮.exe”，打开后有如下的界面：

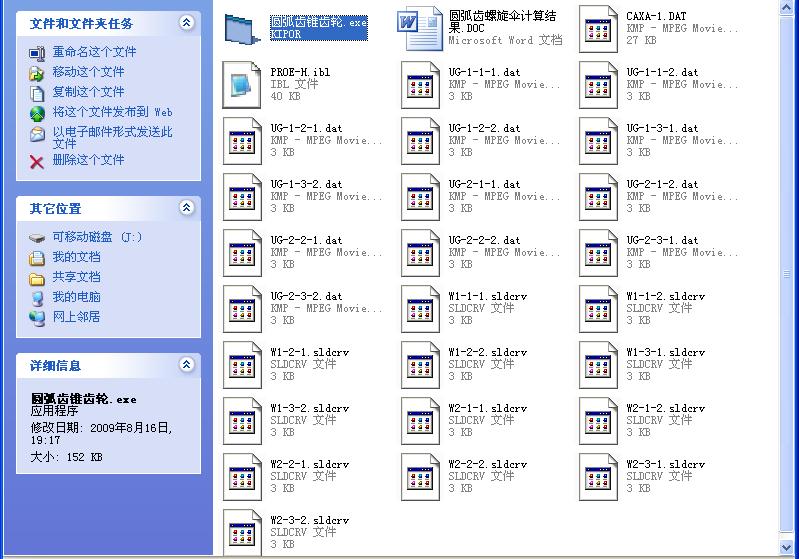

在输入齿轮副的大端模数、齿数1、齿数2、压力角、中点螺旋角及轮1是左旋或右旋后点击“读取参数”键，这时输出的是齿轮副的径向及切向变位系数、计算齿宽、使用刀具的号数及刀尖的圆弧半径，对这些参数进行修改后再按“计算”键，界面中会出现所有需要计算的相应参数。如对设计的基本参数维持不变时可点击“输出图形文件”键，这时程序输出在PROE、UG及SOLIDWORKS三种软件中建模所需要的样条线文件，输出记录你的所有设计参数的文件后关闭程序。文件夹如下：


输出的“圆弧齿螺旋伞计算结果.DOC”为WORD格式文件，记录了齿轮副的所有作图需要的输入数据及计算结果，为作二维图提供了所有需要的参数，“B.DOC”文件是记录整个程序运算过程的所有参数的，在整个计算过程中除了计算大端面、齿宽中部外还对小端面进行了计算。并计算了这对齿轮的冠轮的相应参数及相应三个截面的齿形曲线。“CAXA-1.DAT”是用于CAXA软件，展示大、小轮各三个锥截面的平面展开齿形及相应的剖面的一半，可以作为作图及平面分析用。“PROE-H.IBL”是用于PRO/E软件的大、小轮及冠轮的各三个截面的三维齿形曲线座标文件（共计18根样条曲线），可以直接用该软件在文件输入样条线下打开生成。（PROE软件输入样条线的能力明显比UG软件强哦）。在UG上输出以上18根曲线的文件用其余的18个文件分别输出，其中“UG-1*.DAT”类为小齿轮的6条曲线，“UG-2*.DAT”为大轮的6条曲线，“UG1.DAT”-“UG6.DAT”是该对齿轮副的冠轮的6条曲线。根据输入的小轮的螺旋角，已把左旋或右旋齿放在了相应的位置上。这些文件用记事本打开都可以看到完全是由点座标组成。如果使用的是SOLIDWORKS软件，可以分别把UG使用的18个文件改变扩展名，把“.DAT”改为“.TXT”或“”，就可以在该软件中输入齿轮及冠轮的样条线了。
笔者用大端模数为4.3，公称压力角（法向压力角）为20度，齿中部螺旋角为35度，小轮为左旋输入负35度，小轮齿数为17，大轮齿数为26，齿宽为29mm，径向变位系数为0.23，切向变位系数为0.01，选用刀盘号为7号刀盘为例，（并把所有输出数据放在附件1中），对这对齿轮的建模作一说明。

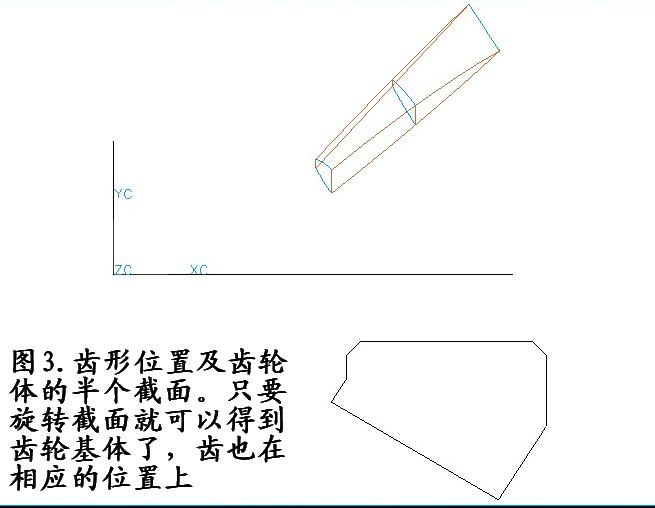

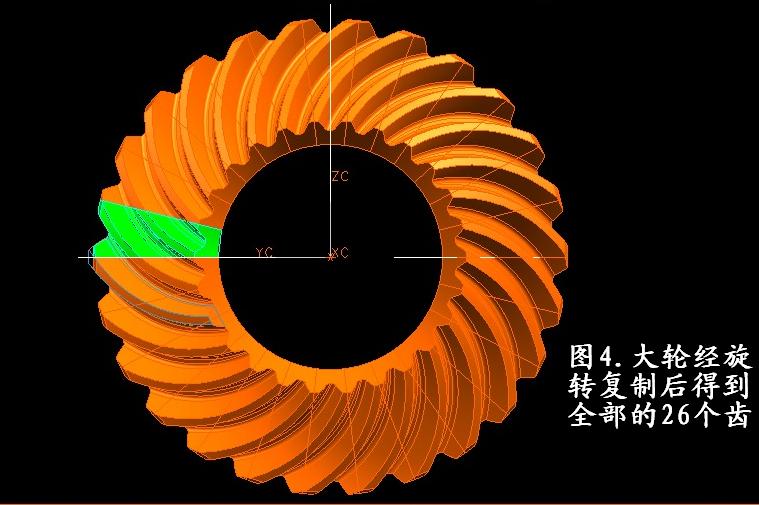

在打开的UG软件上新建相应齿轮打开建模键，作出三条基准轴线，根据计算文件“A.DOC”文件，作出单个齿轮的截面图。三维建模需要的是以齿根锥为包络的半边截面就足够了。作完这半边截面图后输入相应的六条样条曲线，并对样条线进行相连的操作，用这六条线作出完整的一个齿。见图1。
