塑料斜齿轮开发

chj62595487 · 发表于 2007-6-19 11:46

兄弟软件有吗？MOLDFLOW

zgyan · 发表于 2007-6-19 11:48

D
...............................................................
我也刚用，才再学MPA，MPI还没看呢。
这个只是个工具，分析出来后要靠经验去做出判断。
..............................................................
你这套模的最终方案是什么？如何解决这个跳动大的问题？

zhangglasses · 发表于 2007-6-19 22:09

我也碰到这问题，以前齿轮厂给我们做的是3点进胶，现在改为1点进胶，我觉得齿轮注塑出来不均匀，但一时又反驳不了。

dengwayne · 发表于 2007-7-1 13:31

C:\Documents and Settings\ed001.YONGWANG\My Documents\My Pictures\1.bmp

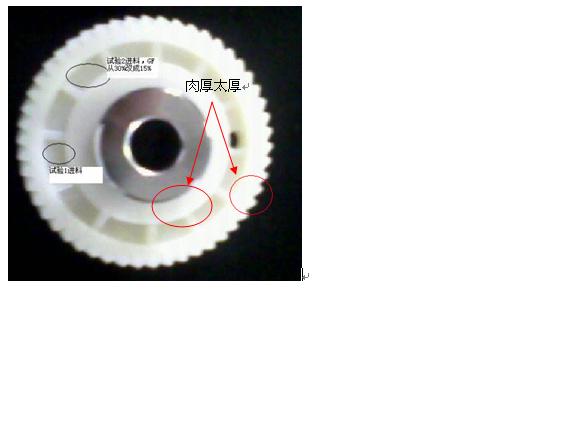

1.我觉得是不是胶位有点厚,如不影响强度是否把胶厚做均匀点.建议1.5~2.0mm
2.可否把材料换成KT-20(参数见附件)

KT-20.pdf (52.16 KB, 下载次数: 21)

dengwayne · 发表于 2007-7-1 13:33

C:\Documents and Settings\ed001.YONGWANG\My Documents\My Pictures\1.jpg
忘了图片.

[ 本帖最后由 dengwayne 于 2007-7-1 13:36 编辑 ]

zgyan · 发表于 2007-7-2 15:11

KT-20是POM+20%矿纤的吧？可楼主指明要用尼龙+GF，呵呵
换料的话，问题肯定好解决了。

难题就是尼龙+GF注塑齿轮的时候，RUNOUT老是很大，以至于精度不高，这个问题怎么解决，现在讨论的是这个。

tonnyzhang8186 · 发表于 2009-9-6 13:56

我的一点建议供你参考：
1.检查你的模具同心度，告诉我们你模具实际值是多少；

2.像楼上所说的进行rolling test（齿轮啮合测试），看看单齿，全齿和齿沟震动值是多少；

3.告诉我你的注塑参数，特别是模温，射出速度，保压压力和时间，冷却时间等，这样我再告诉你的原因

tonnyzhang8186 · 发表于 2009-9-6 13:58

模温包括前模，后模的实际温度，不是模温机显示的温度，而是实测模具PL面的温度

guozhang77123 · 发表于 2009-12-19 21:42

你好！！！

我看到你的产品后，根据我个人的经验，如过单齿跳动在公差之内的话，那么你这个产品全齿完全可以调整达到0。05mm以内。

我觉得上面那些人说的不全对，没有找到真正的问题点。

如有需要可以联系我。

联系方式：

Email:guozhang77123@yahoo.com.cn

QQ:308476551

期待你的结果。。。。。。。

Kelas · 发表于 2009-12-22 20:01

赞同以上大家所说的，我觉得考虑下齿轮设计的壁厚是否均匀(或者太厚有没缩水），
以及入水口的位置是否合理，我个人比较偏向于三点入水，（位置选择）
还有就是注塑时的参数控制（用什么注塑机）也是很重要的，可以的话，贴出来大家一起讨论下！
