塑料斜齿轮开发

chj62595487 · 发表于 2007-6-6 18:30

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

各位大家好
一个尼龙的斜齿轮现在我发现进料的地方要比不进料点周围齿顶直径要小0。1左右  就产生了齿顶的跳动度
在0。1以上
   我们又使用了POM材料生产后  齿顶跳动在0。05以下  这证明模具的同心度是可以的
   现在就是尼龙材料在圆跳动上达不到要求
请教各位大大有什么好的方法
先谢了

mrmrw · 发表于 2007-6-7 13:30

考察一下你的齿圈绘制的齿形对不对？
在齿形的收缩计算上有没有什么问题？

chj62595487 · 发表于 2007-6-7 13:52

"齿圈绘制的齿形"什么意思能讲的明确点吗？

pj13968 · 发表于 2007-6-8 07:35

多点进胶就可以解决了

mrmrw · 发表于 2007-6-8 08:10

齿形——模具型腔的齿形，在绘制该齿形的时候要考虑收缩量，不同材料的齿形是不一样的，在绘制齿形的时候必须考虑材料的收缩率，然后把该齿形加工成模具的型腔，你采用不同的材料进行试模，但是却采用同一个模具的型腔，这样子怎么会注塑出高质量的齿轮？？
齿轮模具的型腔是和材料有关的，不是说随便绘制一个齿形加工成模具就可以随便注塑不同材料的塑料齿轮的！
模具型腔的齿形必须严格控制才行！——建议你自己检查一下你的模具型腔的齿形

chj62595487 · 发表于 2007-6-8 15:22

1：是按照尼龙的收缩计算的齿形啊还专门用其他差不多的齿轮模具计算了这个齿用尼龙的收缩率
2 ：60的齿顶圆直径我用了6点进料效果还是不很好啊

chj62595487 · 发表于 2007-6-8 15:22

可外圆的同心度跳动还是有 0。1左右

mrmrw · 发表于 2007-6-8 18:46

原帖由 chj62595487 于 2007-6-8 15:22 发表

 登录/注册后可看大图

1：是按照尼龙的收缩计算的齿形啊还专门用其他差不多的齿轮模具计算了这个齿用尼龙的收缩率
2 ：60的齿顶圆直径我用了6点进料效果还是不很好啊

*****************************************
列出你的齿形参数，然后把计算的收缩率写出，最好把理论齿形和模具型腔齿形绘制出来做一下对比，如果可以请贴出来看一下是不是有问题？

zgyan · 发表于 2007-6-9 09:48

还有一点：你用的尼龙材料含GF吗？如果有GF，那么它的横向缩水和纵向缩水差别很大。

zgyan · 发表于 2007-6-9 09:56

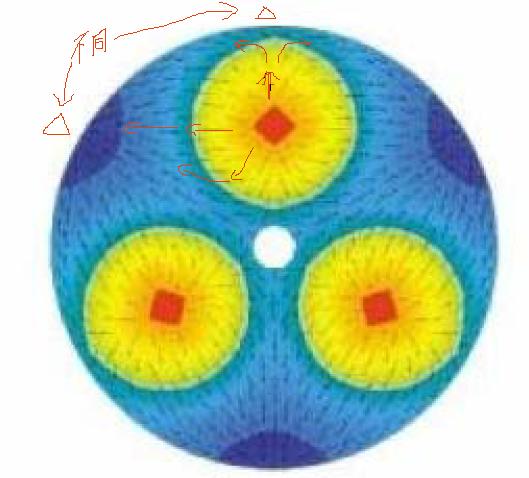

借用一张图片，看看流向，考虑到流动方向上的缩水和垂直与流动方向的缩水不同，就明白了。

而且含有玻纤的材料，在注塑成型时，玻纤取向会与流动方向一致，这就造成了：沿流动方向材料缩水小，垂直于流动方向的缩水大。
