塑料斜齿轮开发

zgyan

原帖由 chj62595487 于 2007-6-12 10:40 发表


登录/注册后可看大图

这个检测翻译成中文是什么意思啊  请教！！

=====================================
也就是用标准齿轮和被测齿轮在“齿轮测试仪”上检查。可以检查出来 Fi''   fi''  runout .这里的runout是跳动，接近于分度圆的跳动。不过，我猜测这个跳动也很大。

试模试的如何，等你的结果，呵呵~~

mrmrw

可以把试模后的产品图和检测报告贴出来，这样子大家才能帮着分析原因了

chj62595487

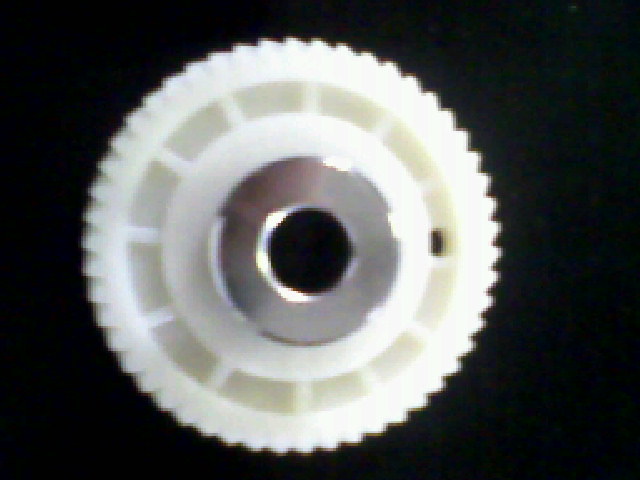

报告：
试验1：调整产品结构

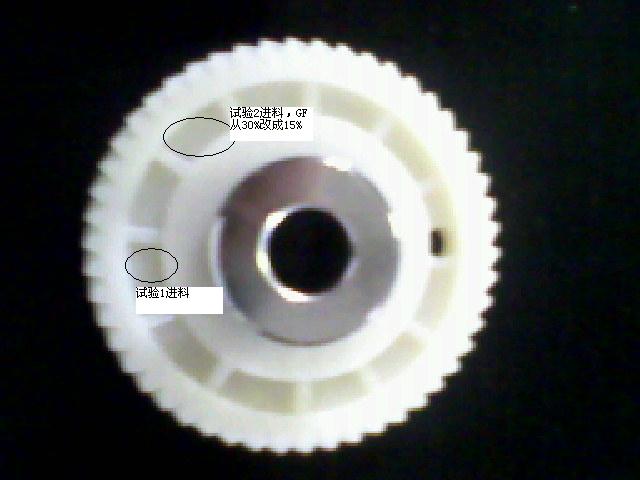

如下图挖了个孔 然后对边进料 但结果不理想  齿顶跳动 还是在0。1以上
实验2：调整原料 把30%的GF 改成15%
在孔镜象面的旁边进料  稍微好点齿顶跳动0。08以下
情况就是这样 不理想啊

[ 本帖最后由 chj62595487 于 2007-6-13 11:08 编辑 ]

ywq

在注塑工艺上再做调整，加大注射压力且加快，长的保压时间。试试看吧

zgyan

想办法通过注塑调节，改善高聚物分子及玻纤的取向来到达要求的跳动。

1、直接与原料的供应商联系，寻求技术支持；一般原料供应商都有工艺工程师，他们对塑胶的流动性研究较多，可以让他们给些建议；
2、分子取向性和注塑的关系如下：
    a、模温越高，分子取向性越明显；
    b、注塑压力增大，分子取向性增加；
    c、保压时间增加，分子取向性曲线增加；
    d、料桶温度增加，分子取向性曲线增加；
所以，尽可能的减小玻纤的取向，可改善流动方向上和与其垂直方向上的收缩差异，从而改善跳动。

zgyan

另外，可从改变进料口位置来改善跳动。

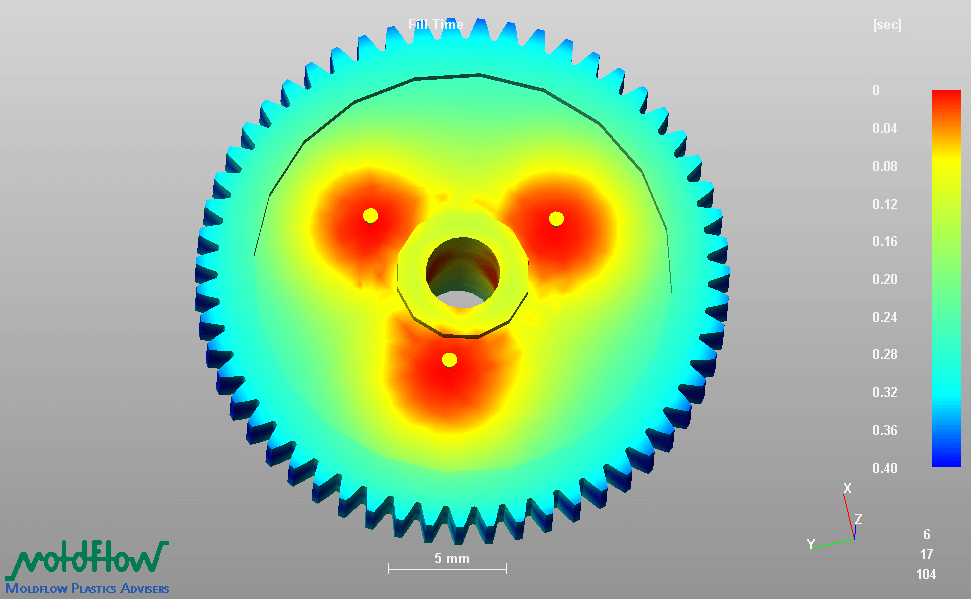

以下是moldflow的简单模拟，这个方法我没有试过，大家可以参考下。

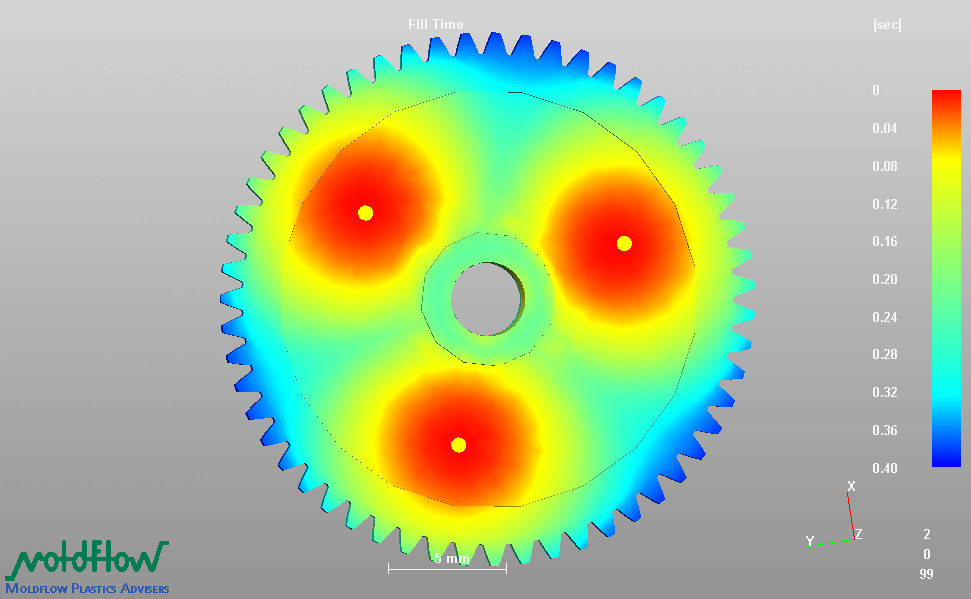

同样的是三点入水，入水点靠近中心会好点。

zgyan

chj62595487，看你上面说的意思，你的齿轮是一点进料吗？请说明一下

chj62595487

是的现在用了一点进料
最早我们用的是3点进料 情况不理想 又用了6点 还是不行 最后在一点进料的对面开了个出气口
现在齿顶跳动在0。08以下
也讲不出什么道理 病急乱投医罢了
MOLDFLOW只听说过但没用过  你上面的图中黄色 红色 代表什么意思啊  ？

zgyan

图中的颜色表示注塑时间，右边有个时间条，可以看到胶料填充模腔的先后顺序。
红色表示最先填充，蓝色表示最后注满模腔。

chj62595487

o  哦谢谢 明白 这个软件用的效果怎么样？ 盗版的吗？
