GB/T 33923-2017 行星齿轮传动设计方法

  [复制链接]
发表于 2017-9-28 21:59 | 显示全部楼层 |阅读模式

本帖子中包含更多资源。

您需要 登录 才可以下载或查看,没有账号?注册

x
行星齿轮传动设计方法GB/T33923-2017,一共截图134页,眼睛都看花了!


行星齿轮传动设计方法GBT33923-2017A.part1.rar

1.9 MB, 下载次数: 423, 下载积分: 齿轮币 -2 枚

行星齿轮传动设计方法GBT33923-2017A.part2.rar

1.9 MB, 下载次数: 327, 下载积分: 齿轮币 -2 枚

行星齿轮传动设计方法GBT33923-2017A.part3.rar

1.9 MB, 下载次数: 334, 下载积分: 齿轮币 -2 枚

行星齿轮传动设计方法GBT33923-2017A.part4.rar

1.9 MB, 下载次数: 605, 下载积分: 齿轮币 -2 枚

行星齿轮传动设计方法GBT33923-2017A.part5.rar

1.9 MB, 下载次数: 545, 下载积分: 齿轮币 -2 枚

行星齿轮传动设计方法GBT33923-2017A.part6.rar

1.9 MB, 下载次数: 577, 下载积分: 齿轮币 -2 枚

行星齿轮传动设计方法GBT33923-2017A.part7.rar

1.9 MB, 下载次数: 577, 下载积分: 齿轮币 -2 枚

行星齿轮传动设计方法GBT33923-2017A.part8.rar

6.33 KB, 下载次数: 233, 下载积分: 齿轮币 -2 枚

发表于 2017-9-29 09:25 | 显示全部楼层
好東西
感謝分享
发表于 2017-9-29 09:46 | 显示全部楼层
下载啦,挺清晰的 。

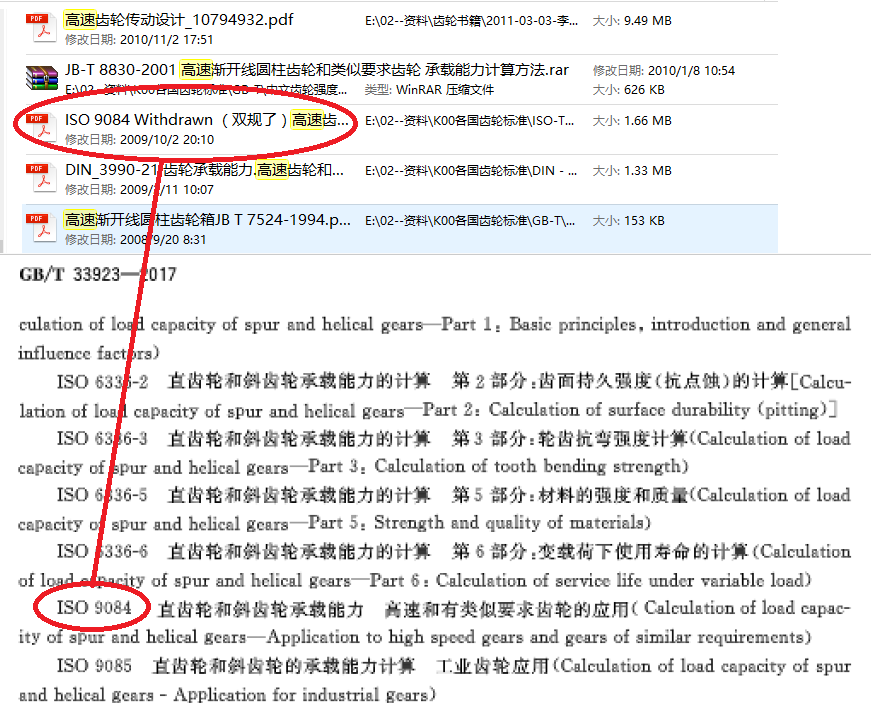

为什么 标准 引用了被撤销的 ISO 9084 .

发表于 2017-10-2 19:59 | 显示全部楼层
终于看见真容了,先睹为快,谢谢!
发表于 2017-10-11 09:33 | 显示全部楼层
文字依稀可辨,但算式的下标看不清楚
发表于 2017-10-12 13:34 | 显示全部楼层
看看是什么
发表于 2017-11-14 20:59 | 显示全部楼层

限制的数比 可以适当变化的 !

点评

这个是通过几何计算得到的,和太阳轮齿数、模数、减速比、变位系数、齿顶高系数、最小允许间隙等有关系; 表中只是个一般情况下的值,特例必然是存在的  发表于 2018-5-2 09:50
发表于 2017-11-15 08:00 | 显示全部楼层
发表于 2017-11-15 09:45 | 显示全部楼层
多谢分享!!!
发表于 2017-11-17 23:45 | 显示全部楼层

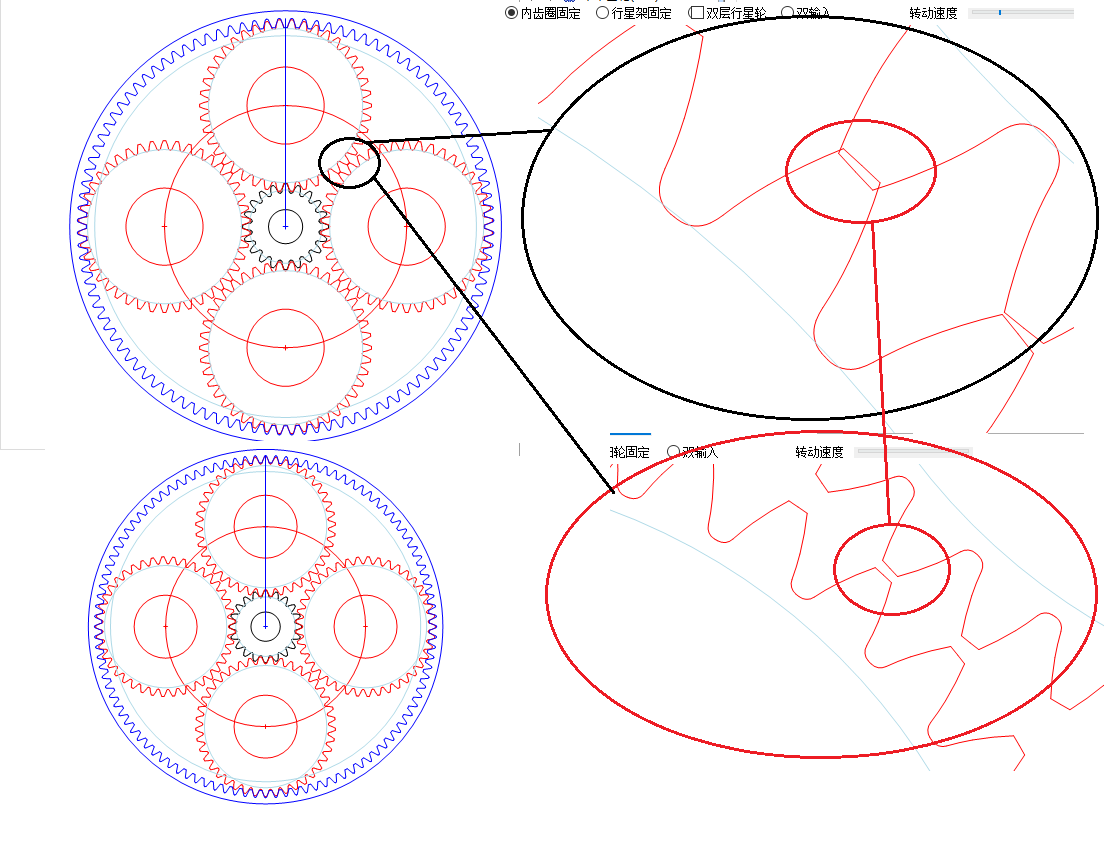

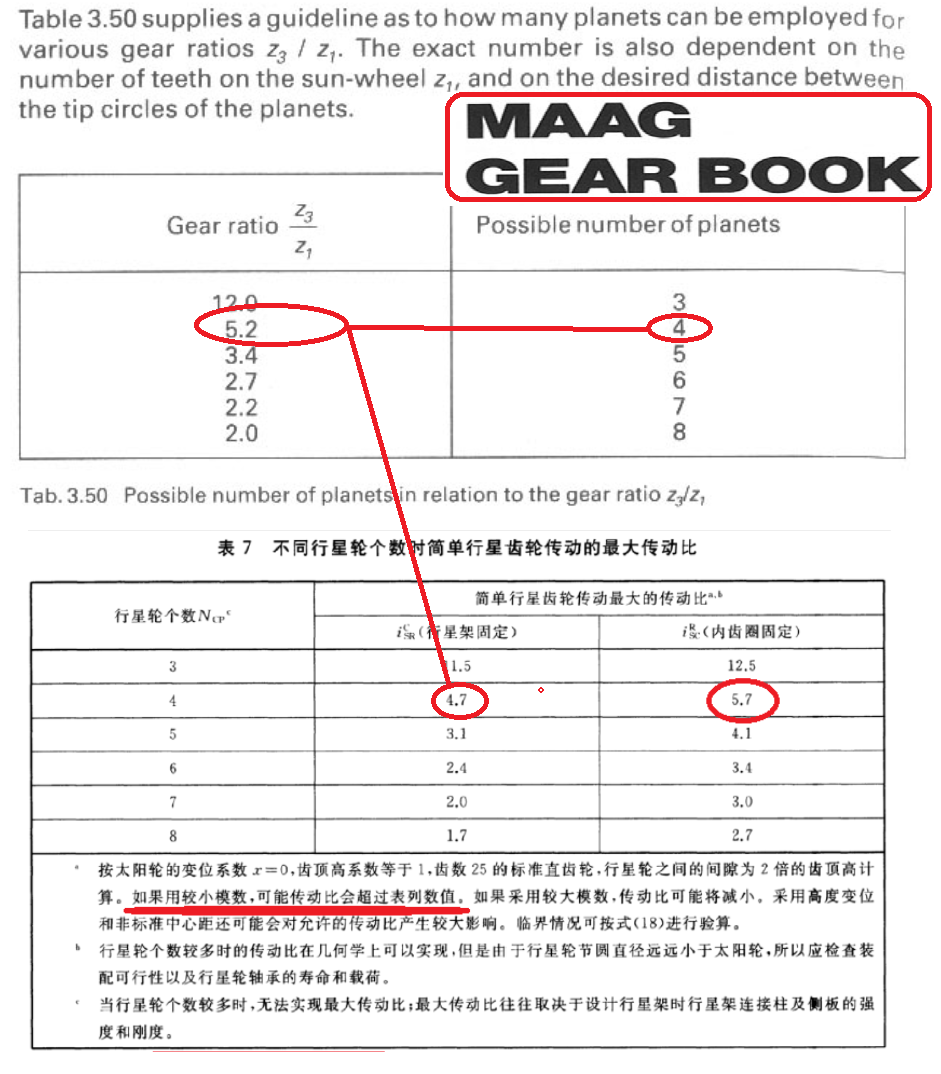

今天比较一下 GB/T 33923-2017 与 《MAAG GEAR BOOK》。

-------------------------------
按照 MAAG 的 4个行星轮 是 5.2(内齿固定时 6。2)得出极限状态,可以用调整变位改善

点评

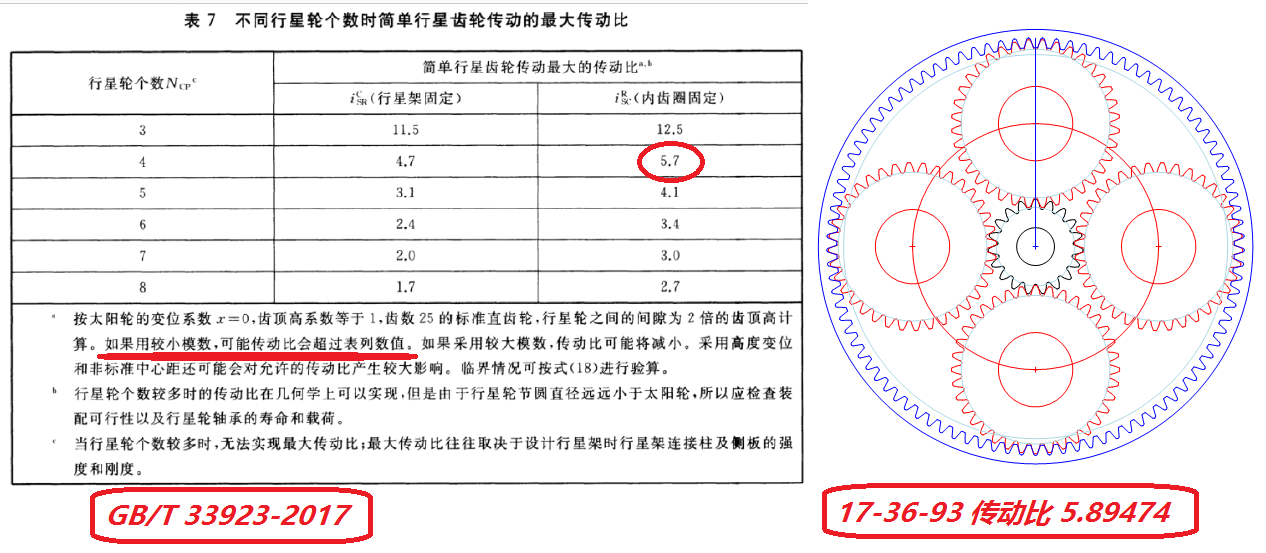

中文那个说的是太阳轮为25齿直齿轮计算的,实际上,如果不变位,齿顶高系数为1,当Cs=4时,I<6.828(1-2/Za),Za=25时,I的极限是6.28,此时行星轮几乎要碰撞了  发表于 2018-5-2 09:58
